H.3.4 RMS ファイル・レコード

RMS ファイル・レコードのレコード・タイプは 131 であり，サイズは，RMS ファイル数とファイル名文字列長によって異なります。 RMS ファイル・レコードの形式を次お図に示します。

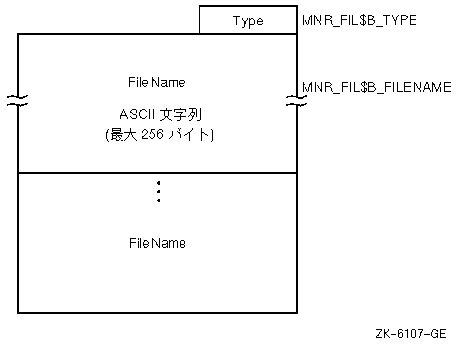

図 H-4 RMS ファイル・レコードの形式

RMS ファイル・レコード内のフィールドを次に示します。

フィールドシンボリック・オフセット内容

Type MNR_FIL$B_TYPE レコード・タイプ識別子 (1 バイト)

Filename MNR_FIL$T_FILENAME MONITOR RMS 要求に使用する RMS ファイルを示す，指定された長さの ASCII 文字列 (最大 256 バイト)

フィールド	シンボリック・オフセット	内容
Type	MNR_FIL$B_TYPE	レコード・タイプ識別子 (1 バイト)
Filename	MNR_FIL$T_FILENAME	MONITOR RMS 要求に使用する RMS ファイルを示す，指定された長さの ASCII 文字列 (最大 256 バイト)

H.4 クラス・レコード

MONITOR 記録ファイルには，収集間隔ごとに，処理対象クラスそれぞれに対して 1 つのクラス・レコードが格納されます。ただし，PROCESSES クラスは除きます。PROCESSES クラスの詳細については，付録 H.4.2.12 項を参照してください。たとえば，100 の収集間隔において，PROCESSES 以外のクラスを 5 つ記録することをユーザが指定した場合，記録ファイルには 500 個のクラス・レコードが格納されます。クラス・レコードの順序は，収集間隔内のタイプ番号の昇順です。ある収集間隔における最初のクラス・レコードは，直前の収集間隔における最後のクラス・レコードの直後に格納されます。

H.4.1 クラス・タイプの形式

基本クラス・タイプには，システム・クラスとコンポーネント・クラスの 2 種類があります。通常，システム・クラスのクラス・レコードはシステム単位の動作数で構成されるのに対し (ページ・フォルトなど)，コンポーネント・クラスのクラス・レコードは測定対象動作の各要素の数で構成されます (システム内の各ディスクの入出力動作数など)。

システム・クラスのクラス・レコードは 1 つのクラス・ヘッダで始まり，次にデータ・ブロックが 1 つ続きます。コンポーネント・クラスのクラス・レコードは 1 つのクラス・ヘッダで始まり，クラス接頭辞 1 つと各要素に付き 1 つのデータ・ブロックが続きます。

次の図にクラス・レコードの形式を示します。

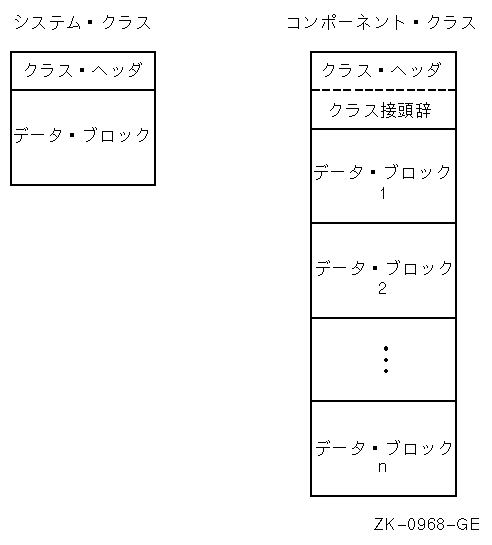

図 H-5 クラス・レコードの形式

H.4.1.1 クラス・ヘッダ

クラス・ヘッダはあらゆるクラス・レコードの最初の部分です。形式はクラスのタイプから独立しています。クラス・ヘッダの長さは 13 バイトです。

クラス・ヘッダの形式を次の図に示します。

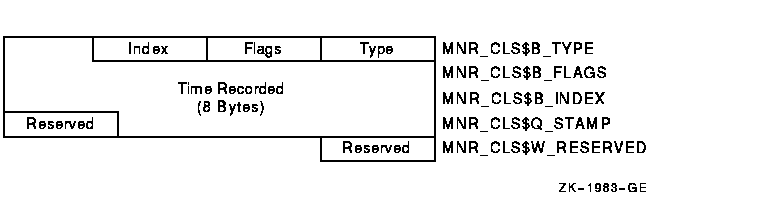

図 H-6 クラス・ヘッダの形式

次の表にクラス・ヘッダ・フィールドの説明を示します。

フィールドシンボリック・オフセット内容

Type MNR_CLS$B_TYPE レコード・タイプ識別子 (1 バイト)

Flags MNR_CLS$B_FLAGS 全部で8つのフラグ・ビット。下位ビット = 0。0 のビットを 1 に設定した場合，対象の時間間隔におけるデータが次のレコードに続くことを示す。PROCESSES クラス専用。他のフラグは，今後の使用のためコンパックで予約している。(1 バイト)

Index MNR_CLS$B_INDEX いくつかの内部データ構造におけるノードの位置を示す。(1 バイト)

Time MNR_CLS$Q_STAMP クラス・レコードを記録したシステム時間。ファイル内のどのクラス・レコードについても，この時間値は減少しない。

Reserved MNR_CLS$W_RESERVED コンパックで予約している。 (1 ワード)

フィールド	シンボリック・オフセット	内容
Type	MNR_CLS$B_TYPE	レコード・タイプ識別子 (1 バイト)
Flags	MNR_CLS$B_FLAGS	全部で8つのフラグ・ビット。下位ビット = 0。0 のビットを 1 に設定した場合，対象の時間間隔におけるデータが次のレコードに続くことを示す。PROCESSES クラス専用。他のフラグは，今後の使用のためコンパックで予約している。(1 バイト)
Index	MNR_CLS$B_INDEX	いくつかの内部データ構造におけるノードの位置を示す。(1 バイト)
Time	MNR_CLS$Q_STAMP	クラス・レコードを記録したシステム時間。ファイル内のどのクラス・レコードについても，この時間値は減少しない。
Reserved	MNR_CLS$W_RESERVED	コンパックで予約している。 (1 ワード)

H.4.1.2 クラス接頭辞 (コンポーネント・クラス専用)

コンポーネント・クラス・レコードのクラス・ヘッダの直後には，必ずクラス接頭辞が続きます。クラス接頭辞は，現在の収集間隔におけるクラス・レコードが表す要素 (PROCESSES クラスの場合はプロセス，DISK クラスの場合はディスク)の数を示すデータです。システム・クラス・レコードでは 1 つのレコードに付き 1 つのデータ・ブロックが格納されるのに対し，コンポーネント・クラスでは 1 つの要素に付き 1 つのデータ・ブロックが格納されます。

クラス接頭辞のデータ項目の一方は，クラス・レコードに含まれる要素の数すなわちデータ・ブロック数を示します。他方のクラス接頭辞データ項目は，PROCESSES クラス専用であり，収集間隔に含まれるプロセスの数を示します。以降の説明は，PROCESSES クラスだけに適用されます。

多数のプロセスを監視しているため，収集間隔に含まれるデータ・ブロックが最大サイズのレコードにも収まらなくなる可能性があります。この場合，すべてのプロセスを扱うに足る数の PROCESSES クラス・レコードが作成されます。

ある収集間隔に含まれる PROCESSES クラス・レコードのクラス・ヘッダは，すべて同じです。ただし，MNR_CLS$W_FLAGS にビット 0 を設定した場合は除きます。このビットは，すべてのレコードで 1 であり，最後のレコードだけが 0 です。

クラス・レコードのクラス接頭辞は，次の表に示すとおり可変です。 MNR_CMP$L_ELTCT フィールドの内容は，レコードに格納されるデータ・ブロック数によって異なります。MNR_CMP$L_PCTINT フィールドの内容は，すべてのレコードで一定です。最後のレコード以外のレコードには，最大サイズ・レコード (32,000 バイト) に収まるだけのデータ・ブロックが格納されます。最後のレコードには，端数のデータ・ブロックが格納されます。

クラス接頭辞の形式を次の図に示します。クラス接頭辞の長さは，8 バイトです。

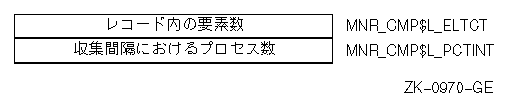

図 H-7 クラス接頭辞の形式

次の表にクラス接頭辞フィールドの説明を示します。

フィールドシンボリック・オフセット内容

Elements In
Record MNR_CMP$L_ELTCT レコード内の要素 (データ・ブロック) 数 (1 ロングワード)

Processes In
Interval MNR_CMP$L_PCTINT 収集間隔に含まれるプロセス (データ・ブロック) 数 (1 ロングワード)。 PROCESSES クラス専用である。他のコンポーネント・クラスの場合，今後の使用のためコンパックで予約している。

フィールド	シンボリック・オフセット	内容
Elements In Record	MNR_CMP$L_ELTCT	レコード内の要素 (データ・ブロック) 数 (1 ロングワード)
Processes In Interval	MNR_CMP$L_PCTINT	収集間隔に含まれるプロセス (データ・ブロック) 数 (1 ロングワード)。 PROCESSES クラス専用である。他のコンポーネント・クラスの場合，今後の使用のためコンパックで予約している。

H.4.2 クラス・データ・ブロック

各データ・ブロックのサイズと形式，およびレコードあたりのブロック数は，クラスによって異なります。システム・クラスでは， 1 つのレコードに付き 1 つのデータ・ブロックが格納され，コンポーネント・クラスでは，1 つの要素に付き 1 つのデータ・ブロックが格納されます。ブロック内のフィールドは，性能データ項目です。

以降では，データ・ブロック内のデータ項目について，クラス別に説明します。データ項目には，数の項目，レベル項目，情報項目の 3 種類があります。数項目は，システムのブート時に収集間隔ごとに増える数量を示します。レベル項目は，収集間隔ごとに増減する可能性がある数量を示します。情報項目は，数項目やレベル項目のように数量ではなく，文章によるデータです。

以降の表の C は数項目，L はレベル項目，I は情報項目を示します。フィールド長の後の括弧内の文字が項目タイプです。クラス・レコードは，アルファベット順です。

H.4.2.1 CLUSTER クラス・レコード

CLUSTER クラス・レコードは，クラスタ単位の CPU，メモリ，ロッキング動作を示すデータです。CLUSTER クラス・レコードのレコード・タイプは 19，サイズは 65 バイトです。 CLUSTER クラスを記録すると，明示的に指定していない場合でも， DISK クラスと MODES クラスもともに記録されます。

CLUSTER クラス・レコードの形式をつぎの図に示します。

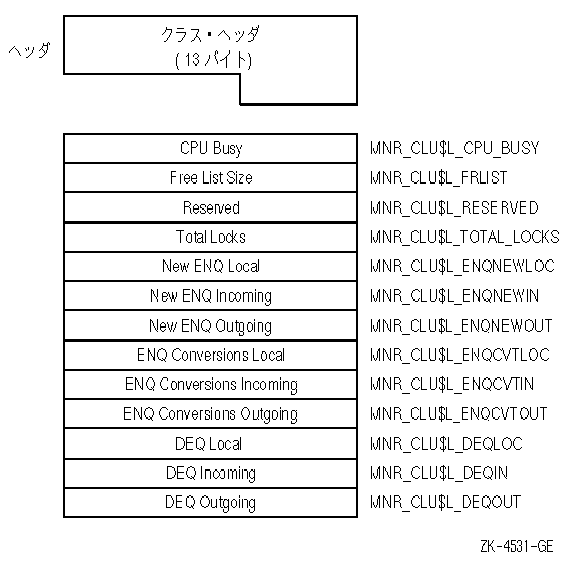

図 H-8 CLUSTER クラス・レコードの形式

次の表にCLUSTER クラス・レコードのデータ・ブロック・フィールドの説明を示します。

フィールドシンボリック・オフセット内容

CPU Busy MNR_CLU$L_CPU_BUSY システム・ブート以降のすべての CPU モードで使用した 10 ミリ秒単位のクロック・ティックの数 (ロングワード，C)

Free List Size MNR_CLU$L_FRLIST 空きリストに現在存在するページ数 (ロングワード，L)

Reserved MNR_CLU$L_RESERVED コンパックで予約している

Total Locks MNR_CLU$L_TOTAL_LOCKS 着信，発信，ローカルの ENQ，DEQ，変換の総数 (ロングワード，C)

New ENQ Local MNR_CLU$L_ENQNEWLOC ローカル・システムで指定し実行する新ロック要求の数 (ロングワード，C)

New ENQ Incoming MNR_CLU$L_ENQNEWIN 他のシステムで指定し，ローカル・システムで実行する新ロック要求の数 (ロングワード，C)

New ENQ Outgoing MNR_CLU$L_ENQNEWOUT ローカル・システムで指定し他のシステムで実行する新ロック要求の数 (ロングワード，C)

ENQ Conversions Local MNR_CLU$L_ENQCVTLOC ローカル・ロック変換要求の数 (ロングワード，C)

ENQ Conversions Incoming MNR_CLU$L_ENQCVTIN 着信ロック変換要求の数 (ロングワード，C)

ENQ Conversions Outgoing MNR_CLU$L_ENQCVTOUT 発信ロック変換要求の数 (ロングワード，C)

DEQ Local MNR_CLU$L_DEQLOC ローカル・アンロック要求の数 (ロングワード，C)

DEQ Incoming MNR_CLU$L_DEQIN 着信アンロック要求の数 (ロングワード，C)

DEQ Outgoing MNR_CLU$L_DEQOUT 発信アンロック要求の数 (ロングワード，C)

フィールド	シンボリック・オフセット	内容
CPU Busy	MNR_CLU$L_CPU_BUSY	システム・ブート以降のすべての CPU モードで使用した 10 ミリ秒単位のクロック・ティックの数 (ロングワード，C)
Free List Size	MNR_CLU$L_FRLIST	空きリストに現在存在するページ数 (ロングワード，L)
Reserved	MNR_CLU$L_RESERVED	コンパックで予約している
Total Locks	MNR_CLU$L_TOTAL_LOCKS	着信，発信，ローカルの ENQ，DEQ，変換の総数 (ロングワード，C)
New ENQ Local	MNR_CLU$L_ENQNEWLOC	ローカル・システムで指定し実行する新ロック要求の数 (ロングワード，C)
New ENQ Incoming	MNR_CLU$L_ENQNEWIN	他のシステムで指定し，ローカル・システムで実行する新ロック要求の数 (ロングワード，C)
New ENQ Outgoing	MNR_CLU$L_ENQNEWOUT	ローカル・システムで指定し他のシステムで実行する新ロック要求の数 (ロングワード，C)
ENQ Conversions Local	MNR_CLU$L_ENQCVTLOC	ローカル・ロック変換要求の数 (ロングワード，C)
ENQ Conversions Incoming	MNR_CLU$L_ENQCVTIN	着信ロック変換要求の数 (ロングワード，C)
ENQ Conversions Outgoing	MNR_CLU$L_ENQCVTOUT	発信ロック変換要求の数 (ロングワード，C)
DEQ Local	MNR_CLU$L_DEQLOC	ローカル・アンロック要求の数 (ロングワード，C)
DEQ Incoming	MNR_CLU$L_DEQIN	着信アンロック要求の数 (ロングワード，C)
DEQ Outgoing	MNR_CLU$L_DEQOUT	発信アンロック要求の数 (ロングワード，C)

H.4.2.2 DECNET クラス・レコード

DECNET クラス・レコードは，OpenVMS サブシステムの DECnet の動作を示すデータです。DECNET クラス・レコードのレコード・タイプは 8，サイズは 33 バイトです。

次の図にDECNET クラス・レコードの形式を示します。

図 H-9 DECNETクラス・レコードの形式

次の表にDECNET クラス・レコードのデータ・ブロック・フィールドの説明をに示します。

フィールドシンボリック・オフセット内容

Arriving
Local Packets MNR_NET$L_ARRLOCPK 着信ローカル・パケットの数 (ロングワード，C)

Departing
Local Packets MNR_NET$L_DEPLOCPK 発信ローカル・パケットの数 (ロングワード，C)

Arriving Transit
Packets MNR_NET$L_ARRTRAPK 着信トランジット・パケットの数 (ロングワード，C)

Transit Packets
Lost MNR_NET$L_TRCNGLOS トランジットが輻輳していたため失われたパケットの数 (ロングワード，C)

Receiver Buffer
Failures MNR_NET$L_RCVBUFFL レシーバ・バッファ障害の数 (ロングワード，C)

フィールド	シンボリック・オフセット	内容
Arriving Local Packets	MNR_NET$L_ARRLOCPK	着信ローカル・パケットの数 (ロングワード，C)
Departing Local Packets	MNR_NET$L_DEPLOCPK	発信ローカル・パケットの数 (ロングワード，C)
Arriving Transit Packets	MNR_NET$L_ARRTRAPK	着信トランジット・パケットの数 (ロングワード，C)
Transit Packets Lost	MNR_NET$L_TRCNGLOS	トランジットが輻輳していたため失われたパケットの数 (ロングワード，C)
Receiver Buffer Failures	MNR_NET$L_RCVBUFFL	レシーバ・バッファ障害の数 (ロングワード，C)

H.4.2.3 DISK クラス・レコード

DISK クラス・レコードは，システム内のすべてのディスク装置について示すデータです。DISK クラス・レコードのレコード・タイプは 12 であり，サイズは，監視対象ディスク数によって異なります。バイト数で表されるサイズは，クラス・ヘッダ，クラス接頭辞，レコードに格納されるデータ・ブロックを次の式で加算して求めます。

13 + 8 + (37 * MNR_CMP$L_ELTCT の値)

次の図にDISK クラス・レコードの形式を示します。

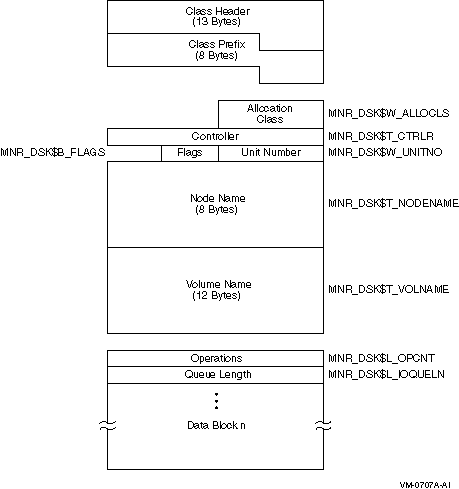

図 H-10 DISK クラス・レコードの形式

次の表にDISK クラス・レコードのデータ・ブロック・フィールドの説明を示します。

フィールドシンボリック・オフセット内容

Allocation Class MNR_DSK$W_ALLOCLS 割り当てクラス番号 (ワード，I)

Controller MNR_DSK$T_CTRLR 装置コントローラの名前 (指定された長さの ASCII 文字列) (4 バイト，I)

Unit Number MNR_DSK$W_UNITNO ユニット番号 (ワード，I)

Flags MNR_DSK$B_FLAGS 8 フラグ・ビット。ロー・ビットが設定されている装置は，MSCP サーバによって処理される。 (バイト，I)

Node Name MNR_DSK$T_NODENAME 装置が常駐するクラスタ・ノードの名前 (指定された長さの ASCII 文字列)(8 バイト，I)

Volume Name MNR_DSK$T_VOLNAME ディスクのボリューム名 (ASCII)(12 バイト，I)

Operations MNR_DSK$L_OPCNT 入出力動作の数 (ロングワード，C)

Queue Length MNR_DSK$L_IOQUELN 入出力要求キュー・サンプルの合計 (ロングワード，C)

フィールド	シンボリック・オフセット	内容
Allocation Class	MNR_DSK$W_ALLOCLS	割り当てクラス番号 (ワード，I)
Controller	MNR_DSK$T_CTRLR	装置コントローラの名前 (指定された長さの ASCII 文字列) (4 バイト，I)
Unit Number	MNR_DSK$W_UNITNO	ユニット番号 (ワード，I)
Flags	MNR_DSK$B_FLAGS	8 フラグ・ビット。ロー・ビットが設定されている装置は，MSCP サーバによって処理される。 (バイト，I)
Node Name	MNR_DSK$T_NODENAME	装置が常駐するクラスタ・ノードの名前 (指定された長さの ASCII 文字列)(8 バイト，I)
Volume Name	MNR_DSK$T_VOLNAME	ディスクのボリューム名 (ASCII)(12 バイト，I)
Operations	MNR_DSK$L_OPCNT	入出力動作の数 (ロングワード，C)
Queue Length	MNR_DSK$L_IOQUELN	入出力要求キュー・サンプルの合計 (ロングワード，C)

H.4.2.4 DLOCK クラス・レコード

DLOCK クラス・レコードは，分散ロック管理機能の動作を示すデータです。DLOCK クラス・レコードのレコード・タイプは 14，サイズは 73 バイトです。

次の図にDLOCK クラス・レコードの形式を示します。

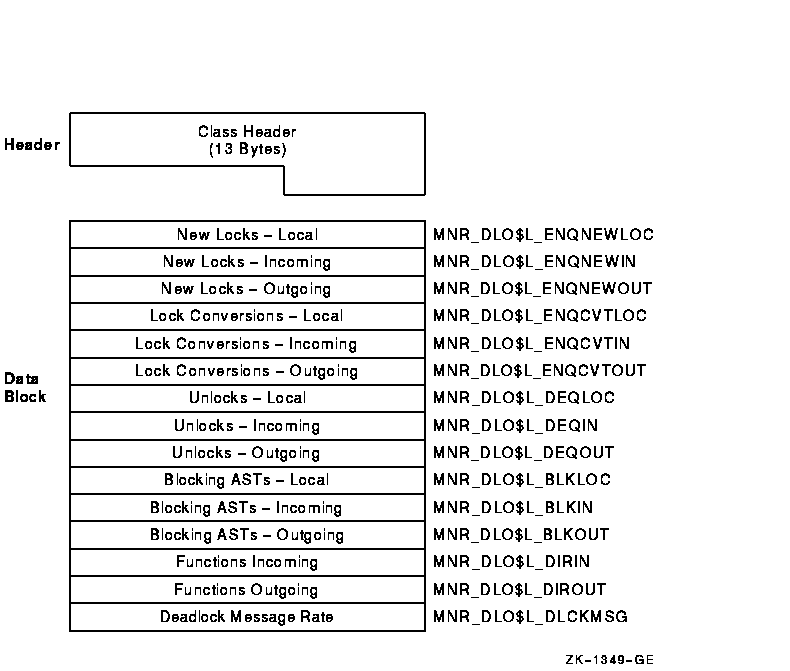

図 H-11 DLOCK クラス・レコードの形式

次の表にDLOCK クラス・レコードのデータ・ブロック・フィールドの説明を示します。

フィールドシンボリック・オフセット内容

New Locks
---Local MNR_DLO$L_ENQNEWLOC ローカル・システムで指定し実行する新ロック要求の数 (ロングワード，C)

New Locks
---Incoming MNR_DLO$L_ENQNEWIN 別のシステムで指定しローカル・システムで実行する新ロック要求の数 (ロングワード，C)

New Locks
---Outgoing MNR_DLO$L_ENQNEWOUT ローカル・システムで指定し別のシステムで実行する新ロック要求の数 (ロングワード，C)

Lock Conversions
---Local MNR_DLO$L_ENQCVTLOC ローカル・ロック変換要求の数 (ロングワード，C)

Lock Conversions
---Incoming MNR_DLO$L_ENQCVTIN 着信ロック変換要求の数 (ロングワード，C)

Lock Conversions
---Outgoing MNR_DLO$L_ENQCVTOUT 発信ロック変換要求の数 (ロングワード，C)

Unlocks---Local MNR_DLO$L_DEQLOC ローカル・アンロック要求の数 (ロングワード，C)

Unlocks---Incoming MNR_DLO$L_DEQIN 着信アンロック要求の数 (ロングワード，C)

Unlocks---Outgoing MNR_DLO$L_DEQOUT 発信アンロック要求の数 (ロングワード，C)

Blocking ASTs
---Local MNR_DLO$L_BLKLOC ローカル・ロック・マネージャ・ブロッキング AST の数 (ロングワード，C)

Blocking ASTs
---Incoming MNR_DLO$L_BLKIN 着信ロック・マネージャ・ブロッキング AST の数 (ロングワード，C)

Blocking ASTs
---Outgoing MNR_DLO$L_BLKOUT 発信ロック・マネージャ・ブロッキング AST の数 (ロングワード，C)

Directory Functions
---Incoming MNR_DLO$L_DIRIN 着信ディレクトリ機能の数 (ロングワード，C)

Directory Functions
---Outgoing MNR_DLO$L_DIROUT 発信ディレクトリ機能の数 (ロングワード，C)

Deadlock
Message Rate MNR_DLO$L_DLCKMSG デッドロックの検出に要する発着信ロック・マネージャ・メッセージの数 (ロングワード，C)

フィールド	シンボリック・オフセット	内容
New Locks ---Local	MNR_DLO$L_ENQNEWLOC	ローカル・システムで指定し実行する新ロック要求の数 (ロングワード，C)
New Locks ---Incoming	MNR_DLO$L_ENQNEWIN	別のシステムで指定しローカル・システムで実行する新ロック要求の数 (ロングワード，C)
New Locks ---Outgoing	MNR_DLO$L_ENQNEWOUT	ローカル・システムで指定し別のシステムで実行する新ロック要求の数 (ロングワード，C)
Lock Conversions ---Local	MNR_DLO$L_ENQCVTLOC	ローカル・ロック変換要求の数 (ロングワード，C)
Lock Conversions ---Incoming	MNR_DLO$L_ENQCVTIN	着信ロック変換要求の数 (ロングワード，C)
Lock Conversions ---Outgoing	MNR_DLO$L_ENQCVTOUT	発信ロック変換要求の数 (ロングワード，C)
Unlocks---Local	MNR_DLO$L_DEQLOC	ローカル・アンロック要求の数 (ロングワード，C)
Unlocks---Incoming	MNR_DLO$L_DEQIN	着信アンロック要求の数 (ロングワード，C)
Unlocks---Outgoing	MNR_DLO$L_DEQOUT	発信アンロック要求の数 (ロングワード，C)
Blocking ASTs ---Local	MNR_DLO$L_BLKLOC	ローカル・ロック・マネージャ・ブロッキング AST の数 (ロングワード，C)
Blocking ASTs ---Incoming	MNR_DLO$L_BLKIN	着信ロック・マネージャ・ブロッキング AST の数 (ロングワード，C)
Blocking ASTs ---Outgoing	MNR_DLO$L_BLKOUT	発信ロック・マネージャ・ブロッキング AST の数 (ロングワード，C)
Directory Functions ---Incoming	MNR_DLO$L_DIRIN	着信ディレクトリ機能の数 (ロングワード，C)
Directory Functions ---Outgoing	MNR_DLO$L_DIROUT	発信ディレクトリ機能の数 (ロングワード，C)
Deadlock Message Rate	MNR_DLO$L_DLCKMSG	デッドロックの検出に要する発着信ロック・マネージャ・メッセージの数 (ロングワード，C)
