1.2.2 プロキシ・サーバ

プロキシ・サーバは，クライアントからは他の X サーバと同じに見えます。 プロキシ・サーバはクライアントからの接続要求を受け付け，クライアントと X サーバ間の仲介者として動作します。プロキシ・サーバとクライアント間の通信では，標準の X プロトコルが使用されます。プロキシと X サーバ間の通信では，LBX (Low-Bandwidth X) プロトコルが使用されます。

LBX は，ディスプレイ・サーバとクライアントが， 56K bps のダイアルイン・モデムやワイド・エリア・ネットワーク (WAN) などの低速回線で接続されているような構成用に設計されています。 X プロトコルの開発当初は，主にローカル・エリア・ネットワーク (LAN) 上で使用されており，低速の接続用に最適化されていませんでした。 LBX では，クライアントとサーバの間のデータ・フローを最小化するように設計された圧縮とキャッシュを使用することでこの欠点に対処しています。

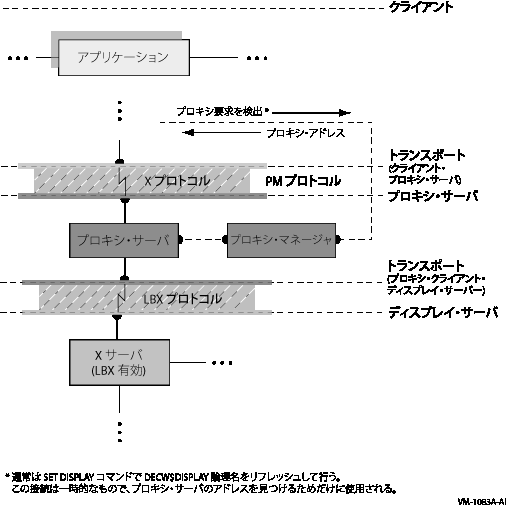

図 1-3 に，プロキシ・サーバを追加した DECwindows Motif サーバ・アーキテクチャを示します。

図 1-3 DECwindows のシステム・アーキテクチャ: プロキシ・サーバ

プロキシ・サーバは，プロキシ・マネージャ・アプリケーションで管理することもできます。クライアント・アプリケーションは，X ディスプレイ・サーバへの要求をプロキシ・マネージャに渡します。プロキシ・マネージャは，適切な既存のプロキシ・サーバを探すか，プロキシ・サーバの新しいインスタンスを自動的に起動します。

1.3 DECwindows Motif の構成要素

ここでは，レイヤード・プロダクト・ソフトウェア DECwindows Motif を構成するクライアントの構成要素，ディスプレイ・サーバ， OpenVMS オペレーティング・システムで提供されている共通の構成要素を示します。

1.3.1 レイヤード・プロダクトの構成要素

DECwindows Motif クライアント・ソフトウェアを構成するコンポーネントは以下のとおりです。

• デスクトップ・アプリケーション

• X ウィンドウ・システム・ユーティリティ

• セッション管理ユーティリティ

• プログラミング・ライブラリ

  X ライブラリ (Xlib)
  X Toolkit Intrinsics (Xt)
  OSF/Motif ツールキット (Xm)
  HP Extensions to Motif (DXm)
  ICE (Inter-Client Exchange) および XSMP (X Session Management)
  拡張

• サンプル・プログラムとサンプル・ウィジェット

1.3.2 オペレーティング・システムの構成要素

以下の共通コンポーネントとディスプレイ・サーバ・コンポーネントが， OpenVMS オペレーティング・システムで提供されています。

• X ディスプレイ・サーバ
  以下の共有イメージで構成されます。

  メイン・エントリ・ポイント・スタブ
  デバイス非依存サーバ (DIX) イメージ
  デバイス依存サーバ (DDX) イメージ
  動的にロード可能な拡張


  メインのイメージと DIX イメージは一緒にリンクされます。初期化の際に，どのグラフィックス・デバイスが使用可能で選択されているかに応じて，DDX イメージが動的にアクティブ化されます。ロード可能な拡張は，オペレーティング・システムの初期化時，または最初に使用したときに動的にアクティブ化されます。

• トランスポート・インタフェース
  単一の共有イメージと，トランスポート固有のイメージの集合で構成されます。
  共通のトランスポート・イメージはディスプレイ・サーバに組み込まれています。トランスポートの初期化パラメータに応じて，必要なトランスポート固有イメージが動的にアクティブ化されます。

• デバイス・ドライバ
  DECwindows ディスプレイ・サーバは，入力ドライバとグラフィックス/ビデオ・ドライバの 2 種類のドライバを使用します。

• データ・ファイル
  ディスプレイ・サーバは，以下の種類のデータ・ファイルを参照します。

  X authority およびアクセス・リスト (サーバ・システムへのアクセスを制御)
  フォント (詳細なフォント記述を格納)
  キーマップ (キーボードの各キーの解釈方法を定義)
  カラー・データベース (カラー名と RGB 値の対応を定義)

---
