C.4 インストールの要件

CIPCA アダプタをクラスタにインストールするときは,以下のバージョン別の要件に従ってください。

C.4.1 BAP (Bus Addressable Pool) サイズの管理

CIPCA,CIXCD,KFMSB の各アダプタはバス・アドレス指定可能なプール (BAP) を使用します。OpenVMS バージョン 7.1 以降,AUTOGEN で BAP の割り当てを管理するようになりました。オペレーティング・システムのインストールやアップグレードをした後は, FEEDBACK 修飾子を指定して AUTOGEN を実行してください。こうして AUTOGEN を実行すると,以下の 4 つのシステム・パラメータが設定されます。

BAP の割り当てサイズは,アダプタ・タイプ,アダプタ数,オペレーティング・システムのバージョンによって異なります。 表 C-4 に示すように,物理メモリのサイズにより,BAP が独立したままになるか,標準の非ページ対応動的メモリ (NPAGEDYN) とマージされるかが決まります。

表 C-4 アダプタ・タイプと OpenVMS バージョンによる BAP の割り当て
アダプタ バージョン 7.1 バージョン 7.2 独立した BAP またはマージされた BAP
CIPCA 4 MB 2 MB 物理メモリ >1 GB の場合,独立; それ以外はマージ
CIXCD 4 MB 2 MB 物理メモリ >4 GB の場合,独立; それ以外はマージ
KFMSB 8 MB 4 MB 物理メモリ >4 GB の場合,独立; それ以外はマージ

非ページ対応のプールにマージした BAP の場合,非ページ対応のプールの初期サイズと最大サイズ (DCL コマンド SHOW MEMORY/POOL/FULL で表示) は,SYSGEN パラメータ NPAGEDYN と NPAGEVIR の値と一致しませんが,SYSGEN パラメータ NPAG_BAP_MIN の値を NPAGEDYN に足すと,初期サイズになり,NPAG_BAP_MAX の値を NPAGEVIR に足すと,最大サイズになります。

OpenVMS システムには,これらの SYSGEN パラメータの合計値ほどのマージ・プールが不要なこともあります。システムを 2,3 日走らせた後,FEEDBACK 修飾子を指定して AUTOGEN を実行し,マージ済みの非ページ対応プールに割り当てられたメモリ・サイズを微調整してください。

C.4.2 OpenVMS バージョン 6.2-1H2 と OpenVMS バージョン 6.2-1H3 における AUTOCONFIGURE の制限事項

通常のインストール・ブートを実行すると,SYSMAN で無効になっていなければ, AUTOCONFIGURE は自動的に実行します。AUTOCONFIGURE は SYS$STARTUP: VMS$DEVICE_STARTUP.COM (SYS$SYSTEM:STARTUP.COM から呼び出し) から実行します。 OpenVMS バージョン 6.2-1H2 または OpenVMS バージョン 6.2-1H3 を実行するとき,ブート・シーケンスをカスタマイズしている場合,AUTOCONFIGURE が実行するか確認してください。実行しない場合は,SYSTARTUP_VMS.COM を終了する前にすべての CIPCA デバイスを再構成してください。

C.5 CIPCA エラー解析のための DECevent

エラー・ログ・ファイルで CIPCA エラーを調べるには,DECevent を使用します。 DCL コマンド ANALYZE/ERROR_LOG は,サポート CIPCA や他の新しいデバイスをサポートするためのアップデートがまだ済んでいません。このコマンドを使用すると,エラー・ログ・エントリが正しくフォーマットできないことがあります。

OpenVMS Alpha CD-ROM で提供される DECevent をインストールします。以下の DCL コマンドにより,DECevent を呼び出してダンプ・ファイルを解析します。

DECevent の使用方法の詳細については,DCL HELP DIAGNOSE コマンドを実行して確認してください。

C.6 パフォーマンス対策

パフォーマンスを強化するには,それぞれの構成に応じた対策を行ってください。

C.6.1 同期アービトレーション

CIPCA は,従来の非同期アービトレーション・アルゴリズムの代わりに,同期アービトレーションという最適化が強化された新しい CI アービトレーション・アルゴリズムを使用します。2 つのアルゴリズムは完全に互換性があります。CI が飽和状態の場合,新旧両方のアルゴリズムは等価であり,すべてのノードに対して構成なラウンド・ロビン方式のアクセスを提供します。ただし,トラフィックが少ない場合,新しいアルゴリズムには次のような利点があります。

同期アービトレーションのサポートは,HSJ コントローラ・ファミリでは潜在的な状態です。CIPCA コントローラと HSJ コントローラの両方を含む構成では,HSJ を有効にして同期アービトレーションを使用することをお勧めします。

上記の操作には以下の HSJ CLI コマンドを使用します。


CLI> SET THIS CI_ARB = SYNC

このコマンドの結果は,HSJ をリブートすると有効になります。

C.6.2 HSJ50 および HSJ80 による CIPCA パフォーマンスの強化

HSJ50 または HSJ80 コントローラで CIPCA アダプタのパフォーマンスを強化するには,HSJ50 または HSJ80 で 4K CI パケットを使用可能にするのが効果的です。HSJ50 の場合は,ファームウェア・リビジョンのレベルがバージョン 5.0J-3 以降でなければなりません。HSJ80 の場合は,ファームウェア・リビジョンのレベルがバージョン ACS V8.5J 以降でなければなりません。

警告

ご使用の HSJ50 ファームウェアのバージョンが 5.0J - 3 以降でない場合, 4K CI パケットを使用しないでください。データが壊れる可能性があります。

4K CI パケットの使用を有効にするには,HSJ50 または HSJ80 コンソール・プロンプトに以下のコマンドを指定します。


CLI> SET THIS_CONTROLLER CI_4K_PACKET_CAPABILITY

このコマンドの結果は HSJ50 をリブートすると有効になります。


付録 D
マルチサイト OpenVMS Cluster

ここでは,マルチサイト OpenVMS Cluster 構成について説明します。ここで説明するマルチサイト OpenVMS Cluster 構成では,約 40 km から 200 km という遠距離を隔てて分散したサイトに,複数のノードが配置されています。この構成方法は, OpenVMS バージョン 6.2 から導入されたものです。一般的な構成方法とともに,複数のサイトを接続するための 3 つのテクノロジについて説明します。マルチサイト・クラスタの利点は,他の参考資料からの引用とともに参照先も紹介します。

この付録の内容は,『Multiple-Site VMScluster Systems』追補マニュアルの内容を更新したものです。

D.1 マルチサイト OpenVMS Cluster システムとは?

マルチサイト OpenVMS Cluster システムは,メンバ・ノードが物理的に分散して配置された OpenVMS Cluster システムです。使用テクノロジにより,接続距離が約 240 km を超える場合があります。

遠距離を隔てて拠点が分散した組織では,マルチサイト OpenVMS Cluster システムを利用すれば,OpenVMS Cluster システムの利点を活かすことができます (たとえば,データをサイト間で共用し,データ・センター・オペレーションは, 1 個所に一元化するなど)。

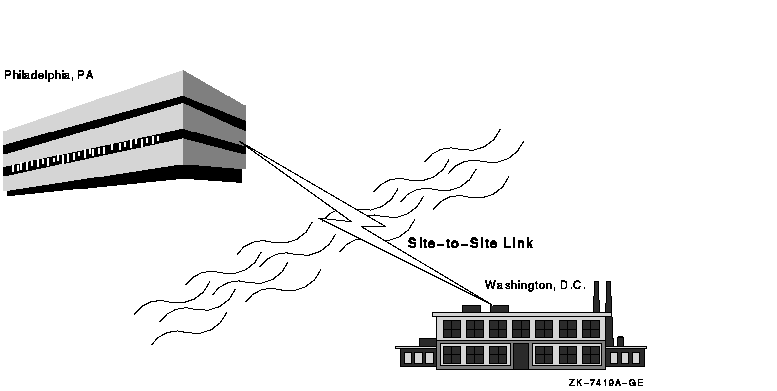

図 D-1 は,製造拠点をワシントン D.C. に持ち,本社がフィラデルフィアにあるマルチサイト OpenVMS Cluster システムの概念を表しています。この構成におけるサイト間の物理的な距離は約 210 km あります。

図 D-1 フィラデルフィアとワシントン間のサイト間リンク


D.1.1 ATM,DS3,FDDI サイト間リンク

以下のサイト間リンクのテクノロジは,OpenVMS VAX システムと OpenVMS Alpha システムに認定されています。

高度なパフォーマンスを実現するローカル・エリア・ネットワーク (LAN) テクノロジを ATM,DS3,FDDI の各インターコネクトと組み合わせれば,ワイド・エリア・ネットワーク (WAN) 通信サービスを OpenVMS Cluster 構成で利用できます。 GIGAswitch クロスバー・スイッチと ATM,DS3,または FDDI インターコネクトで構成した OpenVMS Cluster システムでは,ノード同士が何キロメートルも離れていても使用できます。(2 個所のサイト間の実距離は,サイト間の直線距離ではなく,サイト間のケーブル経路の長さです。) 付録 D.3 節 では,OpenVMS Cluster システムと WAN 通信サービスをさらに詳しく説明します。

注意

マルチサイト OpenVMS Cluster でディザスタ・トレランスを利用するには, Compaq 製のシステム管理,および,ソフトウェア・パッケージである Disaster Tolerant Cluster Services for OpenVMS が必要です。

詳細については,弊社のサービス担当者にお問い合わせください。

D.1.2 マルチサイト OpenVMS Cluster システムの長所

マルチサイト OpenVMS Cluster システムには,次のような長所があります。

長所 説明
リモート・サテライトとノード 図 D-2 に示すように,二次サイトにリモート・サイトを少数配置でき,それらを一元管理できるだけでなく,一次サイトのリソースも利用できます。たとえば,サイト固有デバイスに直接関連付けられた倉庫や小規模工場に,本社のデータ・センターをリンクすることができます。あるいは,一次ビジネス・サイトから都市のビジネス街に数個のエンジニアリング・ワークステーションをインストールすることができます。
データ・センターの管理強化 1 つの管理チームで複数のサイトのデータ・センターにあるノードを管理できます。
リソースの物理的な共用 大容量のコンピュータ,テープ・ライブラリ,ディスク・アーカイブ,フォトタイプセッタなどのデバイスを,複数のサイトで簡単に共用できます。
リモート・アーカイブ クラスタの任意の場所にあるアーカイバル媒体のバックアップを作成できます。たとえば,一般には,1 個所にディスクやテープを用意してマルチサイト OpenVMS Cluster 内のすべてのサイトのデータをバックアップします。リモート・サイトのデータのバックアップは透過的に処理されます (つまり,リモート・サイトで人が操作する必要はありません)。
強化された可用性 一般に,マルチサイト OpenVMS Cluster は, LAN OpenVMS Cluster の可用性の利点をすべて備えています。また,マルチサイト OpenVMS Cluster 構成では遠距離にある複数のサイトを接続して,さまざまな方法でシステムやシステム要素の可用性を強化します。

  • 論理ボリューム/データの可用性---ボリューム・シャドウイングや RAID (redundant array of independent disks) を利用すると,両サイトにメンバを配置した論理ボリュームを作成できます。両方のサイトのどちらかが利用できなくなっても,残ったサイトのデータは利用できます。

  • サイト・フェールオーバ---サイトのどれかに障害が発生した場合や,他のサイトとの通信が途絶えたときに自動的に処理を続行するためのサイトを選択するには,VOTES システム・パラメータを調整します。

  • ディザスタ・トレランス---Disaster Tolerant Cluster Services for OpenVMS が提供するソフトウェア,サービス,管理手順と組み合わせると,高度なディザスタ・トレランスが可能です。詳細については,弊社のサービス担当者にお問い合わせください。

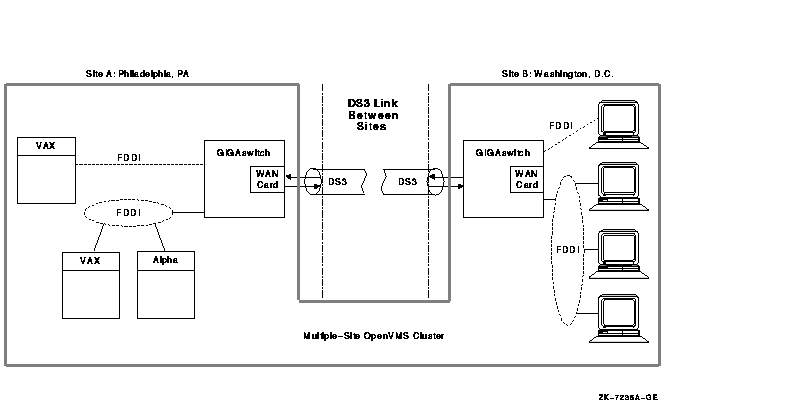

図 D-2 は,リモート・サイトからアクセスできるサテライトを備えた OpenVMS Cluster システムです。

図 D-2 リモート・サテライトを備えたマルチサイト OpenVMS Cluster 構成


D.1.3 一般的な構成指針

LAN の OpenVMS Cluster システムに適用されるものと同じ構成規則が,ATM,DS3,または FDDI サイト間インターコネクトを組み込んだマルチサイト OpenVMS Cluster 構成に適用されます。一般的な LAN 構成規則については,以下のマニュアルを参照してください。

マルチサイト OpenVMS Cluster に固有の構成指針もあります。これらの指針については, 付録 D.3.4 項 を参照してください。

D.2 FDDI によるマルチサイト OpenVMS Cluster システムの構成

VMS バージョン 5.4-3 以降,FDDI は,2 地点の OpenVMS Cluster サイトを遠距離接続できる最も標準的な方法でした。高速 FDDI 光ファイバ・ケーブルにより,サイト間のケーブル経路の長さが最長で(40 km) 離れたサイト間を接続できます。

サイト間はこれらの FDDI 方式で接続できます。

構成情報については,『GIGAswitch/FDDI ATM Linecard Reference Manual 』を参照してください。システム管理のその他の説明については,本書と『Compaq OpenVMS Cluster システム』の該当箇所を参照してください。これらのマニュアルの最新バージョンの入手方法については,『新機能説明書』を参照してください。

OpenVMS Cluster システム固有の柔軟性と強化された OpenVMS Cluster LAN プロでは, ATM と DS3 のどちらか一方,またはその両方の通信サービスを利用して,複数の OpenVMS Cluster サイトに接続できます。

D.3 WAN サービスによるマルチサイト OpenVMS Cluster システムの構成

ここでは,ATM と DS3 のワイド・エリア・ネットワーク (WAN) サービスの概要と, FDDI インターコネクトを ATM と DS3 のどちらか,または両方の通信サービスにブリッジする方法,そしてこれらのサービスで,マルチサイト OpenVMS Cluster システムを構成する方法を説明します。

ATM サービスと DS3 サービスでは,OpenVMS Cluster システムに構成して WAN 接続ができる長距離のポイント・ツー・ポイント通信が可能です。ATM サービスと DS3 サービスは,たいていの一般通信事業者や他のソースから利用できます。

注意

ヨーロッパや一部の国々では DS3 を使用できません。また,ATM は新しい,進展中の標準なので,ATM サービスをすべての個所で利用できるとは限りません。

ATM サービスと DS3 サービスは,以下の OpenVMS バージョンで使用できます。

サービス OpenVMS の認定バージョン
ATM OpenVMS バージョン 6.2 以降
DS3 OpenVMS バージョン 6.1 以降

以下の項では,ATM 通信サービスと DS3 通信サービスを説明し,これらのサービスをマルチサイト OpenVMS Cluster システムに構成する方法を説明します。

D.3.1 ATM 通信サービス

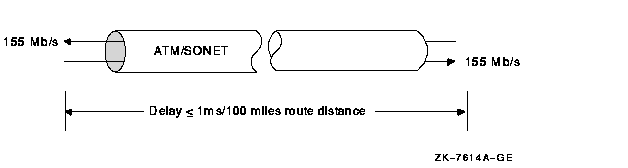

SONET 物理レイヤ (ATM/SONET) を使用する ATM 通信サービスは,全二重通信を提供します ( 図 D-3 に示すように,双方向にビット・レートを同時に使用できます)。ATM/SONET は,複数の標準ビット・レートと互換性があります。 FDDI の 100 Mb/s ビット・レートには,155 Mb/s 全二重レートの SONET OC-3 サービスが最適です。ATM/SONET OC-3 は,世界で最も普及している標準サービスです。ヨーロッパでは,従来の E3 標準に代わるハイ・パフォーマンス標準サービスとして ATM/SONET があります。

図 D-3 ATM/SONET OC-3 サービス


データを伝送するとき,ATM フレーム (パケット) は ATM サービスによって伝送用の セル に分割されます。各セルの大きさは 53 バイトであり,内 5 バイトがヘッダ情報用なので,データに使用できるのは 48 バイトです。伝送先で,セルは ATM フレームに組み立てられます。セルの使用により,ATM サプライヤは,複数のデータ・ストリームを異なるビット・レートで効率的に多重化,多重分離できます。このフレーム対セルの変換は,上位レイヤには透過的に処理されます。
