第2章 システムに高度なデータ可用性を構成する

2.1 ボリューム・シャドウイングを使用したデータの高可用性のレベル

システム全体の可用性にとって重要な要素は，データの可用性， あるいはアクセス可能性です。 Volume Shadowing for OpenVMS は高度なデータ可用性を実現し，シャドウセットを 1 つのノードに， あるいは OpenVMS Cluster システムに構成することができるため，ディスク媒体， ディスク・ドライブ，ディスク・コントローラなどに障害が発生しても， データへのアクセスが中断されることはありません。 メンバが複数の OpenVMS Cluster ノードにローカルに接続されているシャドウセットでは， シャドウセット・メンバをサービスしている 1 つのノードがシャットダウンしても， そのデータは別のノードを通じてアクセスすることができます。

1 つのディスク・ボリュームで構成された仮想ユニット (シャドウセットのシステム表現) を作成することはできますが，シャドウ (同一データの複数のコピーを持つこと) を可能にするためには，複数のディスク・ボリュームをマウントしなくてはなりません。 このように構成すれば，1 つのディスク・ドライブが故障したり， 1 つのボリュームが劣化しただけで，システムダウンになることが避けられるようになります。 たとえば，シャドウセットの 1 つのメンバが故障しても，残りのメンバはソース・ディスクとして使うことができ，そのデータはアプリケーションからアクセスできると同時に新しくマウントされるターゲット・ディスクへコピーするためにも使うことができます。 データのコピーが完了すれば，両方のディスクには同じ情報が入っているので，ターゲット・メンバが今度はシャドウセットのソース・メンバになります。

2 つのコントローラを使うと，1 つのコントローラが故障しても， もう一方のコントローラが使用できるので，データ可用性が大幅に向上します。 システムにボリューム・シャドウイングを設定する場合は， 各々のディスク・ドライブを，できるかぎり， 異なるコントローラの入出力チャネルに接続します。 接続を分離させれば，1 つのコントローラの障害や， それにアクセスする通信パスの障害を保護することができます。

単一ノード環境の代わりに，OpenVMS Cluster システムを使って， 複数のコントローラを使うと，データ可用性は大幅に向上します。 複数のローカル・コントローラに接続された複数のディスクと， 他の OpenVMS Cluster システム の MSCP でサービスされるディスクは， これらのディスクに互換性があり，結合するディスクが 3 台以下であれば， 統合して単一のシャドウセットにすることができます (OpenVMS Alpha Version 7.3-2 およびOpenVMS Integrity Version 8.2 以降では，1.3.2 項 「サポートされるデバイス」 で説明するように，異なるサイズのディスクを 1 つのシャドウセットに組み込むことができます)。

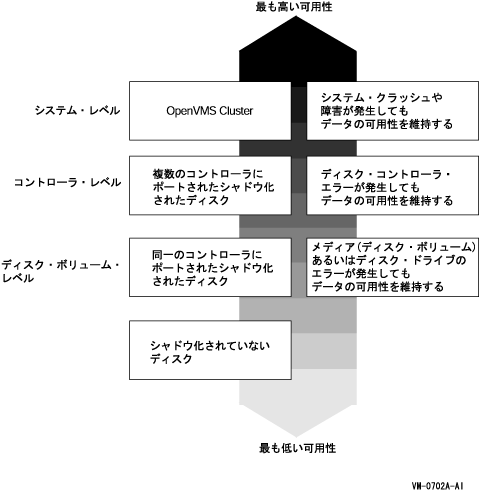

図 2-1 「可用性のレベル」 では，物理的なデータ可用性を実現する方法を， 構成の種類別に低いレベルから高いレベルまで，定性的に分類しています。

図 2-1 可用性のレベル

2.2 項 「障害からの修復と復旧」 では，物理的な障害に耐えることができる高度なデータ可用性を実現するシャドウ・システムを構成する方法を説明します。

2.2 障害からの修復と復旧

ボリューム・シャドウイングの障害 (一部の障害はボリューム・シャドウイング・ソフトウェアで自動的に復旧させることができる) は，次のカテゴリに分類できます。

シャドウセットの修復と復旧の処理は，発生した障害の種類とハードウェア構成によって異なります。 一般に，デバイスにアクセスできないときには， できる限り別のコントローラへフェールオーバする方法を取ります。 それができなければ，シャドウセットから削除します。 媒体の欠陥によって発生するエラーは， ボリューム・シャドウイング・ソフトウェアで自動的に修復できることがあります。

表 2-1 「障害の種類」 は， これらの障害の種類と復旧メカニズムを説明しています。

2.3 シャドウセットの構成

Volume Shadowing for OpenVMS によって実現できる各種のレベルのデータ可用性の例を示すために，この節では代表的なハードウェア構成の例を示します。 図 2-2 「 2 つの FC スイッチ，2 つのディアル・コントローラ，および 2 つのシャドウセットを持つ OpenVMS Cluster システム 」 ～ 図 2-4 「 4 つのシステム，4 つの FC スイッチ，4 つのコントローラ，および 2 つのシャドウセットで構成されたマルチサイト OpenVMS Cluster システム 」 は，可能なシャドウセットのシステム構成です。 システム例を説明するために使われているハードウェアは，代表的なものを示していますが，仮定にすぎません。 つまり，可用性の説明のために示しているだけで，実際の構成や製品を提案しているわけではありません。

以下の例では，シャドウセット・メンバには， $allocation-class$ddcu: という名前を付けます。 仮想ユニットには，DSAn: という形式を使いますが， n は 0 ～ 9999 の数です。これらの名前の付け方の詳細は， 4.2 項 「シャドウセットの作成」 を参照してください。

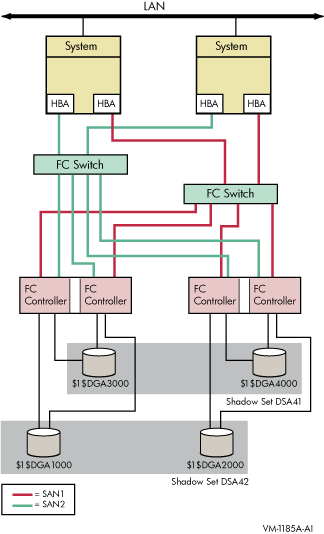

図 2-2は， 2 つの同じシャドウセットに接続されている 2 つのシステムで構成された OpenVMS Cluster システムを示しています。 それぞれのシステムは，2 つの同じ Fibre Channel (FC) スイッチに接続されている ホストベース・アダプタ(HBA)をそれぞれ 2 つ持っています。 一方，FC スイッチは 2 つのデュアル・コントローラに接続されており， さらにそれらは 2 つのシャドウセットに接続されています。

それぞれのシャドウセット・メンバは，2 つのパス，すなわち 1 つのストレージ・システムに接続されたデュアル・コントローラのそれぞれと接続されています。 それぞれのシャドウセット・メンバは，それぞれに独立してコントローラ間でフェールオーバすることができます。 各システムは，ダイレクト接続により両方のシャドウセットにアクセスできます。

この構成では，次のような障害に対処できます。

図 2-2  2 つの FC スイッチ，2 つのディアル・コントローラ，および 2 つのシャドウセットを持つ OpenVMS Cluster システム

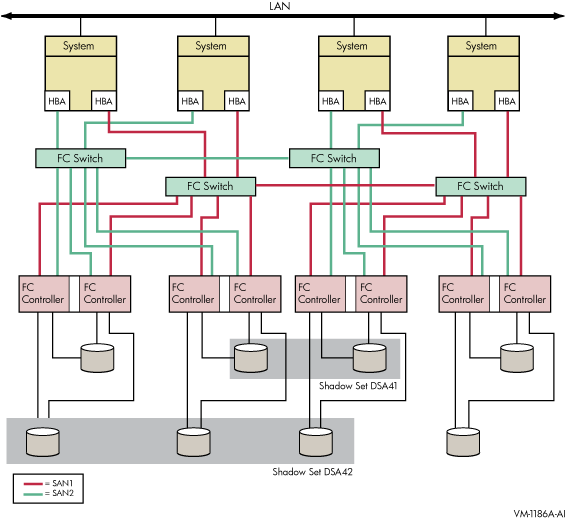

図 2-3 に示すのは， 4 つのシステムで構成される OpenVMS Cluster システムです。 このクラスタ内の各システムは， 図 2-2 で示したそれぞれのシステムと同一の構成になっています。 この構成の OpenVMS Cluster では，図 2-2 のシステムで提供される保護機能に加えて，次のような点でより高い保護機能を提供します。

このタイプの構成では，1 つ以上のシステムあるいはスイッチで障害が発生しても 継続してデータへのアクセスが可能です。

図 2-3  4 つのシステム，4 つの FC スイッチ，4 つのデュアル・コントローラ，および 2 つのシャドウセットで構成される OpenVMS Cluster システム

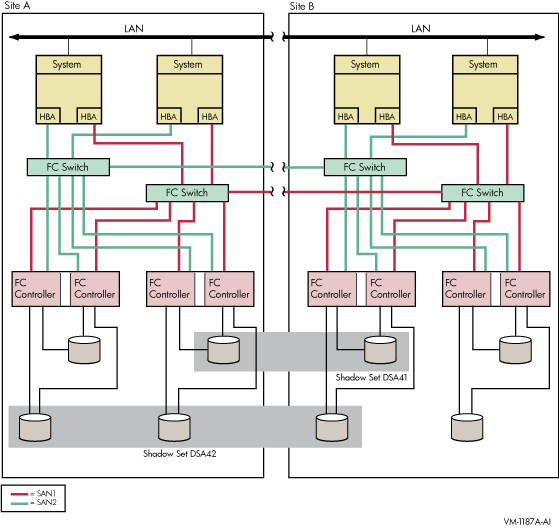

図 2-4 に示すのは， 2 つの場所で 図 2-3 と同じ構成を構築した OpenVMS Cluster システムです。 4 つのシステムのうち 2 つがそれぞれ異なる場所に置かれています。 この図では，長距離間でデータ・ディスクをシャドウイングできることを 示しています。 各シャドウセットのメンバは，2 つの離れた場所にまたがって構成されています。 このような構成をマルチサイト OpenVMS Cluster システムと呼びます。 双方の場所にある OpenVMS システムとシャドウ・ディスクはすべて， 単一の OpenVMS Cluster システムおよびシャドウセット構成として機能します。 どちらかのサイトで障害が発生しても，重要なデータはもう一方のサイトで利用可能な状態になっています。

図 2-4  4 つのシステム，4 つの FC スイッチ，4 つのコントローラ，および 2 つのシャドウセットで構成されたマルチサイト OpenVMS Cluster システム
