日本語画面管理ライブラリ 利用者の手引き
目次 索引


Insert Line ルーチンは，仮想ディスプレイに 1 行を挿入して仮想ディスプレイをスクロールします。

形式

SMG$INSERT_LINE display-id ,start-row [,character-string] [,direction] [,rendition-set] [,rendition-complement] [,flags] [,character-set]

戻り値



OpenVMS 用法 cond_value
データ型 longword (unsigned)
アクセス write only
受け渡し方 by value


引数



display-id

OpenVMS 用法 identifier
データ型 longword (unsigned)
アクセス read only
受け渡し方 by reference


行が挿入される仮想ディスプレイの識別子。 display-id 引数は，仮想ディスプレイの識別子を格納した符号なしロングワードのアドレスです。

この引数は SMG$CREATE_VIRTUAL_DISPLAY ルーチンによって与えられます。

start-row

OpenVMS 用法 longword_signed
データ型 longword (signed)
アクセス read only
受け渡し方 by reference


文字列挿入によるスクロール開始行。 start-row 引数は，行の位置を格納した符号付きロングワードのアドレスです。

character-string

OpenVMS 用法 char_string
データ型 character string
アクセス read only
受け渡し方 by descriptor


SMG$INSERT_LINE ルーチンによって挿入される文字列。 character-string 引数はこの文字列を示すディスクリプタのアドレスです。

direction

OpenVMS 用法 mask_longword
データ型 longword (unsigned)
アクセス read only
受け渡し方 by reference


スクロール方向。 direction 引数は，方向コードを格納したロングワード・ビット・マスクのアドレスです。この引数に対して指定できる値は SMG$M_UP と SMG$M_DOWN です。この引数を省略した場合は，SMG$M_UP が設定されます。

rendition-set

OpenVMS 用法 mask_longword
データ型 longword (unsigned)
アクセス read only
受け渡し方 by reference


属性指定子。 rendition-set 引数は省略可能で，ロングワード・ビット・マスクのアドレスです。この引数で指定する属性が仮想ディスプレイ上に設定されます。この引数に対して指定できる値は次のとおりです。

SMG$M_BLINK 点滅する文字を表示します。
SMG$M_BOLD 通常の輝度より高い輝度で文字を表示します。
SMG$M_REVERSE 文字を反転表示します。つまり，仮想表示の現在のシステム設定値の属性とは逆の状態で表示します。
SMG$M_UNDERLINE 下線を付けた文字を表示します。
SMG$M_INVISIBLE 表示されない文字を指定します。つまり，仮想ディスプレイに存在していても，ペーストボードに表示されない文字を指定します。
SMG$M_USER1 から SMG$M_USER8 ユーザ定義属性を表示します。



rendition-complement

OpenVMS 用法 mask_longword
データ型 longword (unsigned)
アクセス read only
受け渡し方 by reference


属性補足指定子。 rendition-complement 引数は省略可能で，ロングワード・ビット・マスクのアドレスです。この引数で指定する補足的な属性が仮想ディスプレイ上に設定できます。rendition-set 引数で指定できる属性はすべて， rendition-complement 引数で補足指定することができます。

rendition-set 引数と rendition-complement 引数は省略可能で，これらの引数を使用して仮想ディスプレイの各属性を制御することができます。 rendition-set 引数は仮想ディスプレイの特定の属性を設定するのに対し，rendition-complement 引数はこれらの属性を補足します。 rendition-set 引数と rendition-complement 引数の両方に同じビットを指定した場合は，最初に rendition-set 引数が評価され，その後，rendition-complement 引数が評価されます。これらの 2 つの引数を組み合わせて使用することにより，ユーザは 1 回のプロシージャ呼び出しで仮想ディスプレイの各属性を制御できます。各属性で次の変換が可能です。

設定 補足 動作
0 0 属性を省略時の状態に戻す。
1 0 属性を有効にする。
0 1 属性を省略時の逆の状態に設定する。
1 1 属性を無効にする。



flags

OpenVMS 用法 longword_unsigned
データ型 longword (unsigned)
アクセス read only
受け渡し方 by reference


動作指定のビット・マスク。 flags 引数は省略可能で，フラグを格納した符号なしロングワードのアドレスです。テキストを 1 行に格納できない場合に，どのような動作を実行するかを指定します。この引数に対して指定できる値は次のとおりです。

0 自動改行しないことを指定します (省略時の設定値)。
SMG$M_WRAP_CHAR 行の最後の文字で自動改行します。
SMG$M_WRAP_WORD 行の最後の空白で自動改行します。



character-set

OpenVMS 用法 longword_unsigned
データ型 longword (unsigned)
アクセス read only
受け渡し方 by reference


出力されるテキストの文字集合。 character-set 引数は，文字集合コードを格納した符号なしロングワードのアドレスです。この引数を省略した場合は，SMG$CREATE_VIRTUAL_DISPLAY ルーチンまたは SMG$CHANGE_VIRTUAL_DISPLAY ルーチンで設定された値が使用されます。

値 文字集合 (コードセット)
SMG$C_ASCII ASCII文字集合
SMG$C_SPEC_GRAPHICS DEC特殊文字集合
SMG$C_SUPPLEMENTAL 補助文字集合 1
SMG$C_KANJI DEC漢字文字集合
SMG$C_JIS_KANA JISカタカナ文字集合
SMG$C_SDK Super DEC 漢字コードセット

1DEC 補助文字集合または Latin-1 文字集合のいずれか。

説明

SMG$INSERT_LINE ルーチンは，仮想ディスプレイの最初の行と最後の行を除く行に1行挿入できます。既存の行は指定された方向にスクロールされ，挿入のための空間が作成されます。character-string 引数を指定した場合は，その文字列が生成される空間に書き込まれますが，省略した場合は空白になります。文字列が仮想ディスプレイの幅より短い場合は空白が埋め込まれます。

flags 引数が SMG$M_WRAP_WORD または SMG$M_WRAP_CHAR で，指定した文字列が仮想ディスプレイの幅より長い場合は，SMG$INSERT_LINE ルーチンは別の行をスクロールし，あふれた文字を生成される空間に書き込みます。flags 引数が 0 の場合は，あふれた文字は切り捨てられます。仮想カーソルは，最後に書き込まれた文字の次の文字位置に設定されます。

挿入操作で DEC漢字または Super DEC 漢字文字集合を指定し，あふれた文字が全角文字の右半分の部分から切り捨てられる場合は，その文字の左半分は未定義文字になります。

仮想ディスプレイの最初の行または最後の行に行を挿入してスクロールする場合については，SMG$PUT_LINE を参照してください。

オリジナルの SMG ルーチンは，ASCII文字集合と DEC特殊文字集合のみをサポートします。日本語 SMG ではこの他に SMG$C_SUPPLEMENTAL，SMG$C_KANJI， SMG$C_JIS_KANJI，SMG$C_SDK が指定できます。

戻される状態値

SS$_NORMAL 正常終了。
SMG$_INVARG 引数が誤っています。指定された方向が上または下でありません。
SMG$_INVCOL カラム位置が誤っています。
SMG$_INVDIS_ID display-id 引数が誤っています。
SMG$_INVROW 行の位置が誤っています。
SMG$_WILUSERMS ペーストボードがビデオ・ターミナルでありません。
SMG$_WRONUMARG 引数の数が誤っています。

例

#1
C+
C This FORTRAN example program demonstrates the use of SMG$INSERT_LINE.
C
C Include the SMG definitions. In particular, we want SMG$M_BORDER,
C SMG$M_UNDERLINE, and SMG$M_UP.
C-

        IMPLICIT INTEGER (A-Z)
        INCLUDE '($SMGDEF)'

C+
C Use SMG$CREATE_VIRTUAL_DISPLAY to create a virtual display
C with a border.
C-

        ROWS = 7
        COLUMNS = 50

        STATUS = SMG$CREATE_VIRTUAL_DISPLAY
     1          (ROWS, COLUMNS, DISPLAY1, SMG$M_BORDER)
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

C+
C Call SMG$CREATE_PASTEBOARD to create the pasteboard.
C-

        STATUS = SMG$CREATE_PASTEBOARD (PASTE1)
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

C+
C Use SMG$PUT_CHARS to put data in the virtual display.
C-

        STATUS = SMG$PUT_CHARS ( DISPLAY1,
     1        ' This virtual display has 7 rows and 50 columns.', 2, 1 )
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

        STATUS = SMG$PUT_CHARS ( DISPLAY1,
     1        ' This is a bordered virtual display.', 4, 1 )
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

        STATUS = SMG$PUT_CHARS ( DISPLAY1,
     1        ' SMG$PUT_CHARS puts data in this virtual display.', 6, 1 )
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

C+
C Paste the virtual display by calling SMG$PASTE_VIRTUAL_DISPLAY.
C-

        STATUS = SMG$PASTE_VIRTUAL_DISPLAY ( DISPLAY1, PASTE1, 4, 15 )
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

C+
C Call SMG$INSERT_LINE to add a line of text after line 6 and scroll
C the display. Also, underline the new characters.
C-

        STATUS = SMG$INSERT_LINE ( DISPLAY1, 7,
     1          'This is a new line.', SMG$M_UP, SMG$M_UNDERLINE )
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

        END

FOTRAN プログラムによって生成される最初の出力は 図 8-26 に示すとおりです。

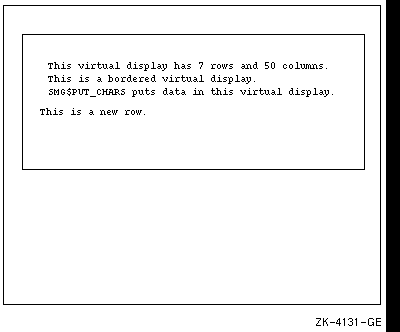

図 8-26 SMG$INSERT_LINE ルーチンを呼び出す前に生成される出力

SMG$INSERT_LINE ルーチンを呼び出した後に生成される出力は 図 8-27 に示すとおりです。

図 8-27 SMG$INSERT_LINE ルーチンを呼び出した後に生成される出力



Mark a Display as Invalid ルーチンは，ディスプレイを無効状態としてマークし，ディスプレイ全体を再表示します。

形式

SMG$INVALIDATE_DISPLAY display-id

戻り値

VMS 用法: cond_value
データ型: longword (unsigned)
アクセス: write only
受け渡し方: by value

引数



display-id

OpenVMS 用法 identifier
データ型 longword (unsigned)
アクセス read only
受け渡し方 by reference


影響を受ける仮想ディスプレイを指定します。display-id 引数は，ディスプレイ識別子を格納した符号なしロングワードのアドレスです。

display-id は SMG$CREATE_VIRTUAL_DISPLAY から戻されます。

説明

SMG$INVALIDATE_DISPLAY はディスプレイを無効状態としてマークし，ディスプレイ全体を再表示します。このルーチンは通常，日本語 SMG を利用せずに，出力がディスプレイに書き込まれたことを検出したときに使用します。

このルーチンは，仮想ディスプレイの "フットプリント" のペーストボードの内容を無効にすることにより，仮想ディスプレイを再表示します。ディスプレイが隠されている場合には，仮想ディスプレイの隠されている部分だけが再表示されます(ディスプレイ全体が再表示されるわけではありません)。

戻される状態値

SS$_NORMAL 正常終了。
SMG$_INVDIS_ID display-id 引数に誤りがあります。



Translate a Key Code into a Key Name ルーチンは，キーボードのキーのキー・コードを対応するキー名に変換します。

形式

SMG$KEYCODE_TO_NAME key-code ,key-name

戻り値



OpenVMS 用法 cond_value
データ型 longword (unsigned)
アクセス write only
受け渡し方 by value


引数



key-code

OpenVMS 用法 word_unsigned
データ型 word (unsigned)
アクセス read only
受け渡し方 by reference


キー名に変換するキー・コードを指定します。 key-code 引数は，キー・コードを格納した符号なしワードのアドレスです。

key-code 引数は，SMG$READ_COMPOSED_LINE，SMG$READ_KEYSTROKE， SMG$READ_STRING，SMG$READ_VERIFYルーチンから戻される word-terminator-code 引数と同じです。

key-name

OpenVMS 用法 char_string
データ型 character string
アクセス write only
受け渡し方 by descriptor


key-code 引数が変換されるキーの名前を格納する文字列。 key-name 引数は，キー名を格納する文字列を示すディスクリプタのアドレスです。key-name 引数はキーの名前です。たとえば，COMMA や PERIOD，KP4 などです。

説明

SMG$KEYCODE_TO_NAME ルーチンは，キーボードのキーのキー・コードを対応するキー名に変換します。このキー・コードは，SMG$READ_KEYSTROKE ルーチンが word-terminator-code 引数に戻すコードと同じです。 key-code 引数の形式は SMG$K_TRM_keyname です (たとえば，SMG$K_TRM_DELETE)。

終了文字の値についての詳しい説明は， 第 3 章 の 表 3-1 を参照してください。

戻される状態値

SS$_NORMAL 正常終了。
SMG$_INVKEYNAM key-name 引数に誤りがあります。
