SMG$PUT_LINE_WIDE

Write Double-Width Line ルーチンは，倍角のテキスト行を仮想ディスプレイに書き込みます。

形式

SMG$PUT_LINE_WIDE display-id ,text [,line-advance] [,rendition-set] [,rendition-complement] [,flags] [,character-set]

戻り値

OpenVMS 用法	cond_value
データ型	longword (unsigned)
アクセス	write only
受け渡し方	by value

引数

display-id

OpenVMS 用法	identifier
データ型	longword (unsigned)
アクセス	read only
受け渡し方	by reference

行が書き込まれる仮想ディスプレイの識別子。 display-id 引数はディスプレイ識別子を格納した符号なしロングワードのアドレスです。

この引数はSMG$CREATE_VIRTUAL_DISPLAYルーチンによって与えられます。

text

OpenVMS 用法	char_string
データ型	character string
アクセス	read only
受け渡し方	by descriptor

仮想ディスプレイへ書き込まれる文字。 text 引数は，文字列を示すディスクリプタのアドレスです。

line-advance

VMS 用法:	longword_signed
データ型:	longword (signed)
アクセス:	read only
受け渡し方:	by reference

行書き込み後のスクロール行数。 line-advance 引数は，進める行数を格納した符号付きロングワードのアドレスです。この引数は省略可能です。

rendition-set

OpenVMS 用法	mask_longword
データ型	longword (unsigned)
アクセス	read only
受け渡し方	by reference

属性指定子。 rendition-set 引数は省略可能で，ロングワード・ビット・マスクのアドレスです。この引数で指定された属性が仮想ディスプレイ上に設定されます。この引数に対して指定できる値は次のとおりです。

SMG$M_BLINK	点滅する文字を表示します。
SMG$M_BOLD	通常の輝度より高い輝度で文字を表示します。
SMG$M_INVISIBLE	表示されない文字を指定します。つまり，仮想ディスプレイに存在していても，ペーストボードに表示されない文字を指定します。
SMG$M_REVERSE	文字を反転表示します。つまり，仮想表示の現在のシステム設定値の属性とは逆の状態で表示します。
SMG$M_UNDERLINE	下線を付けた文字を表示します。
SMG$M_USER1 から SMG$M_USER8	ユーザ定義属性を表示します。

rendition-complement

OpenVMS 用法	mask_longword
データ型	longword (unsigned)
アクセス	read only
受け渡し方	by reference

属性補足指定子。 rendition-complement 引数は省略可能で，ロングワード・ビット・マスクのアドレスです。この引数で指定する補足的な属性が仮想ディスプレイ上に設定されます。rendition-set 引数で指定できる引数はすべて， rendition-complement 引数で補足指定することができます。

rendition-set 引数と rendition-complement 引数は省略可能で，これらの引数を使用して仮想ディスプレイの各属性を制御することができます。 rendition-set 引数は仮想ディスプレイの特定の属性を設定するのに対し，rendition-complement 引数はこれらの属性を補足します。 rendition-set 引数と rendition-complement 引数の両方に同じビットを指定した場合は，最初に rendition-set 引数が評価され，その後，rendition-complement 引数が評価されます。これら 2 つの引数を組み合わせて使用することにより，ユーザは 1 回のプロシージャ呼び出しで仮想ディスプレイの各属性を制御できます。各属性で次の変換が可能です。

設定	補足	動作
0	0	属性を省略時の状態に設定する。
1	0	属性を有効にする。
0	1	属性を省略時の逆の状態に設定する。
1	1	属性を無効にする。

flags

OpenVMS 用法	mask_longword
データ型	longword (unsigned)
アクセス	read only
受け渡し方	by reference

テキストが，1行に格納できない場合に実行する動作を指定するビット・マスク(省略可能)。flags 引数は，フラグを格納した符号なしロングワードのアドレスです。この引数に対して指定できる値は次のとおりです。

0	自動改行しないことを指定します (省略時の設定値)。
SMG$M_WRAP_CHAR	行の最後の文字で自動改行します。
SMG$M_WRAP_WORD	行の最後の空白で自動改行します。

character-set

OpenVMS 用法	longword_unsigned
データ型	longword (unsigned)
アクセス	read only
受け渡し方	by reference

出力されるテキストの文字集合。 character-set 引数は，文字集合コードを格納した符号なしロングワードのアドレスです。この引数を省略した場合は，SMG$CREATE_VIRTUAL_DISPLAY ルーチンまたは SMG$CHANGE_VIRTUAL_DISPLAY ルーチンで設定された値が使用されます。

値	文字集合 (コードセット)
SMG$C_ASCII	ASCII文字集合
SMG$C_SPEC_GRAPHICS	DEC特殊文字集合
SMG$C_SUPPLEMENTAL	補助文字集合 1
SMG$C_KANJI	DEC漢字文字集合
SMG$C_JIS_KANA	JISカタカナ文字集合
SMG$C_SDK	Super DEC 漢字コードセット

説明

SMG$PUT_LINE_WIDEルーチンは，倍角のテキストを仮想ディスプレイに書き込みます。 SMG$PUT_LINE_WIDEルーチンは，現在の仮想カーソルの位置からテキストを書き始めます。テキストが1行より短い場合は，空白が埋め込まれます。

flags 引数が自動改行を指定した場合には，line-advance 引数で指定した行数だけスクロールされ，あふれた文字を次の行に挿入するための空間が作成されます。次の行はスクロールの方向( direction 引数)によって決定されます。flags 引数で自動改行を指定していない場合は，あふれた文字は切り捨てられます。

SMG$PUT_LINE_WIDEルーチンを呼び出した後，仮想カーソルの位置は出力の対象となる次の行の 1 カラム目に設定されます。出力の対象となる次の行は， line-advance 引数によって決定されます。 SMG$PUT_LINE ルーチンを続けて呼び出しても，前の出力の上に新しい出力が重ならないように，line-advance 引数のシステム設定値は 1 になっています。

仮想ディスプレイ上にテキスト行を書き込むための日本語 SMG ルーチンとしては，他に SMG$PUT_LINEルーチンと SMG$PUT_LINE_HIGHWIDEルーチンがあります。

DEC漢字または Super DEC 漢字文字集合を使用する際に，全角文字の右半分から書き込み操作が始まる場合は，その文字の左半分は未定義文字になります。また，行の一部が切り捨てられる際に，全角文字の右半分から切り捨てられる場合は，その文字の左半分は未定義文字になります。

戻される状態値

SS$_NORMAL	正常終了。
LIB$_INVSTRDES	文字列ディスクリプタが誤っています。
SMG$_INVARG	引数が誤っています。
SMG$_INVDIS_ID	display-id 引数が誤っています。
SMG$_WILUSERMS	ペースト・ボードがビデオ・ターミナルではありません。
SMG$_WRONUMARG	引数の数が誤っています。

例

C+
C This FORTRAN example program demonstrates the use of
C SMG$PUT_LINE_WIDE.
C
C Include the SMG definitions. In particular, we want SMG$M_BORDER and
C SMG$M_UNDERLINE.
C-

        INCLUDE '($SMGDEF)'
        INTEGER SMG$CREATE_VIRTUAL_DISPLAY, SMG$CREATE_PASTEBOARD
        INTEGER SMG$PASTE_VIRTUAL_DISPLAY,  SMG$PUT_LINE_WIDE
        INTEGER DISPLAY1, PASTE1, ROWS, COLUMNS, STATUS
        CHARACTER*34 TEXT(3)

C+
C Create a virtual display with a border by calling
C SMG$CREATE_VIRTUAL_DISPLAY.
C-

        ROWS = 7
        COLUMNS = 70

        STATUS = SMG$CREATE_VIRTUAL_DISPLAY
     1          (ROWS, COLUMNS, DISPLAY1, SMG$M_BORDER)
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

C+
C Call SMG$CREATE_PASTEBOARD to create the pasteboard.
C-

        STATUS = SMG$CREATE_PASTEBOARD (PASTE1)
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

C+
C Use SMG$PUT_LINE to put data in the virtual display.
C-

        TEXT(1) = 'This virtual display has 7'
        TEXT(2) = 'rows and 70 columns.'
        TEXT(3) = 'Text entered by SMG$PUT_LINE_WIDE.'

C+
C After the first line of text is printed, advance two lines.
C-

        STATUS = SMG$PUT_LINE_WIDE ( DISPLAY1, TEXT(1), 2 )
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

C+
C Underline the next line of text. Notice that 34 characters are being
C underlined. Advance 1 line of text after displaying the line.
C-

        STATUS = SMG$PUT_LINE_WIDE ( DISPLAY1, TEXT(2), 1,
     1          SMG$M_UNDERLINE )
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

C+
C Display the third line of text.
C-

        STATUS = SMG$PUT_LINE_WIDE ( DISPLAY1, TEXT(3) )
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

C+
C Paste the virtual display using SMG$PASTE_VIRTUAL_DISPLAY.
C-

        STATUS = SMG$PASTE_VIRTUAL_DISPLAY ( DISPLAY1, PASTE1, 4, 5 )
        IF (.NOT. STATUS) CALL LIB$SIGNAL(%VAL(STATUS))

        END

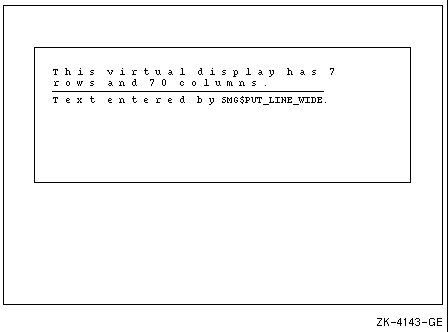

このFORTRANプログラムによって生成される出力は， 図 8-32 に示すとおりです。

図 8-32 SMG$PUT_LINE_WIDEを呼び出すFORTRANプログラムによって生成される出力
