OpenVMS マニュアル

以下に示すのは SHOW CHANNEL/ECS コマンドの出力例です。

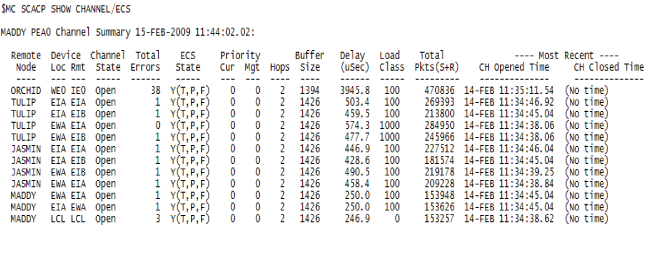

図 21-2 SHOW CHANNEL/ECS の出力例

ECS 状態チャネル ECS メンバーシップ情報

通信のロードバランスを図るため， OpenVMS は複数のインタフェースを使用して他のノードと通信します。しかし，リモート・ノードにリンクしているすべてのインタフェースが常にデータグラムの送信に使用されるわけではありません。 OpenVMS は，VC 内で一連の同等チャネル ECS (Equivalent Channel Set) を管理します。これらのチャネルは，所定の時間おおむね同等の転送品質を持っています。所定のノードへのデータグラムの送信には， ECS 内のチャネルのみが使用されます。 ECS State の欄は X(A,B,C) の形式で情報が表示されます。 X 欄に表示される "Y" (Yes) あるいは "N" (No) は，そのチャネルが ECS にあるかそうでないかを示します。その他の欄には，チャネル性能データから取り出したチャネルの品質が示されます。表示される文字の意味は以下のとおりです。

• A欄: T は Tight，L は Lossy の略

• B欄: P，S，I，U は，それぞれ Peer，Superior，Inferior，Ungraded の略

• C欄: F は Fast，S は Slow の略

ECS についての詳細は，『HP OpenVMS Cluster システム』の「NISCA 転送プロトコル・チャネル選択と輻輳制御」の項を参照してください。

注意 OpenVMS Version 8.3 以降，トポロジー変化 (Topology change) のカラムは SHOW CHANNEL/FULL あるいは /5 の実行結果から削除されています。これは，この値はエラーと考えるべきではなく，あるインターコネクトから別のインターコネクトへのフェールオーバーの数だからです。他のインターコネクトへのフェールオーバーが発生すると，バッファサイズは変更されます。このトポロジー変化は，SHOW VC/FULL の出力結果の "Buffer SizeDecr"カラムの下でカウントされます。

次のように /IPCHANNEL 修飾子を使用すると， IP チャネルのデータ要約を表示できます。

$ SHOW CHANNEL <nodename>/IPCHANNEL

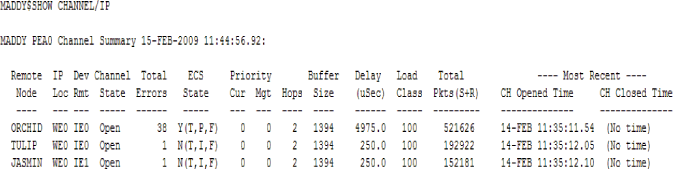

図 21-3 SHOW CHANNEL/IP の出力例

次のように /LANCHANNEL 修飾子を使用すると， LAN チャネルのデータ要約を表示できます。

$ SHOW CHANNEL/LANCHANNEL

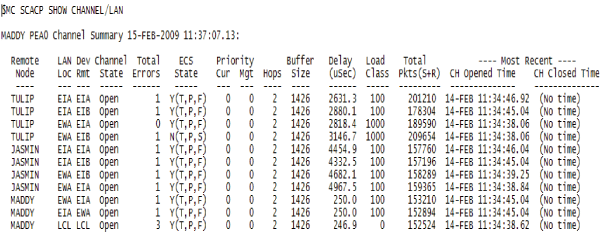

図 21-4 SHOW CHANNEL/LANCHANNEL 出力例

SHOW CIRCUIT

SCA サーキット情報を表示します。各ノード名は，単一のサーキットを一意に識別するために追加のパラメータを指定して，さらに修飾することができます。

形式

SHOW CIRCUIT ノード名

パラメータ

ノード名[,...]

個別のノードへの特定のサーキットを含めます。指定にはワイルドカードを使用できます。

修飾子

/EXCLUDE=(ノード名[/PORT=ポート名[/RSTATION=n]][,...])

あるノードへの特定のサーキットを除外できます。同一のノードに対して複数のサーキットが存在する場合， /PORT および /RSTATION 修飾子を使用すると一意にサーキットを識別できます。

/PORT=ポート名[/RSTATION=n]

同一のノードに対して複数のサーキットが存在する場合， /PORT および /RSTATION 修飾子を使用すると一意にサーキットを識別できます。 /RSTATION 修飾子は，/PORT 修飾子とともにのみ使用できます。

例

SCACP>SHOW CIRCUIT

ポート PEA0 を経由するノードへのすべてのサーキットを表示します。

Circuit data for CLUIO2 at 07-DEC 11:55:31.80 Node Port Priority Load Remote Remote Name Name Cur Mgt Class State Station Type -------- -------- ---- ---- -------- -------- ------- -------- LYNX03 PEA0 0 0 10 Open dc NI CLUIO1 PEA0 0 0 10 Open dd NI PRMMC2 PEA0 0 0 10 Open de NI RXBOT1 PIB0 5 0 48 Open 4 RF72 RXTOP1 PIB0 5 0 48 Open 1 RF73 RXTOP0 PIB0 5 0 48 Open 0 RF73 CLUIO1 PIB0 5 0 48 Open 7 N710 R4JC3I PIC0 5 0 48 Open 7 RF73 R4HLEK PIC0 5 0 48 Open 5 RF73 R4XEWM PIC0 5 0 48 Open 3 RF73 R4A1FN PIC0 5 0 48 Open 2 RF73 R4XSVE PIC0 5 0 48 Open 4 RF73 R4VLNI PIC0 5 0 48 Open 1 RF73

SCACP>SHOW CIRCUIT* /PORT=PEA0

この SHOW CIRCUIT コマンドは，すべてのノードへのすべてのサーキットを表示します。

Circuit data for CLUIO2 at 07-DEC 12:42:23.03 Node Port Priority Load Remote_Port Name Name State Cur Mgt Class Number Type -------- -------- -------- ---- ---- -------- ------- -------- LYNX03 PEA0 Open 0 0 100 dc NI CLUIO1 PEA0 Open 0 0 10 dd NI PRMMC2 PEA0 Open 0 0 10 de NI

SHOW IP_INTERFACE

PEdriver デバイス IP インタフェース・データを表示します。各デバイスはシステム上の IP インタフェースで，NISCA 通信に使用可能です。

形式

SHOW IP_INTERFACE IPインタフェース

パラメータ

IPインタフェース名[,...]

1 つあるいは複数の IP インタフェースを指定します。指定にはワイルドカードを使用できます。

• 除外する IP インタフェースを指定するには，/EXCLUDE 修飾子を使用します。

• デバイス名の表示には SHOW IP_INTERFACE コマンドを使用します。

修飾子

/ALL

すべての IP インタフェース・データを含めます。

/COUNTERS

PEdriver およびカウンタが維持するデバイス・カウンタ・データを含めます。

/EXCLUDE=(IP_INTERFACES[,...])

指定した IP デバイスを除外します。指定にはワイルドカードを使用できます。

/INTERVAL

/COUNTERS の表示に対して，最後に SHOW コマンドを実行した後で変化したカウンタを表示します。

/n

n 番目のページを表示します。マルチページ表示で特定のページを選択するには，表示したいページの番号を指定します。

/OUTPUT=filespec

出力するファイルを指定します。

/SDA

SDA 形式で表示された IP インタフェース・データを含めます。 1 つの IP インタフェースに対して 1 つの表示にすべてのデータが収集されます。

/SUMMARY

IP インタフェースの要約データを含めます。これは，/ALL，/COUNTERS，/SDA の修飾子が指定されていない場合の省略時の設定です。

例

SCACP>SHOW IP_INTERFACE/ALL

以下に示すのは， SHOW IP_INTERFACE/ALL コマンドの出力例です。

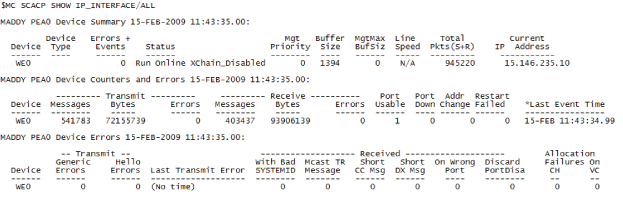

図 21-5 SHOW IP_INTERFACE/ALL の出力例

SCACP>SHOW IP_INTERFACE/COUNTERS

IP インタフェース・カウンタを表示します。

表 21-3 に IP/LAN デバイス・エラー・データを示します。

IP インタフェースに関しては，以下の理由でエラーカウントが増えます。これらのエラーは，いずれかのエラーコードで表示されます。

• インタフェースがデータを送信できない (SS$_SUSPENDED)

• リンクが切れた (SS$_LINKDISCON)

SHOW LAN_DEVICE

PEdriver デバイス・データを表示します。それぞれのデバイスは，システム上にあるローカル LAN デバイスであり，NISCA 通信に使用できます。

形式

SHOW LAN_DEVICE LAN デバイス名

パラメータ

LAN デバイス名[,...]

特定の LAN デバイスを含めます。指定にはワイルドカードを使用できます。

/EXCLUDE 修飾子を使用すると，LAN デバイスを除外できます。

SHOW LAN_DEVICE コマンドを使用すると，デバイス名を表示できます。

修飾子

/ALL

全デバイス・データを含めます。

/COUNTERS

PEdriver で保守されるデバイス・カウンタ・データと， LAN ドライバで保守されるカウンタ・データを含めます。

/EXCLUDE=(LAN デバイス名[,...])

特定の LAN デバイスを除外します。指定にはワイルドカードを使用できます。

/INTERVAL

/COUNTERS の表示に対して，最後に SHOW コマンドを実行した後で変化したカウンタを表示します。

/n

n 番目のページを表示します。複数ページ表示で特定のページを選択するには，表示するページの番号を指定します。

/OUTPUT=ファイル指定

指定したファイルを作成し，そこに出力します。

/SDA

SDA 形式で表示された LAN デバイス・データを含めます。 1 つの LAN デバイスに対して 1 つの表示にすべてのデータが収集されます。

/SUMMARY

デバイス要約データを含めます。これは，/ALL，/COUNTERS，/SDA の修飾子が指定されていない場合の省略時の設定です。

例

SCACP> SHOW LAN_DEVICE/COUNTERS

デバイス・カウンタを表示します。

SCACP> SHOW LAN_DEVICE/COUNTERS/INTERVAL
SCACP> SPAWN WAIT 0:0:10
SCACP> SHOW LAN_DEVICE/COUNTERS/INTERVAL

最初のコマンドは，最後の SHOW コマンド以降に変わったデバイス・カウンタを表示します。 SPAWN コマンドは DCL WAIT コマンドに対して 10 秒の遅延を挿入するように命令します。 2 番目の SHOW コマンドは，10 秒後のカウンタを表示します。

SCACP> SHOW LAN_DEVICE/COUNTERS

以下に示すのは SHOW LAN/ALL コマンドの出力例です。

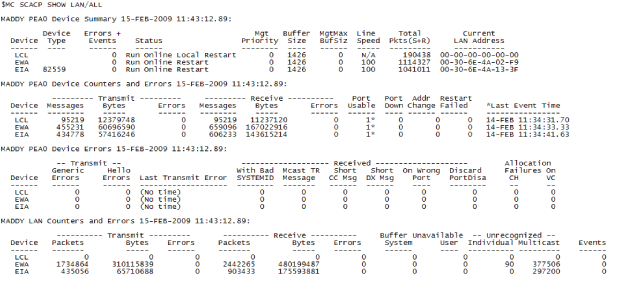

図 21-6 SHOW LAN/ALL の出力例

LAN エラーの一覧については， 表 21-3 を参照してください。

SHOW PORT

選択した SCA ポートに関する情報を表示します。

形式

SHOW PORT ポート名

パラメータ

ポート名[,...]

特定の SCA ポートについての情報を表示します。指定にはワイルドカードを使用できます。ポート名を指定しないと，ノードのすべてのポートが表示されます。

修飾子

/EXCLUDE=(ポート名[,...])

表示から特定のポート名を除外します。ポート名の指定にはワイルドカードは使用できません。

/OUTPUT=ファイル指定

指定したファイルを作成し，コマンドをそのファイルに出力します。

例

SCACP> SHOW PORT

次に似た出力が生成されます。

Port data for CLUIO2 at 06-DEC 15:01:25.82 Port Mgt Msgs Msgs Dgrams Dgrams Name Prio Sent Rcvd Sent Rcvd ------ ---- ---------- ---------- ---------- ---------- PEA0 0 64582 92237 0 0 PIB0 0 95276 148937 0 0 PIA0 0 0 0 0 0 PIC0 0 62030 115148 0 0

SHOW TRACE

PEdriver トレース・データとパラメータを表示します。

注意 このコマンドは，弊社のサービス担当および OpenVMS Engineering 部門の使用に限定されています。トレース用コマンドとその出力は今後のリリースで変更する可能性があります。

形式

SHOW TRACE ノード名

パラメータ

ノード名[,...]

特定のノードへのチャネルを含めます。指定にはワイルドカードを使用できます。

各ノード名には，オプションの修飾子を使ってローカルやリモートのデバイス名を追加することができます。ローカルとリモートのデバイス名が何も指定されない場合，指定されたノードに関連するすべてのチャネルが含められます。

SHOW CHANNEL コマンドを使用すると，ノード名，およびローカルとリモートのデバイス名を表示できます。

修飾子

/CONTEXT

PEdriver トレース設定とイベント定義のみを表示します。この修飾子が指定されていない場合，トレース・イベント・データが表示されます。

/EVENT=(イベント1[,...])

特定のイベントのトレースを許可します。指定にはワイルドカードを使用できます。省略時の設定は，トレース・バッファ内にあるすべてのイベントです。

SHOW TRACE/CONTEXT コマンドを使用すると，イベント名を表示できます。

/EXCLUDE[=(ノード名[,...])

特定のノードに対するチャネルを除外します。指定にはワイルドカードを使用できます。各ノード名には，オプションの修飾子を使ってローカルやリモートのデバイス名を追加することができます。

ローカルとリモートのデバイス名が何も指定されない場合，指定されたノードに関連するすべてのチャネルが含められます。

/GLOBAL (ノードが指定されない場合の省略時設定)

/NOGLOBAL (ノードが指定された場合の省略時設定)

グローバル・トレース・データが戻されるかどうかを指定します。

/INPUT=ファイル名

指定されたファイルからデータを読み込み，それを表示します。

/LOCAL_DEVICE=(LAN デバイス名[,...])

チャネルのローカル終端を識別する特定の LAN デバイスを含めます。 LAN デバイスの指定にはワイルドカードを使用できます。

SHOW LAN_DEVICE コマンドを使用すると，デバイス名を表示できます。

/OUTPUT=ファイル名

指定したファイルを作成し，そこに出力します。ファイル名の拡張子が .DMP である場合，後で /INPUT 修飾子を使って表示できるように，トレース・データがダンプ・ファイルに書き込まれます。

/REMOTE_DEVICE=(LAN デバイス名[,...])

チャネルのリモート終端を識別する特定の LAN デバイスを含めます。 LAN デバイスの指定にはワイルドカードを使用できます。

SHOW LAN_DEVICE コマンドを使用すると，デバイス名を表示できます。

/SORT

/NOSORT (省略時の設定)

チャネル，VC，トレース・バッファのすべてで順次番号によってソートされたトレース・データを返します。省略時の設定では，トレース・データはチャネルと VC に対して一度に 1 つずつ順に戻され，チャネルと VC 全体では順番になっていません。

例

SCACP> SHOW TRACE/CONTEXT

トレース設定と定義を表示します。

SCACP> SHOW TRACE/OUTPUT=NODE10.TRC

トレース・データを表示し，指定されたファイルに書き込みます。

SHOW TRACE/CONTEXT コマンドの画面出力例は次のとおりです。

SYS999 Trace Context 31-JAN-2001 10:59:28.25: Trace buffer size requested 2048 bytes Trace buffer total allocated 92160 bytes Trace buffer allocations 45 successful Trace buffer allocations 0 failed Current trace sequence number 812286047 System cycle counter 404196 cps Stop tracing 0 events after stop event Trace Stop Default Event ----- ---- ------- ----- Active Y Error Active Penalize_ch Active Timer Active Listen_timr Active Handsh_timr Active Size_probe Active Delay_msmt Active Verf_vack Active Y CC_event Active Y CC_state Active Y Path_state Active Y ECS_state Active ACK_process Active Y Chan_update Active Rcvd_CC_msg Active Rcvd_TR_msg Active Send_TR_msg Active Xmt_failed Active Y VC_state Active ACK_timeout Active Y TMO_listen Y No_path Channel Selection: Local Dev Remote Dev Remote Node Name Selection --------- ---------- ---------------- --------- All channels and VCs selected
