RLOCK クラス・レコードは，ノードにおける動的なロック再マスタリングを監視する際に便利なデータです。 RLOCK クラス・レコードのレコード・タイプは 27，サイズは 44 バイトです。

図 H-20 に RLOCK クラス・レコードの形式を示します。

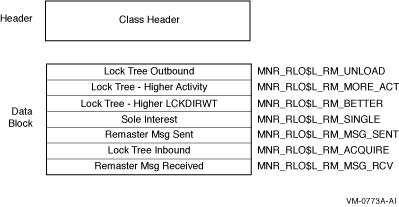

図 H-20 RLOCK クラス・レコードの形式

次の表に RLOCK クラス・レコードのデータ・ブロック・フィールドの説明を示します。

RMS クラス・レコードは，指定のファイルに対するレコード管理サービスを示すデータです。RMS クラス・レコードのレコード・タイプは 20 です。レコード・サイズは，レコードに格納されるクラス・ヘッダ，クラス接頭辞，データ・ブロックのサイズを，次の式で加算して求めます。

16 + 8 + (276 * MNR_CMP$L_ELTCT)

次の図にRMS クラス・レコードの形式を示します。

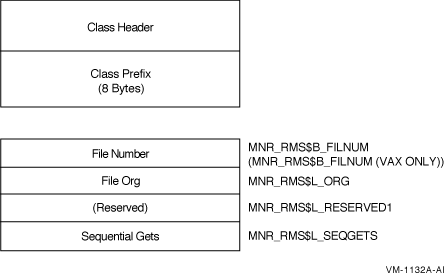

図 H-21 RMS クラス・レコードの形式

次の表にRMS クラス・レコードのデータ・ブロック・フィールドの説明をに示します。

SCS クラス・レコードは，システム内のすべての SCS (システム通信サービス) について，ノード別に SCS 動作を示すデータです。 SCS クラス・レコードのレコード・タイプは 15 であり，サイズは監視対象ノード数によって異なります。バイト単位によるサイズは，レコードに格納されるクラス・ヘッダ，クラス接頭辞，データ・ブロックのサイズを次の式で加算して求めます。

16 + 8 + (56 * MNR_CMP$L_ELTCT の値)

次の図にSCS クラス・レコードの形式を示します。

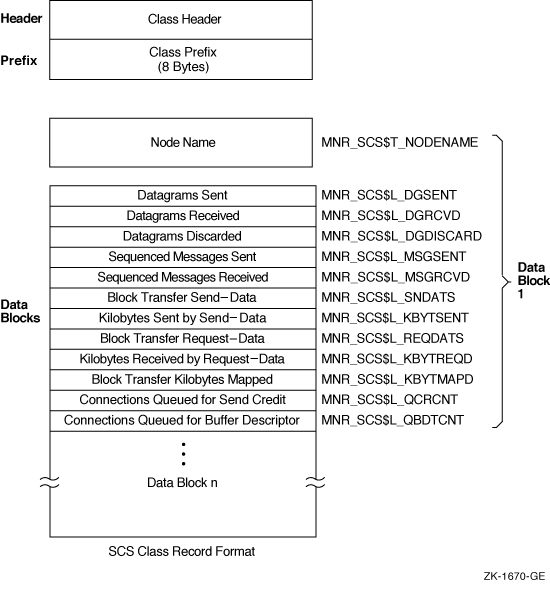

図 H-22 SCS クラス・レコードの形式

次の表にSCS クラス・レコードのデータ・ブロック・フィールドの説明を示します。

STATES クラス・レコードは，各スケジューラ状態にあるプロセスの数を示すデータです。STATES クラス・レコードのレコード・タイプは 1，サイズは 72 バイトです。

次の図にSTATES クラス・レコードの形式を示します。

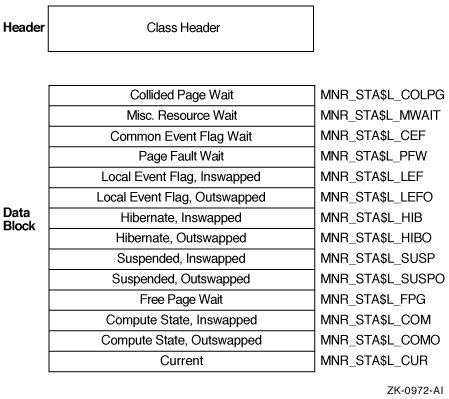

図 H-23 STATES クラス・レコードの形式

次の表にSTATES クラス・レコードのデータ・ブロック・フィールドの説明を示します。

SYSTEM クラス・レコードは，システムの主要構成要素である CPU，メモリ，入出力機構の全体的動作を示すデータです。 SYSTEM クラス・レコードのレコード・タイプは 17，サイズは 52 バイトです。 SYSTEM クラスを記録すると，明示的に指定していない場合でも，PROCESSES，STATES，MODES の各クラスもともに記録されます。

次の図にSYSTEM クラス・レコードの形式を示します。

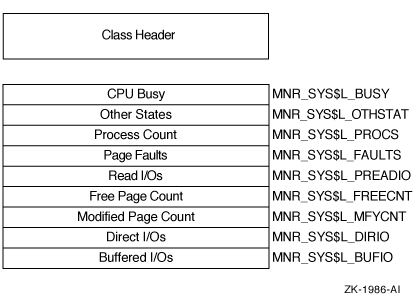

図 H-24 SYSTEM クラス・レコードの形式

次の表にSYSTEM クラス・レコードのデータ・ブロック・フィールドの説明を示します。

TIMER クラス・レコードは，OpenVMS エグゼクティブがタイマ・キュー・エントリ (TQE) を監視する際に便利なデータです。 TIMER クラス・レコードのレコード・タイプは 26，サイズは 32 バイトです。

図 H-25 に TIMER クラス・レコードの形式を示します。

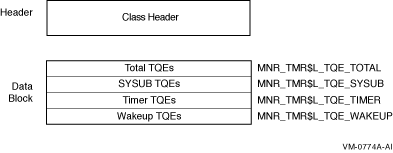

図 H-25 TIMER クラス・レコードの形式

次の表に TIMER クラス・レコード・フィールドの説明を示します。

TRANSACTION クラス・レコードは，DECdtm トランザクション・マネージャの動作を示すデータです。 TRANSACTION クラス・レコードのレコード・タイプは 22，サイズは 72 バイトです。

次の図にTRANSACTION クラス・レコードの形式を示します。

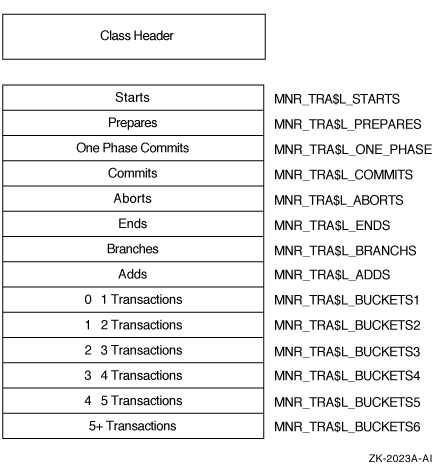

図 H-26 TRANSACTION クラス・レコードの形式

次の表にTRANSACTIONクラス・レコード・フィールドの説明を示します。
