LA_KANJIデータ・タイプは，漢字LA86/LA280/LA380プリンタおよび漢字LN03/LN05レーザプリンタのLA86モードとの互換機能を提供します。この節ではANSIおよびKANJIとの相違点を説明します。

注意 LA_KANJIでは拡張ANSIやKANJIデータ・タイプで使用できる命令は，この節で述べる例外を除いてすべて利用できますが，他製品との互換性および将来のバージョンアップでの互換性を維持するためには，本来のLA86/280/380プリンタでサポートされていない機能を使用することは避けてください。 LA_KANJIデータ・タイプは，すでに LA86/280/380用に作成された日本語文書がある場合を想定して提供されたものです。はじめから日本語トランスレータでの印刷を考えるなら，KANJIデータ・タイプを使用してください。

KANJIデータ・タイプと同様に，LA_KANJIデータ・タイプでは，DEC漢字 1983 年版のみをサポートします。

LA_KANJIでの縦書きは，文字属性指定命令(SGR)のパラメータ10/11で行います。縦書き指定命令(DECKVPM)はLA_KANJIでは無視されます。初期状態は横書き(SGR パラメータ＝10)です。

Ps	意味
10	縦書き解除
11	縦書き
12から19	無視されます

注意 SGRの10〜19以外のパラメータの意味は，拡張ANSIおよびKANJIと同じです。

このSGRでの縦書き指定/解除は，DECKVPMとは異なり，印字方向も印字開始位置も変えません。DEC漢字(2バイト・コード)だけが，左に90度回転させられたようにみえます。さらに，DECKVPMと異なり，命令指定時点からすぐに有効になります。 図 2-2 を参照してください。

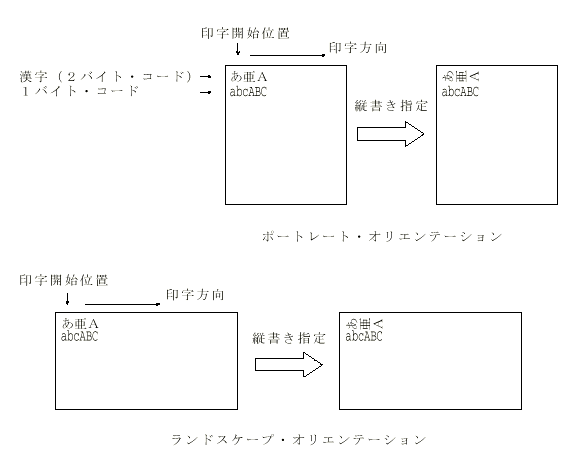

図 2-2 DECKVPMによる縦書き(2)

---

注意 LA_KANJIでは，SGRの10〜19はフォントの選択に使用することはできません。したがって，LA_KANJIではゴシック体フォントを表示することはできません。

LA_KANJIでは，文字サイズ変更命令(GSM)のパラメータ値として，100または200 のみが有効です。パラメータ値200が指定されると，文字を縦または横に倍に拡大します。すでに倍角になっている場合はさらに倍にはなりません。LA_KANJIでは， GSMの他に，文字ピッチ指定命令(DECSHORP)，行拡大命令(DECDWL，DECDHLT，DECDHLB) を使用しても倍角文字が表示できます。

文字ピッチ指定命令(DECSHORP)はANSIおよびKANJIのDECSHORPとは機能が異なり，フォントの変更と横倍角の選択ができます。ポートレート・オリエンテーションとランドスケープ・オリエンテーションで，使用されるフォントは変わります。 表 2-5 と 表 2-6 をご覧ください。

表 2-5 LA_KANJIのDECSHORP -ポートレート・オリエンテーションのとき

Ps	cpi	使用されるフォント
0	10文字/インチ	DEC BUILTIN 1	10ポイント	10cpi
1	10文字/インチ	DEC BUILTIN 1	10ポイント	10cpi
2	12文字/インチ	DEC BUILTIN 1	10ポイント	12cpi
3	13.2文字/インチ	DEC BUILTIN 1	10ポイント	15cpi
4	16.5文字/インチ	DEC BUILTIN 1	8ポイント	18.75cpi
5	5文字/インチ	DEC BUILTIN 1	10ポイント	10cpi横倍角
6	6文字/インチ	DEC BUILTIN 1	10ポイント	12cpi横倍角
7	6.6文字/インチ	DEC BUILTIN 1	10ポイント	15cpi横倍角
8	8.25文字/インチ	DEC BUILTIN 1	8ポイント	18.75cpi横倍角
9	15文字/インチ	DEC BUILTIN 1	10ポイント	15cpi
10	12.77文字/インチ	DEC BUILTIN 1	10ポイント	15cpi
11	6.38文字/インチ	DEC BUILTIN 1	10ポイント	15cpi横倍角
12	8.55文字/インチ	DEC BUILTIN 1	8ポイント	18.75cpi横倍角
13	18文字/インチ	DEC BUILTIN 1	8ポイント	18.75cpi
14	9文字/インチ	DEC BUILTIN 1	8ポイント	18.75cpi横倍角
15	10.3文字/インチ	DEC BUILTIN 1	10ポイント	10.3cpi
16	6.38文字/インチ	DEC BUILTIN 1	10ポイント	15cpi横倍角

表 2-6 LA_KANJIのDECSHORP -ランドスケープ・オリエンテーションのとき

Ps	cpi	使用されるフォント
0	13.6文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi(フォントの値)
1	10文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi
2	12文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi
3	13.2文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi
4	16.5文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi
5	5文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi横倍角
6	6文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi横倍角
7	6.6文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi横倍角
8	8.25文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi横倍角
9	15文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi
10	12.77文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi
11	6.38文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi横倍角
12	8.55文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi
13	18文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi
14	9文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi
15	10.3文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi
16	6.38文字/インチ	DEC BUILTIN 1	6.7ポイント	13.6cpi横倍角

注意 将来，Psの11は全て17.1cpiとして解釈されるようになる予定です。将来の互換性が必要なら，6.38cpiを使う場合は，Psを16にしてください。 テキスト・トランスレータでは，従来の132桁印字をサポートするために，ランドスケープ・オリエンテーションでの印字で自動的に文字サイズを縮小して132桁印字ができるようにしています。ランドスケープのときには，6.7ポイント13.6cpiが初期状態となります。すなわち，従来LA86/280/380 で印刷した場合は10cpiであった文字が， LA_KANJIのランドスケープでは6.7ポイントになります。この状態でDECSHORPを用いて文字間隔を変更した場合，たとえば5cpiにしたとすると，LA86/280/380では10cpiから5cpi に変わりますが，LA_KANJIでは，13.6cpiから5cpiに変わることになります。 要するに，ランドスケープ・オリエンテーションにおいては，LA_KANJIとLA86/280/380で互換性を保てない場合が生じます。

LA_KANJIでは，VTシリーズ・ビデオ端末の機能である4つの行拡大命令をサポートしています。

DECDHLT	ESC 1/11	# 2/3	3 3/3	4倍角文字 (この行のみ有効)
DECDHLB	ESC 1/11	# 2/3	4 3/4	空白行 (この行のみ有効)
DECSWL	ESC 1/11	# 2/3	5 3/5	倍角解除 (この行のみ有効)
DECDWL	ESC 1/11	# 2/3	6 3/6	横倍角文字 (この行のみ有効)

注意 VTシリーズ端末では，DECDHLTは拡大文字の上半分を，DECDHLBは拡大文字の下半分を表示しますが，LA_KANJIではDECDHLTで，拡大した文字全体を印字し， DECDHLBは空白を印字することにより，同じ機能を実現しています。したがって， DECDHLTとDECDHLBは必ずこの順番で，続けて使用するようにしてください。 行拡大命令は，VTシリーズ端末の画面出力をプリンタ上でも表示できるように しますが，VTシリーズ端末ではこれらは行に対する属性です。したがって行拡大命令を同じ行の中で組み合わせて使用することはできません。LA_KANJIでは文字に対する属性として扱われますので，組み合わせての使用は可能ですが，将来のバージョンアップにおける互換性の維持に障害となる可能性がありますので，同じ行のなかで行拡大命令を組み合わせることは避けてください。さらに，行拡大命令をプリンタ固有の命令(たとえば，DECSHORP，GSM等)と組み合わせて使用することは避 けてください。やはり将来のバージョンアップにおける互換性の維持に障害となる可能性があります。

LA_KANJIでは行ピッチ指定命令のパラメータ値0は，6行/インチです。一方， ANSIおよびKANJIではパラメータ値0は，現在有効なフォントの持つ行間隔の値を反映させます。

データ・タイプはいずれも，既存のDEC社のプリンタ製品との互換性を保つようにしていますが，いくつかの相違点もあります。ここでは，データ・タイプごとに，対応するプリンタとの機能の違いを述べます。ANSIデータ・タイプと他の英語版プリンタとの違いは「 Digital ANSI-Compliant Printing Protocol Level 3 Programming Supplement 」で述べられていますので，ここでは弊社の漢字プリンタとの違いのみを述べます。

注意 XON/XOFF，DECRFS，DECFSR，DSR，DA，パリティ，C1コントロール enable/disable モード等の通信制御/ハードウェア状態の報告機能等は，トランスレータの性質上使用できませんので，以下の相違点の説明からは省いてあります。
