表 8-4 にオプション・ビューの一覧を示します。メイン・ウィンドウの「Options」メニューから「Views...」を選択するとオプション・ビューへアクセスできます。

表 8-4 オプション・ビュー

ビュー	説明
ブレークポイント・ビュー	現在設定されているすべてのブレークポイントの一覧を表示する。ブレークポイントが有効か無効か，または条件付きブレークポイントとして設定されているかどうかを示す。ブレークポイント・ビューでは，各ブレークポイントの状態を変更することもできる。
モニタ・ビュー	プログラムの実行時に値をモニタしたい変数の一覧を表示する。プログラムからデバッガに制御が戻ると(たとえば，1ステップ実行したあと，またはブレークポイントに到達したとき)，デバッガは表示されている値を更新する。あるいは，ウォッチポイントを設定して，特定の変数が変更されるたびに実行を停止させることができる。また，ユーザが変数の値を変更することもできる。
命令ビュー	ユーザ・プログラムのデコード済み命令ストリームを表示する。ユーザは命令にブレークポイントを設定することができる。省略時の設定では，対応するメモリ・アドレスとソース行番号が命令の左側に表示される。このアドレスと行番号を表示しないように選択することもできる。
レジスタ・ビュー	すべての機械語レジスタの現在の内容を表示する。プログラムからデバッガに制御が戻ると，デバッガは表示されている値を更新する。レジスタ・ビューでは，ユーザがレジスタ内の値を変更することもできる。
タスキング・ビュー	タスキング・プログラムのすべての存在している (未終了)タスクの一覧を表示する。また，各タスクについての情報が表示されるので，ユーザは各タスクの状態を変更することができる。

図 8-5 では，「View」メニューを 図 8-4 のように選択した結果として表示される，ブレークポイント・ビュー，モニタ・ビュー，レジスタ・ビューの構成の例を示します。

図 8-6 では，命令ビューを示しています。このウィンドウは，分割ウィンドウになっているため，使いやすい位置に配置することができます。 図 8-7 は，タスキング・ビューを示しています。

表示されるレジスタと命令はシステム固有なので注意してください。 図 8-5 と 図 8-6 は， Integrity 固有のレジスタおよび命令です。

すべてのウィンドウは移動したりサイズを変更できます。デバッガを再起動したときにウィンドウとビューの特定の構成が自動的に設定されるように，その構成を保存しておくこともできます ( 第 10.10.1 項 を参照)。

注意 UI アプリケーションをデバッグするときに，多くのデバッガ・ウィンドウがユーザ・プログラムのウィンドウと重なり合う場合には，X サーバはユーザ・プログラムを異常終了させることがあります。 この問題を回避するには，ユーザ・プログラムに属すウィンドウにデバッガのウィンドウが重ならないようにしてください。

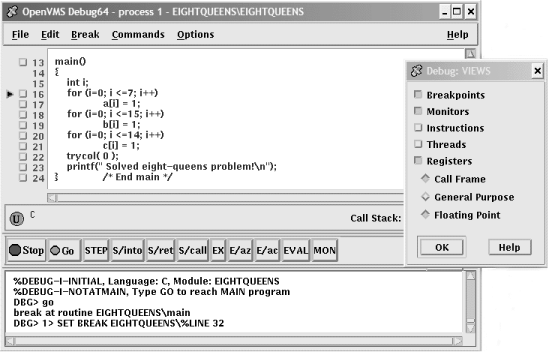

図 8-4 デバッガ・メイン・ウィンドウ

---

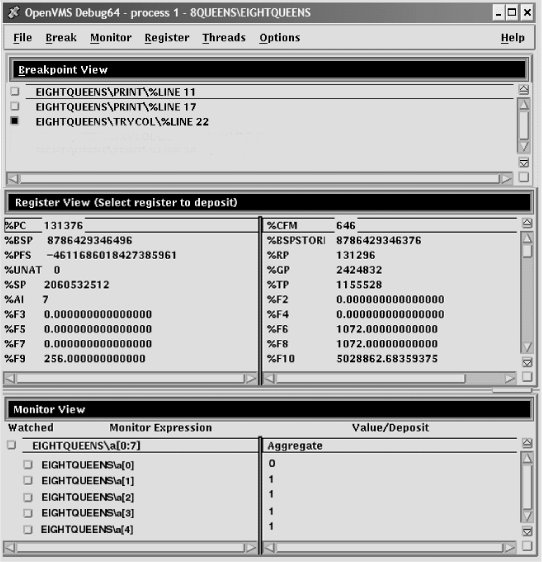

図 8-5 ブレークポイント・ビュー，モニタ・ビュー，レジスタ・ビュー

---

図 8-6 命令ビュー

---

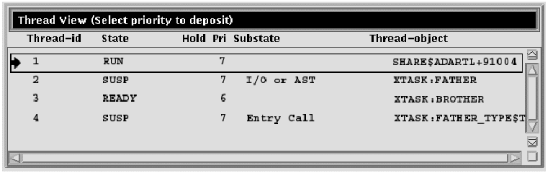

図 8-7 スレッド・ビュー

---

図 8-8 と 表 8-5 では，オプション・ビュー・ウィンドウ上のメニューについて説明します。

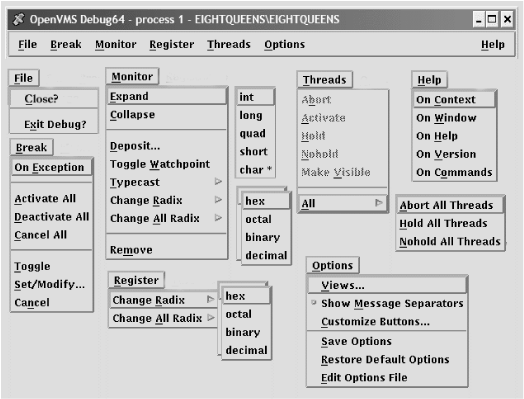

図 8-8 オプション・ビュー・ウィンドウ上のメニュー

---

表 8-5 オプション・ビュー・ウィンドウ上のメニュー

メニュー	項目	説明
File	Close	オプション・ビュー・ウィンドウをクローズする。
	Exit Debugger	デバッグ・セッションを終了し，デバッガを終了する。
Break	On Exception	プログラム実行中にシグナル通知された例外でブレークする。
	Activate All	以前に設定したブレークポイントをすべて有効にする。
	Deactivate All	以前に設定したブレークポイントをすべて無効にする。
	Cancel All	デバッガのブレークポイント・リストとブレークポイント・ビューからブレークポイントをすべて削除する。
	Toggle	ブレークポイントの有効と無効を切り替える。
	Set/Modify...	( 特定の条件やアクションに関連付けられた ) 新しいブレークポイントを指定の箇所に設定する。
	Cancel	個々のブレークポイントをキャンセル ( 削除 ) する。
Monitor	Expand	モニタ・ビューの出力を拡大し，選択されている項目の各構成要素の値と集合体の値を表示する。
	Collapse	モニタ・ビューの出力を縮小し，選択されている項目の各構成要素の値は表示せず，集合体の値だけを表示する。
	Deposit...	モニタしている要素の値を変更する。
	Toggle Watchpoint	選択されたウォッチポイントの有効と無効を切り替える。
	Typecast	サブメニューを使用し，選択された変数の出力を int，long，quad，short，またはchar* に型キャストする。
	Change Radix	サブメニューを使用し，選択された変数の出力の基数を 16，8，10，または 2 に変更する。
	Change All Radix	サブメニューを使用し，以後モニタするすべての要素の出力の基数を 16，8，10，または 2 に変更する。
	Remove	モニタ・ビューから要素を削除する。
Register	Change Radix	サブメニューを使用し，選択されたレジスタの基数を 16，8，10，または 2 に変更する。
	Change All Radix	サブメニューを使用し，すべてのレジスタの基数を 16，8，10，または 2 に変更する。
Tasks	Abort	選択されたタスクを次の可能な機会に終了させる。
	Activate	選択されたタスクをアクティブ・タスクにする。
	Hold	選択されたタスクを保留にする。
	Nohold	選択されたタスクの保留を解除する。
	Make Visible	選択されたタスクを可視タスクにする。
	All	サブメニューを使用し，すべてのタスクを強制終了するか，またはすべてのタスクの保留を解除する。
Options	Views...	次のビューの 1 つまたはいくつかを表示する。 ブレークポイント・ビュー モニタ・ビュー レジスタ・ビュー タスキング・ビュー 命令ビュー
	Customize Buttons...	プッシュ・ボタン・ビューのプッシュ・ボタンやそれに対応したデバッガ・コマンドの変更，追加，削除，並べ替えを行う。
	Save Options	ウィンドウとビューの構成やプッシュ・ボタンの定義など，会話形式でカスタマイズ可能な HP DECwindows Motif for OpenVMS 機能の現在の設定を保存する。これにより，次にデバッガを起動するとき，デバッガの現在の構成が維持されるようになる。
	Restore Default Options	システムの省略時デバッガ・リソース・ファイル DECW$SYSTEM_DEFAULTS:VMSDEBUG.DAT をユーザ指定リソース・ファイル DECW$USER_DEFAULTS:VMSDEBUG.DAT にコピーする。省略時のオプションは，次にデバッガを起動するときに有効になる。
	Edit Options File	デバッグ・エディタで，ユーザ指定リソース・ファイル DECW$USER_DEFAULTS:VMSDEBUG.DAT のロードと表示を行い，表示と変更ができるようにする。
Help	On Context	コンテキスト依存のオンライン・ヘルプを表示可能にする。
	On Window	OpenVMS デバッガについての情報を表示する。
	On Help	オンライン・ヘルプ・システムについての情報を表示する。
	On Version	デバッガのこのバージョンについての情報を表示する。
	On Commands	デバッガ・コマンドについての情報を表示する。

HP DECwindows Motif for OpenVMS インタフェースはコマンド・インタフェースの上に設けられています。コマンド行は，コマンド・ビューの最終行にあり，コマンド入力プロンプト ( DBGD ) によって識別されますが，次の場合，このプロンプトにデバッガ・コマンドを入力することができます。

• ある種の操作において HP DECwindows Motif for OpenVMS インタフェースのメニューとプッシュ・ボタンを使用する代わりにコマンドを入力する場合

• HP DECwindows Motif for OpenVMS インタフェースのプルダウン・メニューとプッシュ・ボタンからは利用できないデバッグ・タスクを行う場合

図 8-9 に，コマンド・ビューで RUN コマンドを実行した状態を示します。

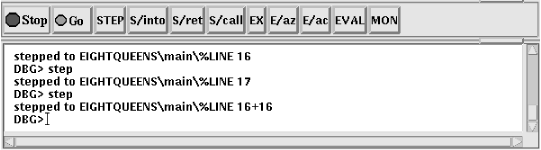

図 8-9 プロンプトでのコマンドの入力

---

HP DECwindows Motif for OpenVMS インタフェースのプルダウン・メニューとプッシュ・ボタンを使用する場合，デバッガはユーザの入力をデバッガ・コマンドに変換し，これらのコマンドをコマンド行にエコーバックします。その結果，ユーザがコマンドを記録できるようになります。エコーバックされたコマンドと，ユーザが明示的に入力したコマンドとを視覚的に区別することはできません。

デバッガのコマンド・インタフェースについての詳しい説明は， 第 2 部 を参照してください。各コマンドのオンライン・ヘルプについての説明は， 第 8.4.3 項 を参照してください。

デバッガ・コマンドはプロンプトで対話的に入力するだけでなく，デバッガ初期化ファイルとコマンド・ファイルに格納しておいて， HP DECwindows Motif for OpenVMS 環境内で実行することができます。

また，コマンド入力プロンプトで使用できるキーパッド・サポートを利用することもできます。このキーパッド・サポートは，コマンド・インタフェースに用意されている多様なキーパッド・サポートのサブセットです。キーパッド・サポートについては付録 A で説明します。コンピュータのキーパッドの個々のキーに割り当てられているコマンドを 表 8-6 に示します。

表 8-6 HP DECwindows Motif for OpenVMSデバッガ・インタフェースのキーパッド定義

コマンド	対応するキー
Step/Line	KP0
Step/Into	GOLD-KP0
Step/Over	BLUE-KP0
Examine	KP1
Examine^	GOLD-KP1
Go	KP,
Show Calls	KP5
Show Calls 3	GOLD-KP5

このいずれかのコマンドを入力するには，各コマンドに対応する，キーパッド上の 1 つまたは複数のキーを押してから ENTER キーを押します (GOLD キーは PF1，BLUE キーは PF4 です )。

キーのバインディングの変更，またはコマンドを割り当てられていないキーパッド・キーへの割り当てについては， 第 10.10.4.4 項 を参照してください。

---
