第 7 章
OpenVMS Cluster ストレージ・インターコネクトとしての Fibre Channel の構成

OpenVMS の大きな利点は,ネットワーク構成と OpenVMS Cluster System 構成用のインターコネクトとプロトコルを幅広くサポートしていることです。この章では,シングル・システム用のストレージ・インターコネクトと,マルチホスト OpenVMS Cluster システム用の共用ストレージ・インターコネクトとしての Fibre Channel 用 OpenVMS Alpha サポートについて説明します。

この章の構成は,以下のとおりです。

Fibre Channel 構成のマルチパス・サポートについては, 第 6 章 を参照してください。

注意

この章では,Fibre Channel インターコネクトを模式的に図示します。ノードとストレージ・サブシステムが接続されている部分は水平線で表します。物理的には, Fibre Channel インターコネクトは, 図 7-1 に示すように,スイッチから常に放射状に配線されます。

ストレージ・サブシステムにおける複数の SCSI ディスクと SCSI バスも簡略化されています。 1 つ以上の HSGx コントローラがホストに対する論理ユニットとしてサービスする複数のディスクと SCSI バスは,図では単独の論理ユニットとして表示されています。

この章では,表現を簡略化するために,HSG という語を使って HSG 60 と HSG 80 の両方を表しています。ただし, 表 7-2 のように, HSG 60 と HSG 80 の違いを強調する場合は例外です。このような場合は, HSG60 または HSG80 を使用しています。

7.1 Fibre Channel の概要

Fibre Channel は,他のインターコネクトに比べさまざまな利点を備えた ANSI 標準ネットワークとストレージ・インターコネクトです。その主な特徴を 表 7-1 に示します。

表 7-1 Fibre Channel の特徴
特徴 説明
高速伝送 毎秒 1.06 GB,全二重,シリアル・インターコネクト (毎秒 100 MB のデータを同時に送受信可能)
媒体の選択 OpenVMS は,光ファイバ媒体をサポートしています。
長距離インターコネクト OpenVMS は,リンク当たり 500 m のマルチモード・ファイバとリンク当たり最大 100 km のシングルモード・ファイバをサポートしています。
複数のプロトコル OpenVMS は,SCSI--3 をサポートしています。将来は IP,802.3,HIPPI,ATM,IPI その他をサポート予定。
各種トポロジ OpenVMS は,スイッチ FC (高いスケーラビリティの複数同時通信) と複数のスイッチをサポートしています。将来的には,複合アービトレーション・ループとスイッチをサポート予定。

現在,OpenVMS 実装は,次のものをサポートしています。

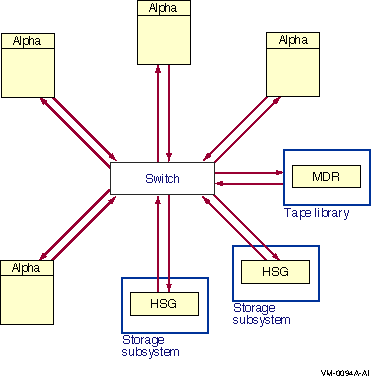

図 7-1 はスイッチ・トポロジを論理的に表した図です。 FC ノードは,Alpha ホストかストレージ・サブシステムのどちらかです。ノードからスイッチまでの各リンクは,専用の FC 接続です。スイッチは,ノード・ペア間で保存/送信パケットの配信をします。非結合ノード・ペア間の同時通信はスイッチでサポートしています。

図 7-1 スイッチ・トポロジ (論理図)

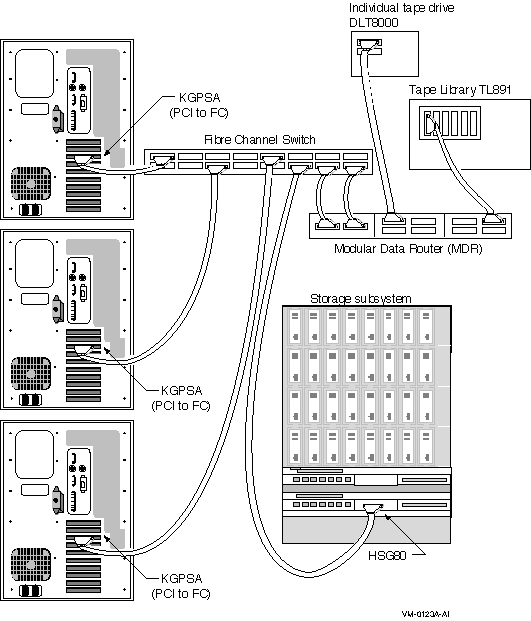

図 7_2 は,Fibre Channel スイッチ・トポロジの実体図を表しています。 図 7_2 は解りやすくするために簡素化しています。一般的な構成では 第 7.3.4 項 に示すように,可用性を高めるために Fiber Channel インターコネクトを多重化しています。

図 7-2 スイッチ・トポロジ (実体図)


7.2 Fibre Channel 構成のサポート

OpenVMS Alpha は, 表 7-2 にリストされている Fibre Channel デバイスをサポートしています。 Fibre Channel ハードウェア名の規則では,Fibre Channel 固有のハードウェアを G という文字で表します。他の Fibre Channel 機器による Fibre Channel 構成はサポートしていません。オペレーティング・システムとファームウェアの必要最小バージョンを確認するには,リリース・ノートを参照してください。

すべての OpenVMS Fibre Channel 構成で,実行している OpenVMS バージョン用の最新のアップデート・キットを使用することをお勧めします。

これらのキットのルート名は FIBRE_SCSI です。 FIBRE_SCSI は以前は FIBRECHAN と呼ばれていました。このキットは,次のウェブ・サイトから入手することができます。


http://www.compaq.com/support/

表 7-2 Fibre Channel ハードウェアの構成要素
構成要素名 説明
AlphaServer 800, 1 1000A, 2 1200,4000, 4100,8200,8400,DS10,DS20,DS20E,ES40,GS60,GS60E,GS80,GS140, GS160,および GS320 Alpha ホスト
HSG80 Fibre Channel コントローラ・モジュール。2 つの Fiber Channel ホスト・ポートを装備。 6 つの SCSI ドライブ・バスをサポート。
HSG60 Fibre Channel コントローラ・モジュール。2 つの Fibre Channel ホスト・ポートを装備。2 つの SCSI バスをサポート。
MDR Fibre Channel Modular Data Router。SCSI テープまたは SCSI テープ・ライブラリへのブリッジです。MDR は,Fibre Channel スイッチに接続する必要があります。MDR は Alpha システムには直接接続できません。
KGPSA-BC,KGPSA-CA OpenVMS Alpha PCI とマルチモード Fibre Channel とを接続するホスト・アダプタ
DSGGA-AA または -AB および DSGGB-AA または -AB 8 ポートまたは 16 ポート Fibre Channel スイッチ
VLGBIC 長距離 Gigabit インタフェース・コンバータ(GBIC)。シングル・モード光ファイバ・ケーブルを使った長距離構成で使用されます。 VLGBIC の注文番号は 169887-B21 です。
シングル・モード,光ファイバ・ケーブル シングル・モードの光ファイバ・ケーブルは最大 100 Km まで使用できます。
BNGBX- nn マルチモード光ファイバ・ケーブル ( nn はメートル単位の値)


1AlphaServer 800 で,KGPSA をインストールした場合は,必須 S3 Trio を無効にする必要があります。
2このモデルでは,FC ディスクのコンソール・サポートは使用できません。

OpenVMS は,最新の『Compaq StorageWorks Heterogeneous Open SAN Design Reference Guide 』(AA-RMPNA-TE) および Data Replication Manager (DRM) のユーザ・マニュアルで説明されている Fibre Channel SAN 構成をサポートします。これには,以下のサポートが含まれています。

StorageWorks のマニュアルは StorageWorks のウェブ・サイトから入手できます。最初に製品を検索してから,マニュアルにアクセスできます。WWW アドレスは,次のとおりです。


http://www.compaq.com/storage

StorageWorks のマニュアルで説明されている構成内では,OpenVMS は以下の機能と制限があります。

この構成サポートは,このマニュアルの改訂時点で有効なものです。

すでに説明した構成に加え,OpenVMS は SANworks Data Replication Manager もサポートしています。これは長距離で Fibre Channel を使用するためのリモート・データ保管ソリューションです。詳細は,次の Compaq StorageWorks のウェブ・サイトを参照してください。


http://www.compaq.com/products/storageworks

7.2.1 Fibre Channel 修正キット

新しい Fibre Channel ハードウェアとより大規模な構成の取り込みは,継続的に行われています。新しいハードウェアとより大規模な構成を使用する場合は, OpenVMS の Fibre Channel サポートを拡張しなければならない場合があります。 OpenVMS のリリースとリリースの間での Fibre Channel ソフトウェアの拡張と修正は,修正キットを使って行うことができます。実行しているオペレーティング・システムのアップデートについては,Fibre Channel のウェブ・サイト ( http://www.openvms.compaq.com/openvms/fibre/) と弊社のサポートのウェブ・サイト ( http://www.compaq.com/support/) で,ご使用のOSバージョンに関する情報を参照されることをお勧めします。

各キットの最新バージョンは,常に弊社のサポートのウェブ・サイトにあります。

7.2.2 複合バージョンと複合アーキテクチャのクラスタ・サポート

共用 Fibre Channel OpenVMS Cluster ストレージは,複合バージョンと複合アーキテクチャの両 OpenVMS Cluster システムでサポートされています。この場合,以下の構成要件を適用します。

7.2.3 Fibre Channel と Volume Shadowing for OpenVMS

Fibre Channel サポートが OpenVMS Alpha に導入され, Volume Shadowing for OpenVMS を使用した,直接接続の Fibre Channel ストレージのシャドウイングが利用できるようになりました。 OpenVMS Alpha バージョン 7.2-1 では,このサポートが Fibre Channel マルチパス・デバイスのシャドウイングにまで拡張されています。

7.2.4 Fibre Channel および OpenVMS Galaxy の構成

Fibre Channel は,すべての OpenVMS Galaxy 構成でサポートされています。 Galaxy 構成の詳細は,『Compaq OpenVMS Alpha パーティショニングおよび Galaxy ガイド』を参照してください。

7.3 構成例

この節では,Fibre Channel の構成例を示します。構成は,最初に示す最小の構成に,冗長構成要素を加えて,可用性,パフォーマンス,およびスケーラビリティのレベルを上げていく方法で,交互に構築していきます。

7.3.1 デュアル・ポート・ストレージを備えたシングル・ホスト

図 7-3 は,ストレージ・インターコネクトに Fibre Channel を使用したシングル・システムです。

図 7-3 1 つのデュアル・ポート・ストレージ・コントローラを備えたシングル・ホスト


この構成の以下の点に着目してください。
