6.1.3 両方の種類のマルチパス・フェールオーバを組み合わせた構成 |
 |

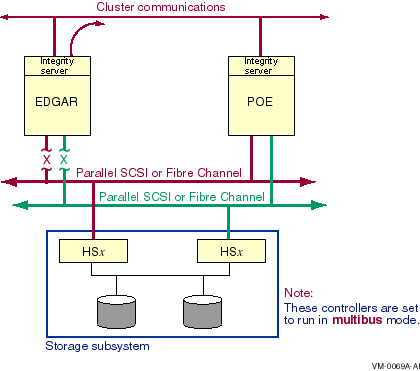

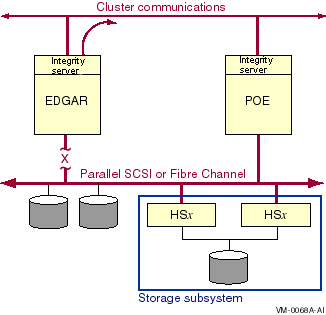

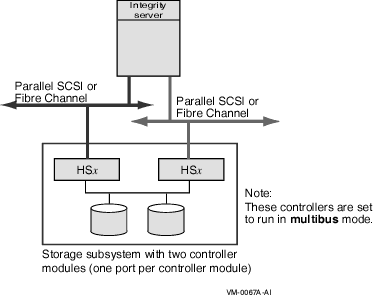

図 6-3 に示すように，マルチホスト SCSI OpenVMS クラスタ・システムでは，クラスタを両方の種類のマルチパス・フェールオーバ ( 直接 SCSI から直接 SCSI と直接 SCSI から MSCP サービス対象の SCSI) に構成することによりディスク・ストレージの可用性を強化できます。
図 6-3 インターコネクトが 2 つの直接 SCSI から MSCP サービス対象構成
この構成では，次の点に着目してください。
- 両方のノードが両方のストレージ・インターコネクトに直接接続されている。
- 両方のノードがクラスタ通信用の 2 番目のインターコネクトに接続されている。
- 各 HSx ストレージ・コントローラが 1 本のインターコネクトにだけ接続されている。
- 両方の HSx ストレージ・コントローラは同じキャビネットにある。
この構成には，「直接 SCSI フェールオーバ」と「直接から MSCP サービス対象 SCSI へのフェールオーバ」の両方の利点があります。
このタイプの構成では， SAS およびそのコントローラ (LSI 1068 あるいは LSI 1068e) も使用できます。
マルチパス SCSI と FC 構成の要件については， 表 6-1 を参照してください。
表 6-1 マルチパス SCSI と FC 構成の要件
| ホスト・アダプタ
|
パラレル SCSI の場合，KZPBA-CB を使用します。 OpenVMS でディスク・マルチパス・フェールオーバをサポートする唯一の SCSI ホスト・アダプタです。Fibre Channel の場合，KGPSA-BC と KGPSA-CA の両方が OpenVMS でマルチパス・フェールオーバをサポートします。
|
| Alpha コンソール・ファームウェア
|
HSZ70 と HSZ80 を備えたシステムでは，最小更新レベルは，5.3 または 5.4 であり，AlphaServer によって異なります。 HSG80 を備えたシステムでは，最小更新レベルは 5.4 です。
|
| コントローラ・ファームウェア
|
HSZ70 の場合, 最小更新レベルは 7.3 です。 HSZ80 の場合，8.3 です。HSG80 の場合，8.4 です。 MDR の場合，最小更新レベルは 1170 です。
|
| コントローラ・モジュール・モード
|
マルチバス・モードに設定します (ディスクのみ)。選択は，HS
x コンソールで行います。
|
| 全接続
|
マルチバス・モードで HS
x に接続されているすべてのホストには，両方の HS
x コントローラ・モジュールまでのパスが必要です。異なるコントローラに排他的に接続されているホストは，コントローラ間で論理ユニットをあちらこちらに切り替え，I/O が実行されるのを防ぐためです。
これを防ぐには，常にホストからコントローラ・モジュールへ全接続されるようにしておきます。コントローラとのホストの接続に障害が発生すると，以下のどれかの操作が実行され，パスの切り替えが無限に繰り返されるのを防ぎます。
- 接続を迅速に修復する。
- 他のホストが特定の接続のコントローラに切り替えられるのを防ぐ。そのためには，部分接続のコントローラの原因になるパスへの切り替えを無効にするか ( 第 6.7.11 項 参照)，部分的に接続されているコントローラをシャットダウンする。
- 部分的に接続されたホストを両方のコントローラから切り離す。
|
| 割り当てクラス
|
パラレル SCSI の場合，有効な HSZ 割り当てクラスが必要です ( 第 6.5.3 項 参照)。SCSI バスが HSZ コントローラだけで構成され，すべてのコントローラが有効な HSZ 割り当てクラスを持つ場合，そのバスの古い SCSI デバイス命名規則に従う必要はありません。つまり，そのアダプタに同じポート割り当てクラスを割り当てたり，同じノード割り当てクラスと同じ OpenVMS アダプタ・デバイス名を割り当てる必要はありません。
ただし，非 HSZ デバイスがバスにある場合，あるいは HSZ 割り当てクラスなしの HSZ コントローラがある場合，ノードとポート割り当てクラス代入，およびコントローラ・デバイスの名前については共用 SCSI バスの標準ルールに従う必要があります。
AlphaServer 2
x00(A) を除き， HSZ 割り当てクラスによるデバイスからのブートは，KZPBA-CB をサポートするすべての AlphaServer でサポートされています。
コントローラ割り当てクラスは，FC デバイスには使用しません。
注意: Volume Shadowing for OpenVMS を使用している場合は，すべてのディスクに 0 以外の割り当てクラスが必要です。 HSG コントローラと HSV コントローラに接続されているすべての FC ディスクには，割り当てクラス値として 1 が自動的に代入されます。この値は，ボリューム・シャドウイング要件を満たす値です。
|
マルチパス FC と SCSI 構成の制限事項については， 表 6-2 を参照してください。
表 6-2 マルチパス FC と SCSI 構成の制限事項
| サポートされているデバイス
|
コントローラ・モジュール HSZ70，HSZ80，HSG60，HSG80，および HSV110 に関連付けられている DKDRIVER ディスク・デバイスをサポートします。 MDR に関連付けられている MKDRIVER テープと GKDRIVER テープ・ロボットはサポートされます。テープなどの他のデバイス・タイプや GKDRIVER などの汎用クラス・ドライバはサポートしていません。
大きな負荷がかかっている場合，HSZ70 または HSZ80 コントロールでは，ホストによるコントローラの手動または自動切り替えができない場合があります。テストの結果，この問題はめったに起こらないことが判明しています。この問題は，ファームウェア HSOF V7.7 およびそれ以降のバージョンを使用する HSZ70 では修正済みです。将来のリリースでは HSZ80 についても修正される予定です。この問題は HSG
x コントローラ，HSV
x コントローラ，MDR では
発生しません。
|
| 混成バージョンと混成アーキテクチャ・クラスタ
|
HSZ，HSG，または HSV にマルチバス・モードで接続されているホストでは， OpenVMS バージョン 7.2 またはそれ以上を実行する必要があります。
サービス対象パスへのマルチパス・フェールオーバを使用するには，共用 SCSI または Fibre Channel デバイスへ直接アクセスしているすべてのシステムで MPDEV_REMOTE を有効にする必要があります。
|
SCSI から MSCP へのフェールオーバ
MSCP から SCSI へのフェールオーバ
|
マルチパス・ホストは，共用 SCSI バス (パラレル SCSI または Fibre Channel) 経由で SCSI ディスク・デバイスに接続する必要があります。これらのホストでは MPDEV_REMOTE システム・パラメータを 1 に設定する必要があります。
|
| Volume Shadowing for OpenVMS
|
一定のシステム・パラメータにデフォルト設定を使用すると，マルチパス・サポート用に構成されたシャドウ・セット・メンバが削除されることがあります。このような現象は，Volume Shadowing for OpenVMS を使用しているシャドウ・セット・メンバに見られます。
これを防ぐには，Volume Shadowing for OpenVMS でマルチパス・シャドウ・セットを構成するときは，以下の推奨設定をこれらのパラメータに使用してください。
| MSCP_CMD_TMO
|
最小値として 60。
ほとんどの構成に 60 が適切ですが，構成によってはさらに高い値が必要なものもあります。
|
| SHADOW_MBR_TMO
|
MSCP_CMD_TMO の 3 倍以上
|
| SHADOW_SYS_TMO
|
MSCP_CMD_TMO の 3 倍以上
|
| MVTIMEOUT
|
SHADOW_MBR_TMO の 4 倍以上
|
|
