DSSI インターコネクトごとに，最高で 8 ノードを接続できます。その内，4 ノードはシステムとすることができ，残りをストレージ・デバイスに割り当てることができます。 図 10_8
， 図 10_9
と 図 10-10
は， 2 ノード DSSI OpenVMS Cluster から 4 ノード DSSI OpenVMS Cluster までの拡張の様子を示したものです。
10.4.1 2 ノード DSSI OpenVMS Cluster

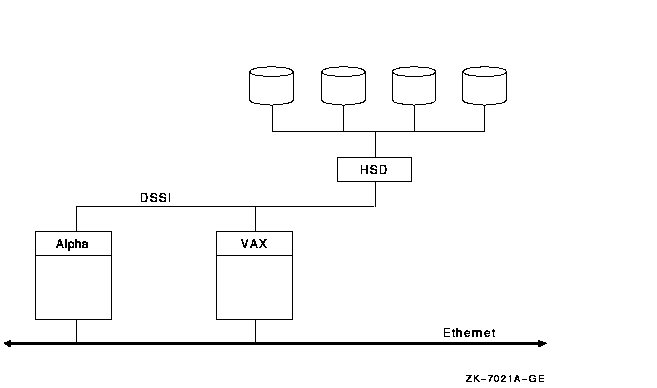

図 10-8 で，2 つのノードは，共通 DSSI インターコネクトで 4 つのディスクに接続されています。
図 10-8 2 ノード DSSI OpenVMS Cluster
図 10-8 に示すこの構成の長所と短所は次のとおりです。
図 10_8 内の OpenVMS Cluster により強力な処理能力，記憶容量，冗長性が必要な場合，この構成は， 図 10-9 のようになります。
10.4.2 共用アクセスを備えた 4 ノード DSSI OpenVMS Cluster

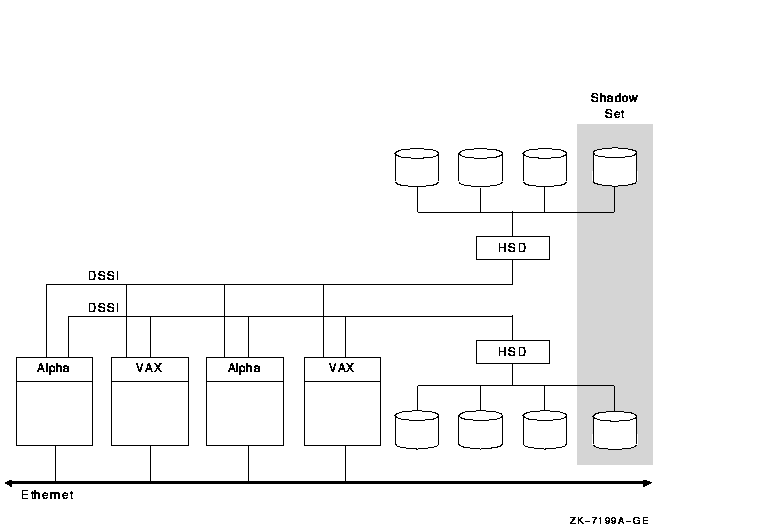

図 10-9 では，4 つのノードは，8 つのディスクへの直接アクセスを 2 本の DSSI インターコネクトで共用しています。内 2 つのディスクは，すべての DSSI インターコネクト上でシャドウ化されています。
図 10-9 共用アクセスを備えた 4 ノード DSSI OpenVMS Cluster
図 10-9 に示すこの構成の長所と短所は次のとおりです。
図 10_9 で示した構成でさらに多くのストレージの容量が必要な場合，この構成は， 図 10-10 のようになります。
10.4.3 非共用アクセスを備えた 4 ノード DSSI OpenVMS Cluster

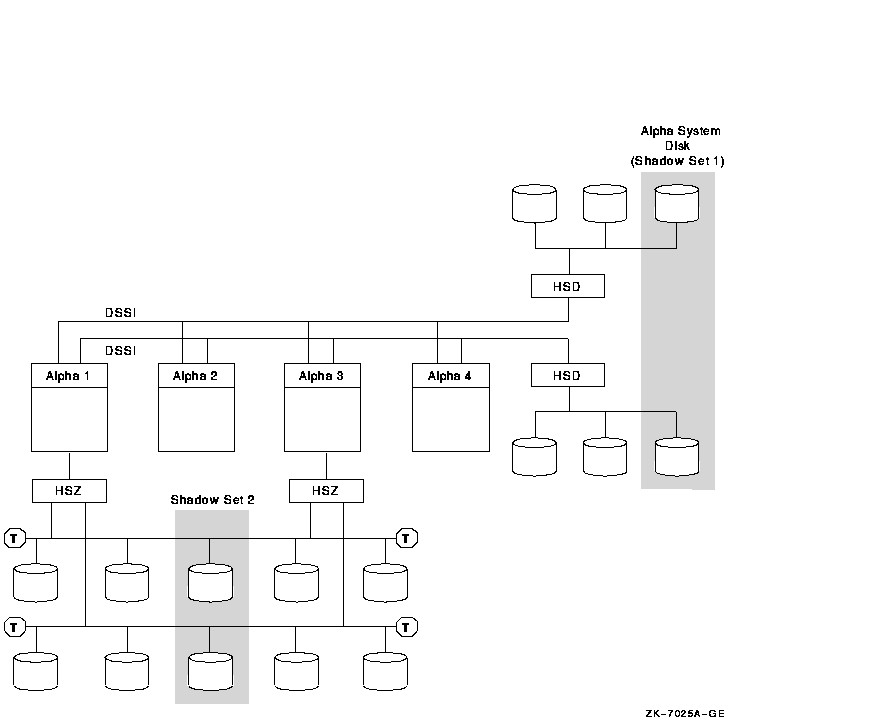

図 10-10 は，4 ノード，10 ディスクの OpenVMS Cluster です。このモデルは，ノードの一部が一部のディスクへの直接アクセスを共用せず，これらのディスクを MSCP サービスの対象にする必要があるという点で， 図 10_8 や 図 10-9 とは異なります。優先順位が最も高いデータは，共通 DSSI インターコネクトでノードに結合されているディスクに保存すれば，最高のパフォーマンスを発揮できます。すべての共通 DSSI インターコネクト間のボリューム・シャドウイングでは，最高の可用性が得られるだけでなく，読み取りパフォーマンスが強化されます。
図 10-10 10 ディスクを備えた DSSI OpenVMS Cluster
図 10-10 に示すこの構成の長所と短所は次のとおりです。
10.5 MEMORY CHANNEL OpenVMS Cluster におけるスケーラビリティ
各 MEMORY CHANNEL (MC) インターコネクトでは，MEMORY CHANNEL ハブに最高で 4 つのノードを接続できます。2 ハブ構成の場合，ノードごとに PCI アダプタが 2 つ必要で，それぞれのアダプタは，別々のハブに接続するものとします。2 ノード構成では， PCI アダプタの 1 つが仮想ハブになるので，ハブは不要です。
図 10_11 ， 図 10_12 ， 図 10-13 は， 2 ノード MEMORY CHANNEL クラスタから 4 ノード MEMORY CHANNEL クラスタへの拡張の様子を示しています。
関連項目： その他の構成情報と，MEMORY CHANNEL の働きの技術的な説明については，
付録 B を参照してください。
10.5.1 2 ノード MEMORY CHANNEL Cluster
図 10-11 で，MEMORY CHANNEL インターコネクト，LAN (Ethernet， FDDI，または ATM) インターコネクト，および Fibre Channel インターコネクトで 2 ノードが接続されています。
図 10-11 2 ノード MEMORY CHANNEL OpenVMS Cluster
図 10-11 に示すこの構成の長所と短所は次のとおりです。
図 10_11 に示す OpenVMS Cluster でより強力な処理能力や冗長性が必要になると，この構成は 図 10-12 のようになります。
10.5.2 3 ノード MEMORY CHANNEL Cluster
図 10-12 では，LAN (Ethernet，FDDI，または ATM) インターコネクトの他，高速 MEMORY CHANNEL インターコネクトで 3 ノードが接続されています。これらのノードは，Fibre Channel インターコネクトによりストレージへの直接アクセスも共用しています。
図 10-12 3 ノード MEMORY CHANNEL OpenVMS Cluster
図 10-12 に示すこの構成の長所と短所は次のとおりです。
図 10_12 で示す構成にさらに多くのストレージの容量が必要になると，この構成は 図 10-13 のようになります。
10.5.3 4 ノード MEMORY CHANNEL OpenVMS Cluster

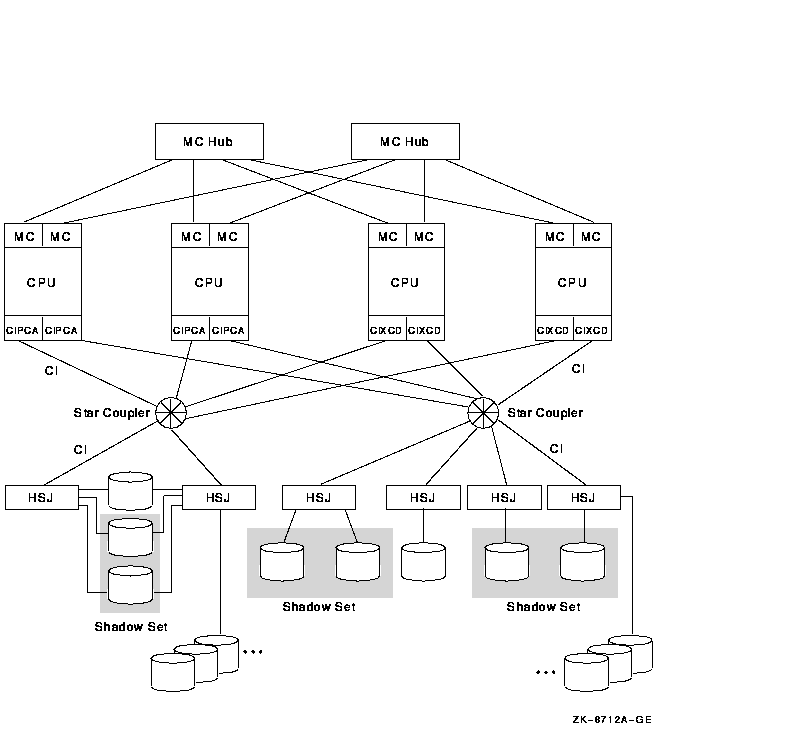

図 10-13 ，CI インターコネクトの他，MEMORY CHANNELインターコネクトで各ノードが接続されています。
図 10-13 CI クラスタを備えた MEMORY CHANNEL Cluster
図 10-13 に示すこの構成の長所と短所は次のとおりです。
10.6 SCSI OpenVMS Cluster におけるスケーラビリティ
SCSI 方式の OpenVMS Cluster では，市販のストレージ・レベルのストレージを OpenVMS Cluster に直接使用できます。OpenVMS Cluster で SCSI インターコネクトを使用することで，距離，価格，パフォーマンスの各キャパシティの選択肢が広がります。この SCSI クラスタリング機能は，ローエンドの手ごろなクラスタ・ソリューションを構成すれば，理想的な出発点になります。SCSI クラスタは，デスクトップからデスクサイド，あるいは部門別の大規模な構成まで適用できます。
SCSI インターコネクトの使用にあたっては，以下の一般的な制約に注意してください。
関連項目： 内部 SCSI ケーブルの長さや，SCSI デバイスのクラスタリングの詳細については， 付録 A を参照してください。
この節の図では，比較的小容量のストレージを備えた 2 ノード SCSI 構成からストレージ容量を最大とし，スケーラビリティにも余裕のある 4 ノード SCSI ハブまで段階を追って紹介します。
10.6.1 2 ノード Fast Wide SCSI Cluster

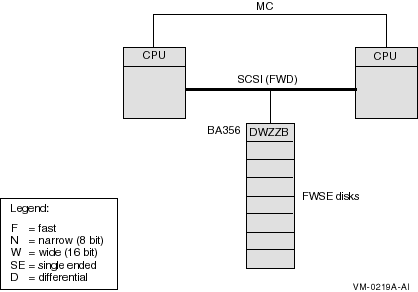

図 10-14 では，25-m の Fast Wide Differential (FWD) SCSI バスで 2 ノードが接続され，さらにノード間トラフィック用に MEMORY CHANNEL (または任意の) インターコネクトが接続されています。BA356 ストレージ・キャビネットには，電源， DWZZB シングル・エンド対ディファレンシャル・コンバータ， 6 つのディスク・ドライブが格納されています。この構成には，Narrow ディスクと Wide ディスクのどちらでも使用できます。
図 10-14 2 ノード Fast Wide SCSI Cluster
図 10-14 に示すこの構成の長所と短所は次のとおりです。
図 10_14 で示す構成にさらに多くのストレージの容量が必要になると，この構成は 図 10-15 のようになります。
10.6.2 HSZ ストレージを備えた 2 ノード Fast Wide SCSI Cluster

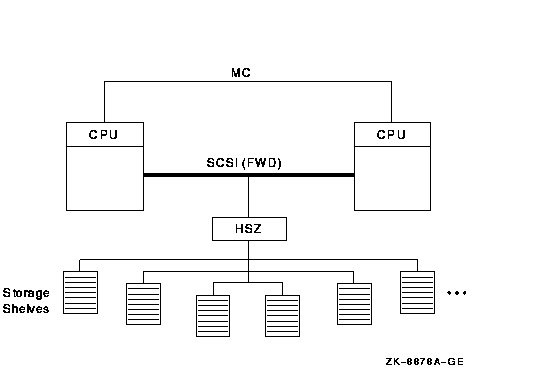

図 10-15 では，25-m の Fast Wide Differential (FWD) SCSI バスで 2 ノードが接続され，さらにノード間トラフィック用に MEMORY CHANNEL (または任意の) インターコネクトが接続されています。複数のストレージ・シェルフが HSZ コントローラ内にあります。
図 10-15 HSZ ストレージを備えた 2 ノード Fast Wide SCSI Cluster
図 10-15 に示すこの構成の長所と短所は次のとおりです。
10.6.3 3 ノード Fast Wide SCSI Cluster

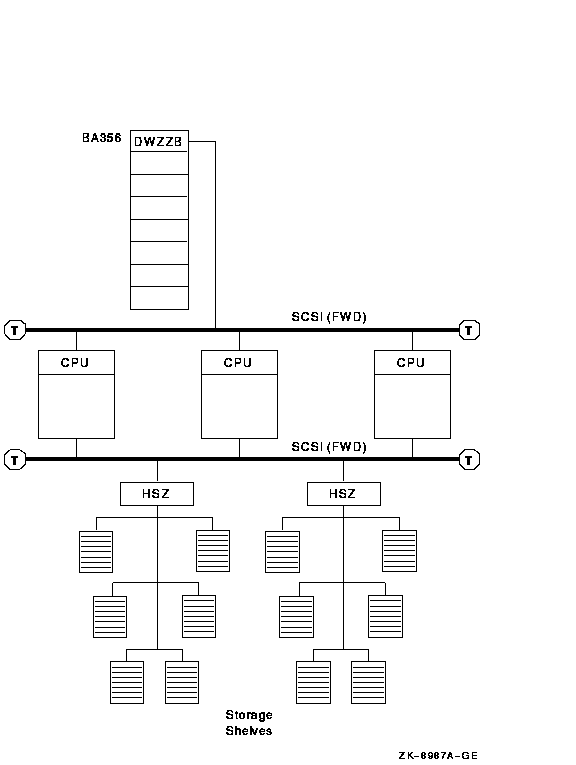

図 10-16 ，では，25-m の Fast Wide (FWD) SCSI インターコネクトで 3 ノードが接続されています。HSZ コントローラ内に複数のストレージ・シェルフがあり，図の上部の BA356 にはさらに多くのストレージが格納されています。
図 10-16 3 ノード Fast Wide SCSI Cluster
図 10-16 に示すこの構成の長所と短所は次のとおりです。
図 10-17 では，SCSI ハブで 4 ノードが接続されています。 SCSI ハブの電源と冷却は，BA356 などのストレージ・キャビネットから供給します。 SCSI ハブは，ストレージ・キャビネットの SCSI バスに接続されていません。
図 10-17 4 ノード Ultra SCSI ハブ構成
図 10-17 に示すこの構成の長所と短所は次のとおりです。
10.7 サテライトを備えた OpenVMS Cluster のスケーラビリティ
OpenVMS Cluster におけるサテライト数と MSCP でサービスを受けるストレージの容量により，サーバー数とキャパシティが決まります。 サテライトは，システム・ディスクや他の OpenVMS Cluster ストレージに直接アクセスしないシステムです。サテライトは，通常はワークステーションですが， OpenVMS Cluster Cluster 内の他のノードのサービスを受ける OpenVMS Cluster ノードでもサテライトとして使用できます。
Ethernet LAN セグメント 1 つにつき，10 から 20 のサテライト・ノードを接続できます。
図 10_18 ， 図 10_19 ， 図 10-20 ，
図 10-21 は，6 サテライト LAN から 45 サテライト LAN まで段階的に拡張した構成例です。
10.7.1 6 サテライト OpenVMS Cluster

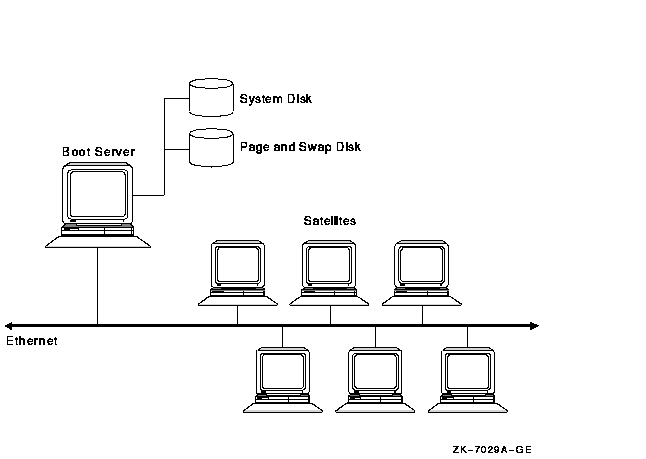

図 10-18 では，6 つのサテライトとブート・サーバーが Ethernet で接続されています。
図 10-18 6 サテライト LAN OpenVMS Cluster
図 10-18 に示すこの構成の長所と短所は次のとおりです。
関連項目： システム・ディスクの管理方法については， 第 11.2 節 を参照してください。
図 10_18 に示すブート・サーバがボトルネックになる場合， 図 10-19 に示すような構成が必要になることもあります。
