図 10-19 は，Ethernet で接続された 6 つのサテライトと 2 つのブート・サーバです。ブート・サーバ 1 とブート・サーバ 2 は MSCP サーバの動的負荷バランス調整を実行します。各ノードは，ノード間の負荷を調整，共用します。どれかのノードの機能が停止すると，他のノードがその処理を引き受けます。 MSCP 動的負荷調整には，ストレージまでの共用アクセスが必要です。

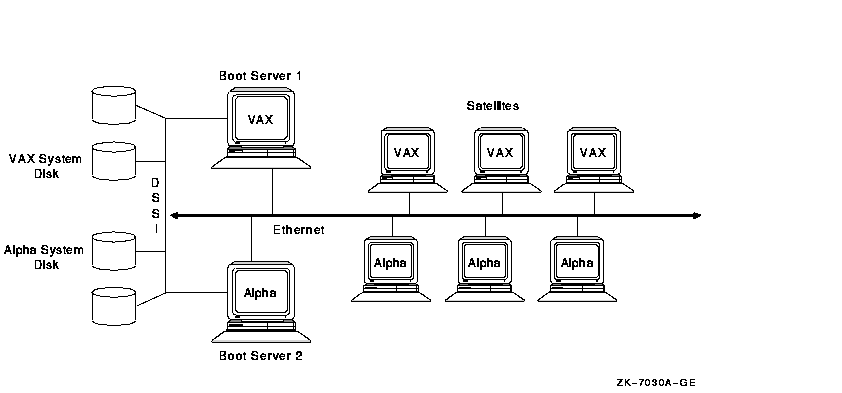

図 10-19 2 ブート・ノードを備えた 6 サテライト LAN OpenVMS Cluster
図 10-19 に示すこの構成の長所と短所は次のとおりです。
図 10-19 に示す LAN が OpenVMS Cluster ボトルネックになる場合，この構成は
図 10-20 のようになります。
10.7.3 2 LAN セグメントを備えた 12 サテライト LAN OpenVMS Cluster
図 10-20 は，2 つの Ethernet セグメントで接続された 12 サテライトと 2 ブート・サーバです。これら 2 つの Ethernet セグメントは， LAN ブリッジでも結合されています。サテライトごとにストレージまでのデュアル・パスがあるので，この構成では，MSCP 動的負荷バランス調整も可能です。

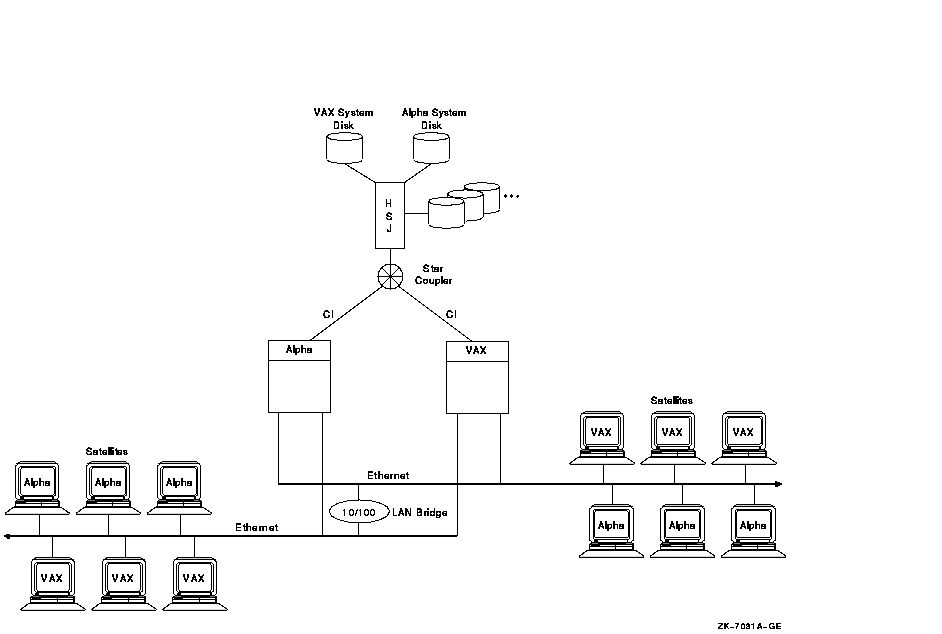

図 10-20 2 LAN セグメントを備えた 12 サテライト OpenVMS Cluster
図 10-20 に示すこの構成の長所と短所は次のとおりです。
Ethernet LAN のサテライトの観点から見れば，Alpha ノードや VAX ノードまでのデュアル・パスは MSCP 負荷調整で有利です。
図 10_20 に示す OpenVMS Cluster を現在の制限以上に拡張する場合，この構成は 図 10-21 に示すような内容になります。
10.7.4 FDDI リングを備えた 45 サテライト OpenVMS Cluster
図 10-21 は，45 つのサテライト・ノードを接続した大規模な 51 ノード OpenVMS Cluster です。 3 つのブート・サーバ，Alpha 1，Alpha 2，Alpha 3 は， 3 つのディスク，つまり共通ディスク，ページ・スワップ・ディスク，システム・ディスクを共用します。FDDI リングには，3 つの LAN セグメントが接続されています。各セグメントには，ワークステーション・サテライトが 15 個の他，専用のブート・ノードがあります。

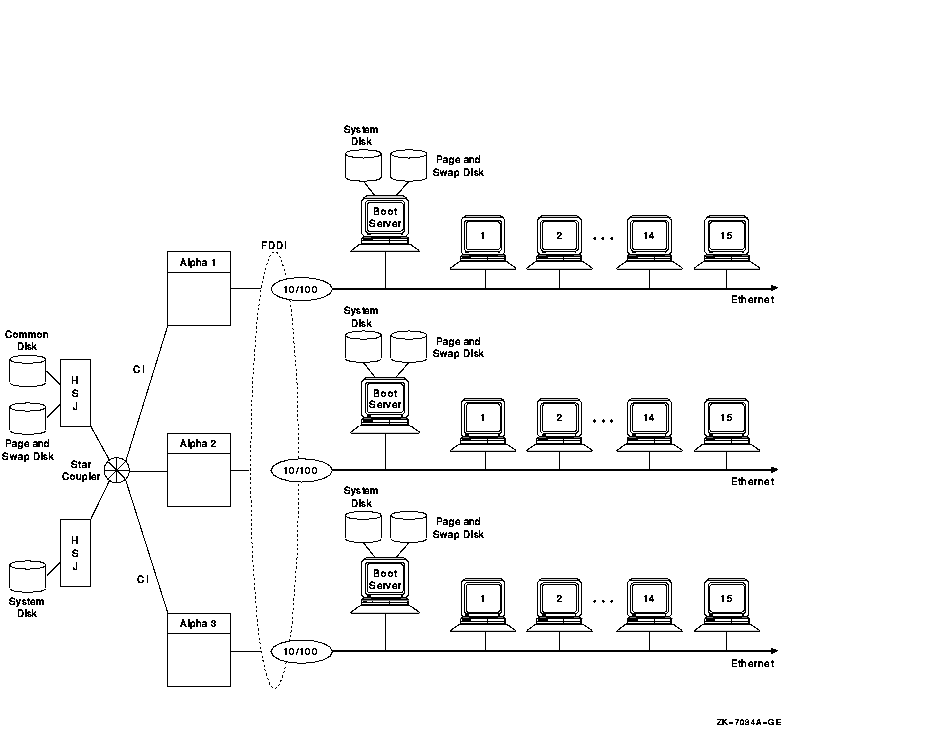

図 10-21 FDDI リングを備えた 45 サテライト OpenVMS Cluster
図 10-21 に示すこの構成の長所と短所は次のとおりです。
関連項目： 図 10_21 に示すような OpenVMS Cluster のブートについては， 第 11.2.4 項 を参照してください。
関連項目： 共通ディスクとページ・ディスクおよびスワップ・ディスクの詳細については， 第 11.2 節 を参照してください。
10.7.5 ハイパワー・ワークステーション OpenVMS Cluster
図 10-22 は，FDDI リング上で高いパフォーマンスと可用性を実現できる OpenVMS Cluster 構成です。

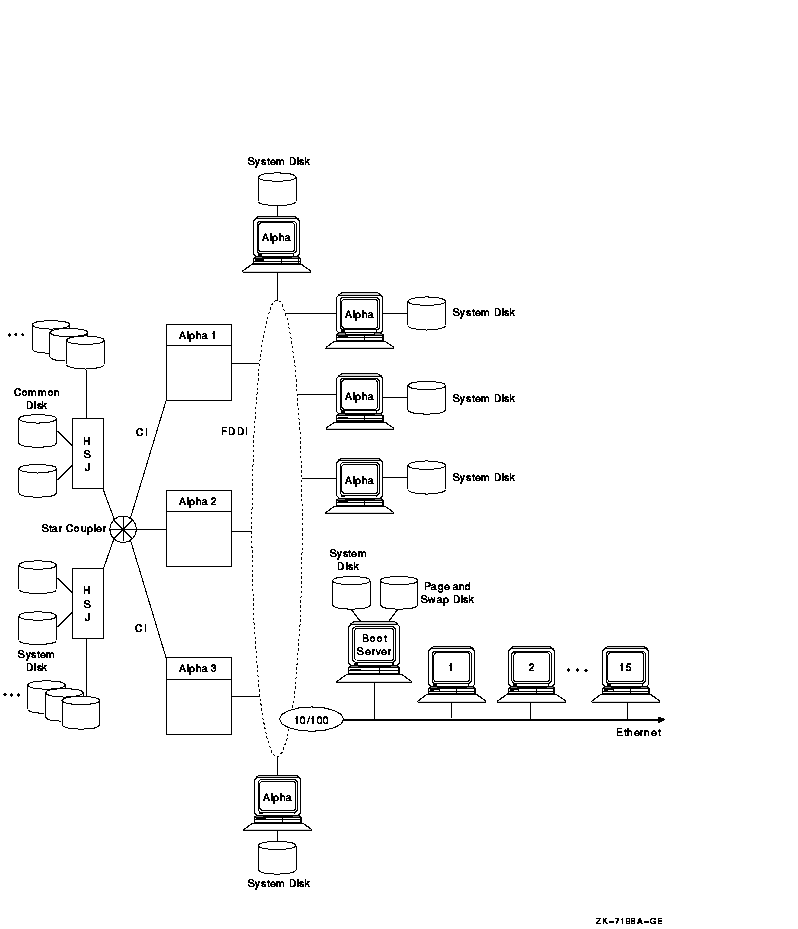

図 10-22 ハイパワー・ワークステーション・サーバの構成
図 10-22
には，専用のシステム・ディスクを持った Alpha ワークステーションが数台あります。これらは，FDDI リングに接続されています。 Alpha ワークステーションを FDDI に接続すると各ワークステーションが自身のシステム・ディスクに直接アクセスできるため，高いパフォーマンスが可能になります。また，FDDI 帯域幅は，Ethernet の場合よりも高くなります。Alpha ワークステーションには FDDI アダプタがあるため，これらのワークステーションを FDDI に接続するのは，ワークステーションの重要度に応じた代替策として有効です。FDDI は Ethernet よりも 10 倍高速であり，Alpha ワークステーションには，FDDI の処理速度を活かせるだけの処理キャパシティがあります。
10.7.6 サテライトを備えた OpenVMS Cluster の指針
以下に示すのは，サテライトを持った OpenVMS Cluster をセットアップするときの指針です。
関連項目： MSCP オーバヘッドの詳細については， 第 10.8.1 項 を参照してください。
LAN セグメント間にブリッジを使用すると，拡張 LAN (ELAN) を形成できます。シングル LAN に比べたとき，これにより，可用性，接続距離，全帯域幅の強化が可能です。ただし，ELAN では，遅延が増加し，パスによっては帯域幅が低下する因子もあります。パケット損失，キューイング遅延，パケット・サイズのような要因も ELAN のパフォーマンスに影響を与えることがあります。 表 10-3 は，以上の因子を扱う場合に，十分な LAN パフォーマンスを確保するための指針をまとめたものです。
| 係数 | 指針 |
|---|---|
| 伝播遅延 | パケットが ELAN を移動する時間は，移動距離と， FDDI リング上のブリッジやステーションによってリンク間で中継される回数によって異なります。応答時間を重視する場合は，これらの因子を制御する必要があります。
OpenVMS Cluster 通信に FDDI が使用されている場合，FDDI リングがアイドリング時のリング待ち時間の上限は 400 ms とします。 FDDI パケットが 5.085 マイクロ秒/km で移動し，各ステーションにおける送受信の遅延は約 1-ms です。FDDI 待ち時間は以下のアルゴリズムで計算できます。 待ち時間 = (距離単位 km) * (5.085 ms/km) + (ステーションの数) * (1 ms/ステーション) ハイ・パフォーマンス・アプリケーションでは，ノード間のブリッジ数を 2 つまでにしてください。ハイ・パフォーマンスが求められない場合，ノード間で使用できるブリッジ数は 7 までとします。 |
| キューイング遅延 | ブリッジとホスト・アダプタにおいて，即時着信率がサービス率を超えるとキューイングが発生します。キューイングは以下の方法で制御できます。
|
| パケット損失 | ELAN が配信しなかったパケットは，再送信が必要であり，これはネットワーク・リソースの余分な消費や遅延の増加，あるいは帯域幅の低下をもたらします。ブリッジとアダプタに輻輳が生じると，パケットが廃棄されます。このパケット損失を少なくするには，先に説明したキューイングを制御します。
通過時に損傷を受けたパケットも廃棄されます。この問題を制御するには，LAN ハードウェアの構成規則を順守し，電気的な干渉源を排除し，確実にすべてのハードウェアを適正に運用します。 パケット損失は，VMS バージョン 5.5-2 以降を利用すれば緩和できます。これは PEDRIVER 輻輳制御の機能を備えているからです。 再送タイムアウト率では，パケット損失の兆候を知ることができます。ノード間の OpenVMS Cluster トラフィックの場合，送信 1000 回に対しタイムアウト 1 回を限度とします。ハイ・パフォーマンス・アプリケーションに使用される ELAN パスでは，さらに大幅に低い率が求められます。OpenVMS Cluster における再送タイムアウトの発生状況をよく監視してください。 関連項目： 再送タイムアウトの発生状況の監視については，『Compaq OpenVMS Cluster システム』を参照してください。 |
| ブリッジ回復遅延 | 自己診断時間が短いブリッジを選択し，高速自動再構成ができるようブリッジを調整してください。
関連項目： LAN ブリッジ・フェールオーバの詳細については，『Compaq OpenVMS Cluster システム』を参照してください。 |
| 帯域幅 | OpenVMS Cluster 通信に使用するすべての LAN パスは，最低 10 Mb/s の公称帯域幅で使用できるものに限定します。LAN セグメントの平均利用率は，任意の 10 秒間に 60% を超えないようにします。
パフォーマンスの要求度が最も高い通信パスには FDDI だけを使用してください。 2 つの FDDI セグメント間には Ethernet LAN セグメントを配置しないでください。 FDDI 帯域幅は非常に大きいので，Ethernet LAN がボトルネックになります。 1 つの FDDI 上のサーバから別の FDDI 上のクライアントのサービスをするとき，その間に Ethernet LAN があれば，この手法は無効です。FDDI 上にサーバを配置し，Ethernet LAN にクライアントを配置するほうが，より適切です。 図 10-21 を参照してください。 |
| トラフィックの分離 | 相互の通信頻度が高いノード間では，ブリッジを利用してトラフィックを分離しローカライズしてください。たとえば，ブリッジは，他の ELAN から OpenVMS Cluster を分離したり，OpenVMS Cluster 内の通信頻度の高いノードを他の OpenVMS Cluster 内のノードから分離するときに使用します。
複数のアダプタがある重要なシステム間には，ELAN によって独立したパスを提供してください。 |
| パケット・サイズ | NISCS_MAX_PKTSZ システム・パラメータは，FDDI のフル・パケット・サイズを利用できるような調整が可能です。ELAN パスが，エンド・ツー・エンドで最低 4474 バイトのデータ・フィールドをサポートしているか確認してください。
障害によっては，トラフィックが 4474 バイト・パケットをサポートする ELAN パスから，より小さいサイズのパケットしかサポートしないパスに切り替わることがあります。この種の障害の自動検出と自動回復は実装可能です。このような機能では，パケットが宛先 FDDI リンクに配信されると，FDDI フレーム制御バイトの優先順位フィールドの値が ELAN によりゼロに設定されます。IEEE 802.1 ブリッジ準拠の Ethernet-to-FDDI ブリッジ仕様では，この機能をサポートしています。 |
10.7.8 OpenVMS Cluster のシステム・パラメータ
サテライトとサーバーがある OpenVMS Cluster には，OpenVMS Cluster を効率よく管理できるシステム・パラメータが用意されています。 表 10-4 は，これらのシステム・パラメータの推奨値をまとめたものです。
| システム・パラメータ | サテライト用の値 |
サーバ用の値 |
|---|---|---|
| LOCKDIRWT | 0 | 1--4 |
| SHADOW_MAX_COPY | 0 | 1--4 |
| MSCP_LOAD | 0 | 1 または 2 |
| NPAGEDYN | スタンドアロン・ノードの場合よりも高い値 | サテライト・ノードの場合よりも高い値 |
| PAGEDYN | スタンドアロン・ノードの場合よりも高い値 | サテライト・ノードの場合よりも高い値 |
| VOTES | 0 | 1 |
| EXPECTED_VOTES | OpenVMS Cluster ボーツの合計値 | OpenVMS Cluster ボーツの合計値 |
| RECNXINTERVL 1 | 全ノードに同じ値 | 全ノードに同じ値 |
関連項目： これらのパラメータの詳細については，『Compaq OpenVMS Cluster システム』を参照してください。
