第16章 仕上げオプションの選択

プリンタの中には，出力にパンチ穴をあけたり，ホチキス止めをしたりするフィニッシャが装着されている (ほとんどの場合オプションとして販売) ものがあります。この章では，DCPS からこれらのプリンタ機能を選択する方法について説明します。

16.1 パンチ機能

DCPS では，プリンタにパンチ機能が装備されている場合，ジョブにパンチ穴をあけることができます。 DCPS では次のプリンタでパンチ機能をサポートしています。

GENICOM Intelliprint mL450
GENICOM LN45
HP 9085 MFP
HP LaserJet 9055 MFP
HP LaserJet 9065 MFP
Lexmark W820

16.1.1 PUNCH DCL 構文

パンチ機能は，PRINT パラメータの PUNCH で指定します。


$ PRINT /PARAMETERS=(..., [ PUNCH | NOPUNCH ] ,...) file_name


PUNCH パラメータに対する値はありません。パンチ穴の位置は，プリンタでの給紙方向によって決定され，穴の数と間隔は，プリンタによって決定されます。 NOPUNCH が指定された場合には，プリンタの省略時の穴あけ設定を無効にして，ジョブはパンチ穴をあけずに出力されます。

16.2 ホチキス止め機能

プリンタにホチキス止め機能が装着されている場合は，これらのプリンタで DCPS ジョブをホチキス止めすることができます。 DCPS でのホチキス止めは，次のプリンタでサポートされています。

Compaq Laser Printer LN32
Compaq Laser Printer LNM40
GENICOM Intelliprint mL450
GENICOM LN45
GENICOM LNM40
GENICOM microLaser 320
GENICOM microLaser 401
HP 9085 MFP
HP Color LaserJet 9500
HP Color LaserJet 9500 MFP
HP LaserJet 4200
HP LaserJet 4250
HP LaserJet 4300
HP LaserJet 4345 MFP
HP LaserJet 4350
HP LaserJet 8000
HP LaserJet 8100
HP LaserJet 8150
HP LaserJet 9000
HP LaserJet 9000 MFP
HP LaserJet 9040n
HP LaserJet 9050
HP LaserJet 9050 MFP
HP LaserJet 9055 MFP
HP LaserJet 9065 MFP
Lexmark W820
Xerox DocuPrint N24
Xerox DocuPrint N32
Xerox DocuPrint N40
Xerox Phaser 7750

日本語 DCPS では下記のプリンタでホチキス止め機能をサポートします。

RICOH IPSiO NX800
RICOH IPSiO NX810
RICOH IPSiO NX900
RICOH IPSiO NX910
RICOH IPSiO NX920
RICOH IPSiO Color 6500
RICOH IPSiO Color 7100
RICOH IPSiO Color 8000
RICOH IPSiO Color 8100
RICOH IPSiO CX8800
RICOH IPSiO SP 8100
RICOH IPSiO SP C810
OKI MICROLINE 3020cV
OKI MICROLINE 9300PS
Compaq Laser Printer LN32
Compaq Laser Printer LNM40

注意 OKI MICROLINE 9300PS のフィニッシャー・オプションについては弊社では動作確認を行っていないため，サポート対象外です。

また，日本語 DCPS は，GENICOM LNM40，mL320，mL401 にオプションのホチキス止め機能が装着されている場合は， DECprint Supervisor ジョブをホチキス止めすることができます。

16.2.1 STAPLE DCL 構文

ホチキス止めは，PRINT パラメータの STAPLE を使用して指定します。

$ PRINT /PARAMETERS=(..., STAPLE = [ LEFT_CENTER |
                                     TOP_CENTER  |
                                     TOP_LEFT    |
                                     TOP_RIGHT   |
                                     NONE ]
                                     ,...) file_name


これらの値は，用紙上のイメージ方向に対するホチキス止めを行う位置を指定します。 NONE が指定された場合，プリンタの省略時のホチキス止め設定を無効とし，ジョブはホチキス止めされません。

16.2.2 ホチキス止めの位置

用紙が給紙される方向によっては， STAPLE パラメータのいくつかの値は使えない場合があります。ジョブ・ページの方向およびプリンタの給紙方向に応じたホチキス止め可能な位置については， 表 16-1 を参照してください。表中の "Port" および "Land" はそれぞれポートレイト (縦長) およびランドスケープ (横長) のページ方向を指し，"LEF" および "SEF" はそれぞれプリンタの横方向給紙 (long-edge-feed) および縦方向給紙 (short-edge-feed) を指します。

日本語 DCPS でジョブ・ページの方向およびプリンタの給紙方向に応じたホチキス止め可能な位置については， 表 16-2 ， 表 16-3 ，および 表 16-5 を参照してください。

サポートされないホチキス止め位置を指定した場合， DCPS は STPPOSNOSUP エラーを表示し，そのジョブは出力されません。 DCPS のホチキス止めに関するメッセージの一覧については， 第 16.3 節 を参照してください。

16.2.3 排紙トレイ

ホチキス止めした用紙は，フィニッシャに装着された排紙トレイにのみ出力することができます。 表 16-6 に，各プリンタでサポートされている排紙トレイを示します。

ホチキス止めがサポートされていないトレイを指定した場合，またはプリンタの省略時の排紙トレイでホチキス止めがサポートされていないときにトレイを指定しなかった場合， DCPS は STPOUTTRAY エラーを表示し，そのジョブは出力されません。

16.2.4 用紙サイズ

プリンタは，すべての用紙サイズおよび給紙方向でのホチキス止めをサポートしているわけではありません。通常は，封筒サイズでのホチキス止めはサポートされていません。

ホチキス止めができないサイズを指定した場合， DCPS は STPSIZENOSUP エラー・メッセージを表示し，そのジョブは出力されません。

IPSiO NX800，NX810，NX900，NX910，NX920，Color 7100，Color 8000，Color 8100， CX8800， MICROLINE 3020cV，および LN32，LNM40，mL320，mL401 プリンタは，すべての用紙サイズおよび給紙方向をサポートするわけではありません。ホチキス止めできないサイズを指定した場合， DCPS はエラー・メッセージを表示し，そのジョブは出力されません。サポートされている用紙サイズおよび給紙方向の一覧は， 表 16-7 ， 表 16-8 ， 表 16-9 ，および 表 16-10 を参照してください。

16.2.5 ホチキス止めに関する詳細

DCPS でホチキス止め機能を使用する場合は，次の事項に注意してください。

• 用紙一枚に出力されるジョブは，ホチキス止めされません。

• STAPLE パラメータを指定しなかった場合は，プリンタの省略時のホチキス止め設定が使用されます。すべてのジョブへのホチキス止めがプリンタの省略時の設定である場合は， STAPLE=NONE を指定することにより， DCPS ジョブへのホチキス止めを行わないようにすることができます。

• プリンタに STAPLER という名前のトレイがある場合には， DCPS のプリント・コマンドで指定された位置ではなく，プリンタの省略時のホチキス止め位置が使用されます。バースト・ページおよびフラグ・ページがある場合は，それらのページもジョブへホチキス止めされます。

• ジョブの用紙がプリンタのホチキス止めの限界 (通常は 60 枚程度) を超えた場合，そのジョブは出力されますが，ホチキス止めは行われません。

• ジョブのセパレータ・ページはホチキス止めされません。ファイル・セパレータ・ページは，ファイルとともにホチキス止めされます。

• 複数の用紙サイズを必要とするファイルは，ホチキス止めできません。

• PCL ファイルは，要求された場合にはホチキス止めされます。これらのファイルは，プリンタのネイティブ PCL インタープリタで変換されるのではなく，DCPS PCL4 トランスレータを使用して PostScript に翻訳されます。 PCL ファイルに PCL4 以降に導入された PCL エスケープ・シーケンスが含まれている場合，それらのシーケンスは無視されます。

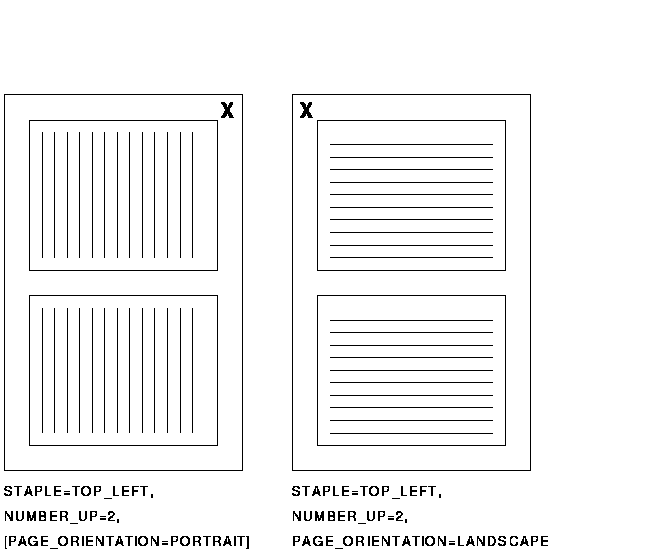

• NUMBER_UP パラメータを使用した場合，ページ上のイメージ方向が変わる可能性があります。これにより， 図 16-1 の例に示すように，ホチキス止めの位置に影響します。 X は，STAPLE，NUMBER_UP，PAGE_ORIENTATION パラメータを指定した場合のホチキス止めの位置を示します (ページ方向が指定されない場合，PAGE_ORIENTATION=PORTRAIT が省略時の設定です)。

  図 16-1 NUMBER_UP のホチキス止めへの影響

  ---



• LN32，LNM40，mL320，mL401 プリンタでは，ホチキス止めした用紙は排紙トレイ BIN_1，BIN_2，BIN_3 のいずれかにしか出力することができません。

• IPSiO NX800，NX810，NX900，NX910，NX920，Color 6500 プリンタでは，ホチキス止めした用紙は排紙トレイ LCOS にしか出力することができません。

• IPSiO Color 7100，Color 8000，Color 8100，CX8800，SP 8100，SP C810 プリンタでは，ホチキス止めした用紙はフィニッシャ・シフト下段トレイ LOWER にしか出力することができません。

• OKI MICROLINE 3020cV，9300PS プリンタでは，ホチキス止めした用紙はフィニッシャ下段トレイ BIN_2 にしか出力することができません。

• IPSiO NX900，NX910，NX920，Color 8000，Color 8100，CX8800 プリンタの最大ホチキス止め枚数は， A4，LETTER 以下の用紙の場合 50 枚， B4，LEGAL 以上の用紙の場合 30 枚です。
  IPSiO NX900 プリンタでは，限界を超えた場合でもホチキス止めを行いますが，ホチキス止めに失敗します。
  IPSiO NX910，NX810，Color 6500，Color 7100 プリンタでは，限界を超えた場合はホチキス止めは行われず，最大枚数を超えた時点で排紙されます。

• IPSiO Color 7100，SP 8100，SP C810 プリンタの最大ホチキス止め枚数は， A4，B5，LETTER の用紙の場合 50 枚， A3，B4，11x7，LEGAL の用紙の場合 30 枚です。

• IPSiO NX800，NX810 プリンタの最大ホチキス止め枚数は， A4，LETTER 以下の用紙の場合 30 枚， B4，LEGAL 以上の用紙の場合 20 枚です。

• LN32，LNM40，mL320, mL401 プリンタでは，ジョブの用紙がプリンタのホチキス止めの限界 (60 枚) を超えた場合，そのジョブは出力されますが，ホチキス止めは行われません。

• IPSiO Color 6500 プリンタの最大ホチキス止め枚数は 30 枚です。

• OKI MICROLINE 3020cV，9300PS では，ホチキス可能最大枚数は連量 55-64 kg では 30 枚，65-75 kg では 25 枚， 76-89 kg では 22 枚です。

• IPSiO NX910，NX920，Color 8000，Color 8100，CX8800，SP 8100，SP C810 および MICROLINE 3020cV，9300PS プリンタでは， PAGE_LIMIT を指定した場合にホチキス止めができません。

• IPSiO Color 7100，Color 8000，SP 8100，SP C810 プリンタでは，手差しトレイから給紙する場合はホチキス止めができません。

• IPSiO SP 8100，SP C810 プリンタでは， A5，A6，B6，Half Letter の用紙および官製はがきにはホチキス止めができません。
