OpenVMS Cluster 構成ガイド
目次 索引

第 1 章
OpenVMS Cluster システム構成の概要

この章では，OpenVMS Cluster の一般的な構成規則とともに，ハードウェア構成要素とソフトウェア構成要素について説明します。

1.1 OpenVMS Cluster の構成

OpenVMS Cluster システムは，OpenVMS システム，ストレージ・サブシステム，インターコネクト，ソフトウェアが 1 つのグループとしてまとまって働く仮想システムです。 OpenVMS Cluster システムは，Alpha，VAX，または Intel Itanium プロセッサを搭載した HP Integrity サーバのいずれかの同じアーキテクチャで構成された環境で，OpenVMS が動作するように構成できます。また，OpenVMS Cluster システムは，異なるアーキテクチャを組み合わせたクラスタ環境として実行することもできます。有効な組み合わせは，Alpha と VAX，または Alpha と HP Integrity サーバの 2 種類の組合せです。

OpenVMS Cluster システムでは，各システムが次のことを行います。

  • 処理リソース，キュー，データ・ストレージ・デバイスを共用します。

  • 個別にブートや障害処理できます。

  • OpenVMS オペレーティング・システムを実行します。

また OpenVMS Cluster システムは，1 つのエンティティとして管理されます。

  注意
異種混在型のクラスタでは，システム・ディスクおよびシステム・ブート・ブロックごとに 1 つのアーキテクチャのみサポートします。

表 1-1 は，OpenVMS Cluster システムの利点を述べたものです。

表 1-1 OpenVMS Cluster システムの利点
利点 説明
資源の共用 複数のシステムが同じストレージ・デバイスにアクセスできます。これはクラスタ全体でユーザがファイルを共用するためです。アプリケーション，バッチ，およびプリントジョブ処理も複数のシステムに配布できます。共用資源にアクセスするジョブは，どのシステムでも実行できます。
可用性 個々のシステムがシャットダウンしても (ダウンが予定されたものであるかどうかに関係なく)，データやアプリケーションは引き続き利用できます。さまざまな構成により，ディザスタ・トレラントな操作にも対応できるさまざまなレベルの可用性を設定できます。
柔軟性 OpenVMS Cluster コンピューティング環境は，幅広い価格帯とパフォーマンス域にまたがる互換ハードウェアとソフトウェアを提供します。
スケーラビリティ その他のシステムに影響を与えることなく処理資源とストレージ・リソースを追加できます。ハイエンド・マルチプロセッサ・システムから小型ワークステーションまで，各種システムを相互接続でき，ニーズの増大に合わせて簡単に構成できます。パフォーマンスと可用性のレベルは拡張に応じて制御できます。
管理の容易さ OpenVMS Cluster 管理は，効率的で安全です。OpenVMS クラスタは単独のシステムとして管理されるため，さまざまなタスクも 1 回実行するだけですみます。OpenVMS Cluster では，ユーザ，バッチ，印刷作業の各負荷のバランスが自動的に調整されます。
オープン・システム IEEE，POSIX，OSF/1，Motif，OSF DCE， ANSI SQL，および TCP/IP の各標準に準拠しているので，OpenVMS Cluster システムはアプリケーションの移植性と相互運用性を提供できます。



1.2 ハードウェアの構成要素

OpenVMS Cluster システムは，システム，インターコネクト，アダプタ，ストレージ・サブシステム，周辺機器など，さまざまなハードウェア構成要素からなります。 表 1-2 は，これらの構成要素と例をまとめたものです。サポートする最新のハードウェア一覧については，ソフトウェア仕様書を参照してください。

表 1-2 OpenVMS Cluster システムのハードウェア構成要素
構成要素 説明 例
システム 1 つの処理体として機能する 1 つ以上のプロセッサ，メモリ，入出力 (I/O) アダプタを組み込んだキャビネット。

関連項目： OpenVMS システムの詳細については， 第 3 章 を参照してください。

OpenVMS Cluster システムには，サポートされている Alpha， VAX，または HP Integrity サーバの各システムを組み込むことができます。
インターコネクト OpenVMS Cluster ノード間のハードウェア接続であり，これを通じてノード通信を行います。

関連項目： OpenVMS Cluster インターコネクトの詳細については， 第 4 章 を参照してください。

OpenVMS Cluster システムには，次に示す相互接続を 1 つ以上使用します。

  • Small Computer Systems Interface (SCSI) (ノードからストレージの間のみ)

  • Serial Attached SCSI (SAS) (ノードからストレージの間のみ)

  • Fibre Channel (ノードからストレージの間のみ)

  • Ethernet，Fast Ethernet，Gigabit Ethernet, 10 Gigabit Ethernet

サポートするアダプタの一覧については，ソフトウェア仕様書を参照してください。

ストレージ・サブシステム データを保存するデバイスとデバイスを管理するオプション・コントローラ

関連項目： OpenVMS ストレージ・サブシステムの詳細については， 第 5 章 を参照してください。

ストレージ・サブシステムには，次のものがあります。

  • SCSI あるいは SAS ディスクおよびテープ

  • ストレージ・アレイ

  • SCSI あるいは SAS ストレージ・コントローラ

  • InfoServer システム

アダプタ OpenVMS Cluster 内のノードをインターコネクトとストレージに接続するデバイス。

関連項目： アダプタの詳細については， 第 4 章 を参照してください。

PCI (Peripheral Component Interconnect) および PCIe (PCI-Express) システムで使用されるアダプタは，次のとおりです。

  • KZPSA (SCSI)

  • DE435 (Ethernet)

  • DEGPA (Gigabit Ethernet)

  • DEGXA (Gigabit Ethernet)

  • AB287A (10Gigabit Ethernet)

  • AD385A (10Gigabit Ethernet)

  • AD339A (Ethernet) (PCIe)

  • NC360M (Ethernet) (PCIe)



1.3 ソフトウェア構成要素

OpenVMS Cluster システム・ソフトウェアのタイプは，次のように分類できます。

  • OpenVMS オペレーティング・システム構成要素

  • ネットワーキング構成要素

  • ストレージ拡張ソフトウェア

  • システム管理ソフトウェア

  • ビジネス・アプリケーション



1.3.1 OpenVMS オペレーティング・システム構成要素

オペレーティング・システムは，ハードウェア構成要素とソフトウェア構成要素，および資源が適切に動作するように管理します。

表 1-3 は，OpenVMS Cluster の動作に必要なシステム構成要素です。これらの構成要素は，OpenVMS オペレーティング・システム・ライセンスと OpenVMS Cluster ライセンスがないと使用できません。

表 1-3 オペレーティング・システム構成要素
構成要素 機能
レコード管理サービス (RMS) と OpenVMS ファイル・システム OpenVMS Cluster 環境のディスクやテープ上の共用読み込みアクセスと書き込みアクセスを提供します。
クラスタ全体のプロセス・サービス クラスタ全体でプロセスを作成, 削除するだけなく，SHOW SYSTEM や SHOW USERS などの OpenVMS コマンドのクラスタ規模による操作を可能にします。
分散ロック・マネージャ 多数のユーザによる共用資源へのアクセスを同期します。
分散ジョブ・コントローラ バッチやプリント・キューをクラスタ全体で共用可能にし，資源を最適化します。
接続マネージャ OpenVMS Cluster メンバのメンバシップとクォーラムを制御します。
SCS (システム通信サービス) System Communications Architecture (SCA) により，ノード間の OpenVMS Cluster 通信を可能にします。
MSCP サーバ 直接アクセスできるローカル接続ディスクを， OpenVMS Cluster 内の他のシステムにも開放します。
TMSCP サーバ 直接アクセスできるローカル接続テープを， OpenVMS Cluster 内の他のシステムにも開放します。

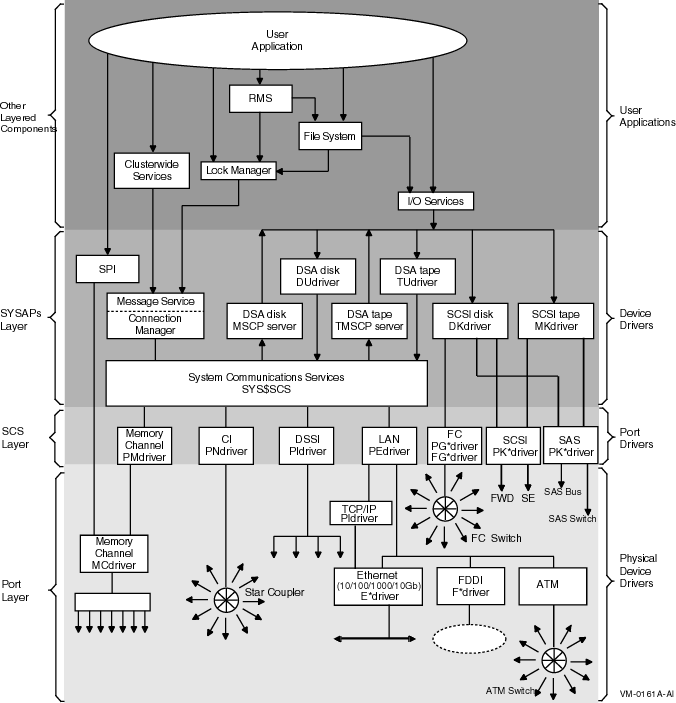

図 1-1 は，代表的な OpenVMS Cluster システムにおけるハードウェアとオペレーティング・システム構成要素の組み合わせを示したものです。

図 1-1 ハードウェアとオペレーティング・システム構成要素

  注意
すべてのインターコネクタが OpenVMS の 3 つのアーキテクチャでサポートされるわけではありません。 CI，DSSI，FDDI インターコネクトは， Alpha および VAX システムでサポートされます。 Memory Channel および ATM インターコネクトは Alpha システムでのみサポートされます。



表 1-4 は，1 つのOpenVMS Cluster システム・ノードと他の OpenVMS Cluster ノード間の通信と資源を共用するためのオプション・ネットワーキング・ソフトウェアを説明したものです。

表 1-4 OpenVMS ネットワーキング構成要素
オプション・ソフトウェア 機能
DECnet-Plus/DECnet ネットワーク通信はノード間通信に必要です。
Advanced Server for OpenVMS (Advanced Server) および HP Common Internet File System (CIFS) for OpenVMS (Advanced Server) PC システムを OpenVMS Cluster システムにリンクするクライアント・サーバ・ネットワーキング・ソフトウェアです。 Advanced Server は Alpha システムでのみ利用できます。 CIFS は Integrity サーバおよび Alpha システムの両方で利用できます。
HP TCP/IP Services for OpenVMS ソフトウェア OpenVMS 用の Network File System (NFS) サーバであり，Internet ネットワーキング・プロトコルをサポートします。 Cluster over IP ではクラスタ通信に TCP/IP を必要とします。



1.3.3 ストレージ拡張ソフトウェア

オプションのストレージ拡張ソフトウェアは，ストレージ・サブシステムのパフォーマンスや可用性を改善します。

たとえば，次のようなものがあります。

  • Volume Shadowing for OpenVMS (RAID レベル 1)

  • DECram for OpenVMS (RAM ディスク)

  • RAID Software for OpenVMS (RAID レベル 0 アレイ (ディスク・ストライピングをサポート) と RAID レベル 5 アレイ (パリティ付きアクセス・ストライピング))

  • Hierarchical Storage Manager (HSM)

OpenVMS ストレージ管理製品に関する最新情報については，次の OpenVMS Web サイトにある OpenVMS 製品のページを参照してください。

http://www.hp.com/go/openvms

または

http://www.hp.com/jp/openvms



1.3.4 システム管理ソフトウェア

システム管理ソフトウェアは，OpenVMS Cluster システムを管理します。

たとえば，次のようなものがあります。

  • HP Archive/Backup System for OpenVMS

  • HP Code Management System for OpenVMS

  • HP WBEM Services for OpenVMS Integrity



1.4 OpenVMS Cluster システムの構成

OpenVMS Cluster の特徴や利点を活用するには，正しく構成することが重要です。 OpenVMS Cluster の理想的な構成では，次の基準を満たすことができます。

  • ハードウェア構成要素とソフトウェア構成要素の最善の組み合わせにより，ビジネス要件を満たす。

  • ビジネスの最優先分野に戦略的に予算を当て，最大の利益を上げる。

  • ビジネス・ニーズの増大や変化に応じて，最新のニーズを満たすとともに投資結果を確保する。

OpenVMS Cluster システムの構成は，さまざまな要因を考慮する必要があるため，慎重に行う必要があります。新しい要因が発生するたびに計画は変更する必要があるかもしれません。設計内容の更新時には，トレードオフに対する利点を評価し，ニーズに最適な決定を下します。

1.4.1 一般的な構成規則

以下の一般規則が，OpenVMS Cluster システムに適用されます。

  • Integrity システムと Alpha システムからなる OpenVMS Cluster システムには， 96 台 (合計) を超えるシステムを組み込むことはできません。

  • Alpha システムと Integrity システムは，同じシステム・ディスクからはブートできません。システム・ディスクはアーキテクチャ固有であり，同じアーキテクチャのシステムでないと共用できません。

  • OpenVMS ノードは，他の OpenVMS Cluster ノードと直接通信できるものとします。
    共用 (マルチホスト) SCSI バスや共用 (マルチホスト) Fibre Channel インターコネクトを使用する構成は，サポートされている他の OpenVMS Cluster インターコネクトとも構成できるものとします。SCSI バスや Fibre Channel ではノード・ツー・ノード通信ができないからです。
    関連項目： SCSI インターコネクトの詳細については， 第 4.8 節 を参照してください。 Fibre Channel インターコネクトの詳細については， 第 4.6 節 を参照してください。
    SAS インターコネクトを使用する構成では，サポートされている他の OpenVMS Cluster インターコネクトを構成する必要もあります。
    関連項目： SAS の詳細については， 第 4.9 節 を参照してください。

  • OpenVMS Cluster ノードまたはストレージ・デバイスを 1 つの OpenVMS Cluster システムにまとめて一度に組み込むことはできません。 1 つずつ組み込みます。

  • DECnet-Plus ソフトウェアは，OpenVMS Cluster 構成には不要です。ただし， DECnet メールボックスによるノード間のプロセス・ツー・プロセス通信が必要な場合， DECnet-Plus が必要です。

  • Cluster over IP は TCP/IP Services を必要とします。いずれかのノードでクラスタ通信に IP を必要とする場合，すべてのメンバで IP を有効にする必要があるます。

以上の一般的な規則以外に，構成によりさらに詳細なガイドラインが適用されます。本書ではこの後，構成ごとのコンテキストでそれらのガイドラインについて説明します。
