3.5.2 例

図 3-8 に示すのは，インターコネクトとして FC および Ethernet を使用した混成インターコネクト OpenVMS Cluster システムです。

FC ベースのコンピュータは，MSCP サーバ・ソフトウェアとドライバにより HSG あるいは HSV ディスクをサテライト・ノードに提供します。これにより，サテライトノードは， HSG および HSV サブシステムにより提供される大容量のストレージにアクセスできます。

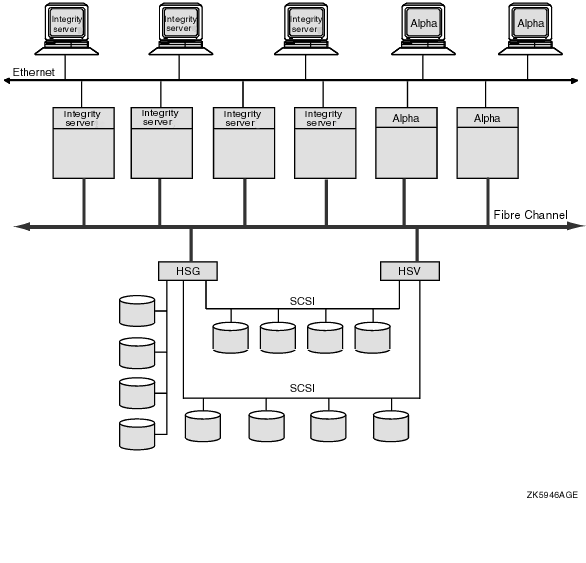

図 3-8 FC と Ethernet をインターコネクトとして使用した OpenVMS Cluster システム

3.6 マルチホスト SCSI OpenVMS Cluster システム

OpenVMS Cluster システムでは，ストレージ・インターコネクトとして SCSI (Small Computer Systems Interface) がサポートされます。 SCSI インターコネクトは SCSI バスとも呼ばれ，1 台以上のコンピュータ，周辺デバイス，インターコネクト・コンポーネントをサポートする業界標準のインターコネクトです。

OpenVMS Alpha バージョン 6.2 以降，複数の Alpha コンピュータが KZPBA SCSI ホストベース・アダプタを使用して同時に SCSI インターコネクトを介して SCSI ディスクにアクセスできるようになりました。 OpenVMS Cluster のホスト間通信のために，ローカル・エリア・ネットワークなどの別のインターコネクトが必要です。なお，Alpha システムでは KZPBA でのサポートに限定されます。 Alpha 用のより新しい SCSI ホストベース・アダプタは，直接接続の SCSI ストレージのみをサポートします。

OpenVMS Version 8.2-1 以降，MSA30-MI ストレージ・シェルフを使用した 2 ノードの OpenVMS Integrity サーバ・システム構成で共有 SCSI ストレージがサポートされています。

OpenVMS Cluster システムでの共有 SCSI ストレージにより， 1 つの SCSI バスに接続されたシステムから SCSI ストレージ・デバイスに対する直接アクセスが可能になります。これにより，SCSI ストレージへの共有アクセスを使用する可用性の高いサーバ環境を構築することができます。

3.6.1 OpenVMS Alpha 構成の設計

OpenVMS Alpha バージョン 6.2-1H3 以降，OpenVMS Alpha ではストレージ・インターコネクトとして，共用 SCSI バス上で最大 3 台のノードがサポートされるようになりました。クォーラム・ディスクを SCSI バスで使用すると，2 ノード構成の可用性を向上できます。ホスト・ベースの RAID (ホスト・ベースのシャドウイングを含む) と MSCP サーバが共用 SCSI ストレージ・デバイスに対してサポートされます。

SCSI ハブ DWZZH-05 が提供されるようになったため， SCSI マルチホスト OpenVMS Cluster システムで 4 台のノードをサポートできるようになりました。4 台のノードをサポートするには，ハブの公平なアービトレーション機能を有効にしなければなりません。

これらの構成の詳細については，『OpenVMS Cluster 構成ガイド』を参照してください。

3.6.2 OpenVMS Integrity 構成の設計

OpenVMS Integrity クラスタ・システムでの共有 SCSI ストレージでは以下の制限事項があります。

• 1 つの SCSI バスに接続されるのは最大 2 つの OpenVMS Integrity システム

• 各システムに接続されるのは最大 4 つの共有 SCSI バス

• rx1600 および rx2600 シリーズがサポートされる

• サポートされる HBA は A7173A HBA のみ

• サポートされる SCSI ストレージ・タイプは MSA30-MI ストレージ・エンクロージャのみ

• サポートされるディスクは Ultra320 SCSI ディスク・シリーズのみ

この構成では， 図 3-10 の SCSI ID 6 および 7 が必要になります。いずれか 1 つのシステムは，共有 SCSI バスに接続されている各 A7173A アダプタ・ポートに対して工場出荷時のデフォルトの 7 の変りに 6 の SCSI ID を持っていなけれななりません。 SCSI ID の変更には，「IPF Offline Diagnostics and Utilities」CD に含まれている U320_SCSI pscsi.efi ユーティリティが使用できます。手順については，下記の URL にある『HP A7173A PCI-X Dual Channel Ultra320 SCSI Host Bus Adapter Installation Guide』を参照してください。

http://docs.hp.com/en/netcom.html

3.6.3 例

図 3-9 では，SCSI デバイスに共用アクセスするために SCSI インターコネクトを使用している OpenVMS Cluster 構成を示しています。ホスト間通信のために，別のインターコネクト (この例では LAN) が使用されることに注意してください。

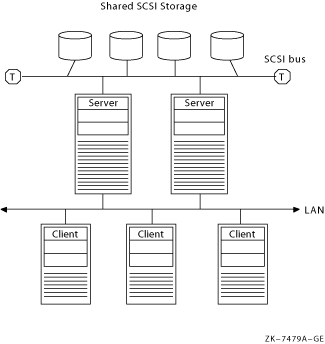

図 3-9 共用 SCSI インターコネクトを使用する 3 ノード OpenVMS Cluster 構成

---

図 3-10 は 2 ノードの OpenVMS Integrity サーバ構成を示しています。ホスト間の OpenVMS Cluster 通信には 2 つ目のインターコネクトとして LAN が必要なことに注意してください。 OpenVMS Cluster 通信は SCA (System Communications Architecture) 通信とも呼ばれます。

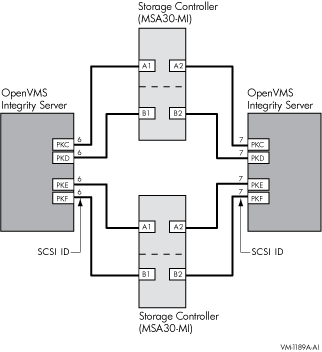

図 3-10 2 ノード OpenVMS Integrity Cluster システム

---

3.7 SAS (Serial Attached SCSI) (Integrity のみ)

OpenVMS Cluster システムはストレージ・インターコネクトとして SAS をサポートします。 SAS は，シリアル通信 (一度に 1 ビット) を使用して SCSI ストレージ・デバイスとの間でデータを伝送するための 2 地点間アーキテクチャです。 SAS は，SAS デバイスと差分信号方式を使用して信頼性が高く高速なシリアル通信を実現します。

SAS はファイバーチャネルのハイエンド機能 (マルチイニシエータのサポートや全二重通信など) と SATA の物理インタフェース (優れた互換性と投資保護) を組み合わせて，性能と信頼性と従来の SCSI 技術の使い勝手をすべて合わせ持っています。

3.8 マルチホスト Fibre Channel OpenVMS Cluster システム

OpenVMS Cluster システムでは，ストレージ・インターコネクトとして FC インターコネクトがサポートされます。Fibre Channel は ANSI 標準のネットワーク/ストレージ・インターコネクトであり，高速伝送機能や，長距離のインターコネクトなど，他のインターコネクトより優れた数多くの機能を備えています。ノード間通信のために第 2 のインターコネクトが必要です。

3.8.1 設計

OpenVMS Alpha では，最新の『HP StorageWorks Heterogeneous Open SAN Design Reference Guide』および Data Replication Manager (DRM) のユーザ・マニュアルに説明があるように， Fibre Channel SAN 構成がサポートされるようになりました。この構成では，最大 500 メートルのマルチモード・ファイバと，最大 100 キロメートルのシングルモード・ファイバのマルチスイッチ Fibre Channel ファブリックをサポートします。さらに，DRM 構成では，Open Systems Gateway および波長分割多重化装置を使って，長距離のサイト間リンク (ISL) が可能となります。 OpenVMS は，非 OpenVMS システムに対し，ファブリックと HSG ストレージの共用をサポートします。

OpenVMS は，StorageWorks のマニュアルに記述されている数のホスト，スイッチ，およびストレージ・コントローラをサポートしています。一般に，ホストおよびストレージ・コントローラの上限は，使用できるファブリック接続の数によります。

ホスト・ベースの RAID (ホスト・ベースのシャドウイングを含む) と MSCP サーバが共用 Fibre Channel ストレージ・デバイスに対してサポートされます。これらの構成では，マルチパス・サポートが提供されます。

これらの構成の詳細については，『OpenVMS Cluster 構成ガイド』を参照してください。

---
