MEMORY CHANNEL 構成では，全ノードがシステムの物理アドレス領域の 1 セクションを共用します。あるシステムがこのアドレス領域にデータを書き込むと，MEMORY CHANNEL ハードウェアもグローバル書き込みを実行し，これによって他のシステムのメモリにもデータが保存されます。つまり，MEMORY CHANNEL アダプタが占有する PCI アドレス領域にノード CPU がデータを書き込むと，データは MEMORY CHANNEL インターコネクトを通じて他のノードにも送信されます。他のノードの PCI アダプタは，このデータをそれぞれのメモリにマップします。このインフラストラクチャでは，あるシステム上の I/O アドレスに書き込むと，他のシステムの物理アドレスにも書き込むことができます。以下の 2 つの図は，これをさらに詳しく説明したものです。
図 B-8 は，物理メモリにおける MEMORY CHANNEL グローバル・アドレス領域のアドレス指定です。

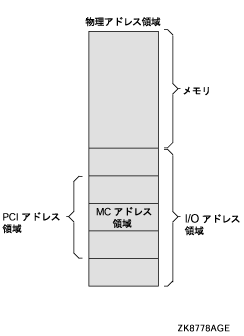

図 B-8 物理メモリと I/O アドレス領域
図 B-8 は，システムの典型的なアドレス領域の例であり，物理メモリと I/O アドレス領域に分かれています。PCI I/O アドレス領域で，MEMORY CHANNEL は， 128 MB から 512 MB のアドレス領域を消費します。そのため，MEMORY CHANNEL PCI アダプタをこの領域内でアドレス指定でき，この範囲に CPU はデータを書き込むことができます。
MEMORY CHANNEL クラスタの全システムは，このアドレス領域を MEMORY CHANNEL データと通信に割り当ています。このアドレス領域を利用して，CPU は他のノードのメモリにグローバル書き込みを実行します。
グローバル書き込みの例として， 図 B-9 では，ノード A とノード B による 2 ノード内部バス・アーキテクチャを示します。

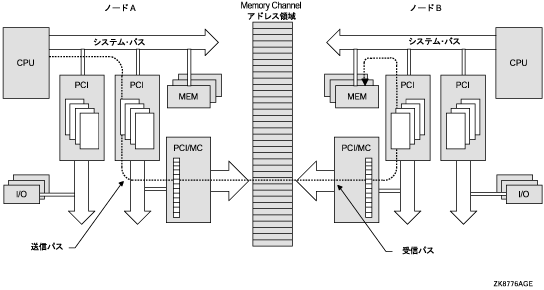

図 B-9 MEMORY CHANNEL バス・アーキテクチャ
図 B-9 に示す図では，以下の順序でノード A がノード B のメモリにグローバル書き込みを実行します。
同様にクラスタ内の全ノードを MEMORY CHANNEL グローバル・アドレス領域にアドレス指定すると，同じアドレス領域と同じデータを仮想的に"共用"できます。このため，MEMORY CHANNEL アドレス領域は 図 B-9 で中央アドレス領域として表現されます。
MEMORY CHANNEL グローバル・アドレス領域は，8 KB (8,192 バイト) のページに分割されています。これらを MC ページといいます。この 8 KB ページは，システム間で同じようにマップできます。
MEMORY CHANNEL グローバル・アドレス領域の"共用"機能は，PCI アダプタに，ページ制御テーブルか PCT でセットアップします。PCT には，MC ページごとに設定できる属性があります。これらの属性については， 表 B-3 を参照してください。
B.2.4 MEMORY CHANNEL の実装 MEMORY CHANNEL ソフトウェアは，OpenVMS Cluster ソフトウェアにバンドルされています。ハードウェアをセットアップした場合は，CLUSTER_CONFIG.COM プロシージャのプロンプトに従って， MEMORY CHANNEL ソフトウェアを構成します。ローカル・コンピュータのノード間通信で MEMORY CHANNEL を有効にするかどうかを確認するプロンプトが表示されたら， "Yes" と応答します。MEMORY CHANNEL が有効かどうかを示すシステム・パラメータの MC_SERVICES_P2 が 1 に設定されます。この設定でドライバ PMDRIVER がロードされ，他の MEMORY CHANNEL システム・パラメータのデフォルト値が有効になります。 MEMORY CHANNEL システム・パラメータの意味については，『OpenVMS Cluster システム』マニュアルを参照してください。 MEMORY CHANNEL ハブ，リンク・ケーブル，PCI アダプタのセットアップの詳細については，『MEMORY CHANNEL User's Guide』(EK-PCIMC-UG.A01) を参照してください。 目次 索引
MEMORY CHANNEL ソフトウェアは，OpenVMS Cluster ソフトウェアにバンドルされています。ハードウェアをセットアップした場合は，CLUSTER_CONFIG.COM プロシージャのプロンプトに従って， MEMORY CHANNEL ソフトウェアを構成します。ローカル・コンピュータのノード間通信で MEMORY CHANNEL を有効にするかどうかを確認するプロンプトが表示されたら， "Yes" と応答します。MEMORY CHANNEL が有効かどうかを示すシステム・パラメータの MC_SERVICES_P2 が 1 に設定されます。この設定でドライバ PMDRIVER がロードされ，他の MEMORY CHANNEL システム・パラメータのデフォルト値が有効になります。
MEMORY CHANNEL システム・パラメータの意味については，『OpenVMS Cluster システム』マニュアルを参照してください。
MEMORY CHANNEL ハブ，リンク・ケーブル，PCI アダプタのセットアップの詳細については，『MEMORY CHANNEL User's Guide』(EK-PCIMC-UG.A01) を参照してください。
