F.7.1 再送が発生する理由

送信側のノードがシーケンス・メッセージ・データを含むデータグラムを最初に送信すると，PEDRIVER は TR ヘッダの REXMT フラグ・ビットの値を 0 に設定します。データグラムの再送が必要になると，PEDRIVER は REXMT フラグ・ビットを 1 に設定し，データグラムを再送します。データグラムが受信されるか，仮想サーキットがクローズされるまで，PEDRIVER はデータグラムを再送します。複数のチャネルが使用可能な場合は，PEDRIVER は再送の原因になった問題を回避するために，異なるチャネルでメッセージを再送しようとします。

LRP (large request packets) や非ページング・プールなどの重要なリソースがすべて使用されてしまった等の原因で，メッセージがリモート・ノードに到達したにもかかわらず，紛失する場合は，一般に再送が実行されます。この他にも再送が行われる理由があります。たとえば，LAN ブリッジが過負荷状態である，LAN アダプタが低速である (DELQA など)，システムの負荷が非常に高いなどの原因が考えられ，このような場合，パケットの送信や受信で遅延が発生します。 図 F-4 では，最初は送信が失敗した後，再送が成功した様子を示しています。

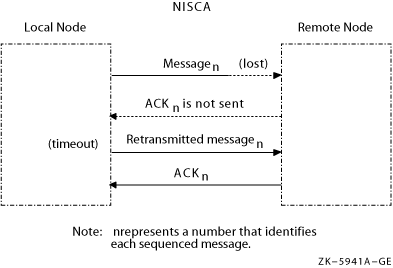

図 F-4 メッセージの紛失による再送

最初のメッセージが紛失したため，ローカル・ノードはリモート・ノードから確認応答 (ACK) を受信しませんでした。リモート・ノードはメッセージの 2 回目の (正常) 送信に対して，確認応答メッセージを送信しました。

また，ケーブルが正しく接続されていない場合や，ネットワークが非常にビジー状態であるためにデータグラムを送信できない場合，あるいは発信側の LAN アダプタまたはブリッジやリピータによって送信時にデータグラムが破壊または紛失された場合，再送が行われます。 図 F-5 は別の種類の再送を示しています。

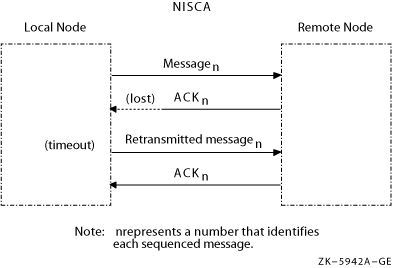

図 F-5 ACK の紛失による再送

図 F-5 では，リモート・ノードはメッセージを受信し，送信側のノードに確認応答 (ACK) を送信しています。しかし，受信側ノードからの ACK が紛失したため，送信側ノードはメッセージを再送します。

F.7.2 トラブルシューティングの手法

クラスタで発生する再送の問題は，各 LAN セグメントに対して LAN プロトコル・アナライザを使用して対処することができます。クラスタ通信のために複数のセグメントが使用されている場合， LAN アナライザは分散イネーブル機能および分散トリガ機能をサポートしなければなりません ( 付録 F.9 節 を参照)。

関連項目: LAN アナライザを使用して再送されたデータグラムを切り分ける手法については， 付録 F.11.2 項 を参照してください。輻輳制御と PEDRIVER のメッセージ再送の詳細については， 付録 G も参照してください。

F.8 NISCA データグラムについて

NISCA プロトコル通信の問題に対処するには， OpenVMS Cluster システムで交換される NISCA プロトコル・パケットについて理解しておく必要があります。

F.8.1 パケットの形式

NISCA プロトコルのパケットの形式は，$NISCADEF マクロによって定義されています。このマクロは，VAX システムでは CD リスティング・ディスクの [DRIVER.LIS]，Alpha システムでは [LIB.LIS] に格納されています。

図 F-6 は，NISCA データグラムの一般的な形式を示しています。NISCA データグラムは以下のヘッダと，ユーザ・データによって構成されています。

• イーサネットまたは FDDI ヘッダを含む LAN ヘッダ

• DX (Datagram exchange) ヘッダ

• CC (Channel control) または TR (Transport) ヘッダ

図 F-6 NISCA のヘッダ

---

注意 NISCA プロトコルは予告なく変更されることがあります。

F.8.2 LAN ヘッダ

NISCA プロトコルは，イーサネットで構成される LAN でサポートされます。 付録 F.8.3 項 を参照してください。これらのヘッダには，LAN アダプタ間で発生した問題を診断するのに役立つ情報が含まれています。

関連項目: LAN ヘッダの情報を切り分ける方法については， 付録 F.10.4 項 を参照してください。

F.8.3 イーサネットのヘッダ

イーサネット上で送受信される各データグラムには，先頭にイーサネット・ヘッダが付いています。イーサネット・ヘッダは 16 バイトの長さであり， 図 F-7 に示すとおりです。詳細については， 表 F-8 を参照してください。

図 F-7 イーサネット・ヘッダ

---

表 F-8 イーサネット・ヘッダのフィールド

フィールド	説明
Destination address	データグラムを受信するアダプタの LAN アドレス
Source address	データグラムを送信するアダプタの LAN アドレス
Protocol type	NISCA プロトコルを示す 16 進数 (60--07)
Length	データグラム内で length フィールドの後に続くデータのバイト数

F.8.4 Datagram Exchange (DX) ヘッダ

OpenVMS Cluster プロトコル用の DX (datagram exchange) ヘッダは，データを適切な OpenVMS Cluster ノードに渡すために使用されます。 DX ヘッダは 14 バイトの長さであり， 図 F-8 に示すとおりです。詳細については， 表 F-9 を参照してください。このヘッダには，2 つのノード間の OpenVMS Cluster 接続を記述する情報が含まれています。 DX ヘッダのデータを切り分ける方法については， 付録 F.10.3 項 を参照してください。

図 F-8 DX ヘッダ

---

表 F-9 DX ヘッダのフィールド

フィールド	説明
Destination SCS address	アドレス AA--00--04--00-- remote-node-SCSSYSTEMID を使用して作成される。下位 16 ビットに対して，リモート・ノードの SCSSYSTEMID システム・パラメータの値が追加される。このアドレスは，送信先の SCS トランスポート・アドレスまたは OpenVMS Cluster マルチキャスト・アドレスを表す。
Cluster group number	システム管理者が指定したクラスタ・グループ番号。クラスタ・グループ番号の詳細については， 第 8 章 を参照。
Source SCS address	送信元 SCS トランスポート・アドレスを表し，アドレス AA--00--04--00-- local-node-SCSSYSTEMID を使用して作成される。下位 16 ビットに対して，ローカル・ノードの SCSSYSTEMID システム・パラメータの値が追加される。

F.8.5 CC (Channel Control) ヘッダ

CC (channel control) メッセージは，OpenVMS Cluster システム内のノード間でネットワーク・パスを形成し，パスを正常に動作する状態に維持するために使用されます。ネットワークのトラブルシューティングにとって重要なフィールドは，datagram flags/type と cluster password です。 CC ヘッダと TR ヘッダは同じ領域を使用するため，チャネルを介して送信されているメッセージの種類を示すために，TR/CC フラグが使用されます。 図 F-9 は，ネットワークのトラブルシューティングに必要な CC ヘッダの部分を示しており， 表 F-10 では，これらのフィールドについて説明しています。

図 F-9 CC ヘッダ

---

表 F-10 CC ヘッダのフィールド

フィールド	説明

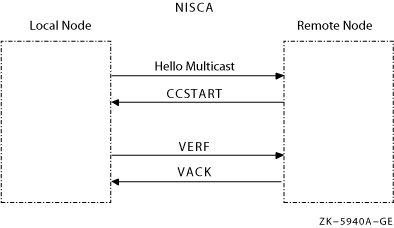

Datagram type (ビット <3:0>)	チャネル制御レベルでメッセージの種類を示す。以下の表はデータグラムとその機能を示している。 値 データグラムの短縮形 完全なデータグラムの種類 機能 0 HELLO HELLO dataram message クラスタ・ノード間でチャネルの形成を開始し，既存のチャネルのテストと維持管理を行うマルチキャスト・データグラム。このデータグラムには，有効なクラスタ・パスワードは含まれない。 1 BYE Node-stop notification クラスタ・ノードの削除を通知するデータグラム。 2 CCSTART Channel start 2 つのクラスタ・ノード間でチャネル形成ハンドシェイクを開始するデータグラム。このデータグラムは，不明な LAN アダプタ・アドレスから HELLO データグラムを受信したときに，応答として送信される。 3 VERF Verify CCSTART データグラムの受信を確認し，チャネルの形成ハンドシェイクを続行するデータグラム。このデータグラムは，CCSTART または SOLICIT_SRV データグラムの受信への応答として送信される。 4 VACK Verify acknowledge チャネルの形成ハンドシェイクを完了するデータグラム。このデータグラムは，VERF データグラムの受信への応答として送信される。 5 予約     6 SOLICIT_SERVICE Solicit ディスク・サーバに対するチャネルを形成するためにブート・ノードが送信するデータグラム。サーバはチャネルを形成する VERF を送信することにより応答する。 7--15 予約
データグラム・フラグ (ビット <7:4>)	制御データグラムに関する追加情報を提供する。以下のビットが定義されている。 ビット <4> (AUTHORIZE) --- クラスタ・パスワード・フィールドが有効な場合は 1 に設定される。 ビット <5> (予約) --- 1 に設定される。 ビット <6> (予約) --- 0 に設定される。 ビット <7> (TR/CC フラグ) --- CC データグラムを示すために 1 に設定される。
クラスタ・パスワード	クラスタ・パスワードが格納される。

---
