OpenVMS マニュアル

第 6 部
付録

付録 A
定義済みのキー機能

デバッガを起動する場合，定義済みの機能 ( コマンド，コマンド・シーケンス，コマンド区切り文字 ) がメイン・キーパッドの右側にある数値キーパッドのキーに割り当てられています。これらのキーを使用すると，キーボードでコマンドを入力するよりも少ないキー入力でコマンドを入力できます。たとえば，キーパッド上で COMMA キー (,) を押せば，GO を入力してから Return キーを押すのと同じ機能を指定できます。 LK201 キーボードを持つ端末やワークステーションには， VT100 キーボードにはないプログラマブル・キー ( たとえば，"Help" や "Remove" など ) があります。またその中には，デバッガ機能が割り当てられているものもあります。

ファンクション・キーを使用するには，キーパッド・モードを使用可能 (SET MODE KEYPAD) にする必要があります。キーパッド・モードは，デバッガを起動するときに使用可能にします。デバッグするプログラムがキーパッドを使用しているため，キーパッド・モードを使用可能にしない方がよい場合は，SET MODE NOKEYPAD コマンドを入力してキーパッド・モードを禁止することができます。

デバッガを起動するときに定義済みであるキーパッド・キー機能について， 図 A-1 にまとめてあります。また，すべてのキー定義の詳細な説明は， 表 A-1 ， 表 A-2 ， 表 A-3 ， 表 A-4 に示します。ほとんどのキーは，画面モードで画面表示を操作するのに使用されます。画面モードのコマンドを使用するには，まず PF3 キー (SET MODE SCREEN) を押して画面モードを使用可能にしなければなりません。また，画面モードで各ウィンドウの省略時のレイアウトを再作成するには，キーパッド・キー・シーケンス BLUE-MINUS (PF4 キーと MINUS キー (-) を順に押す ) を入力します。

キーパッド・キーを使用してデバッガ・コマンドではなく数字を入力する場合は，SET MODE NOKEYPAD コマンドを入力します。

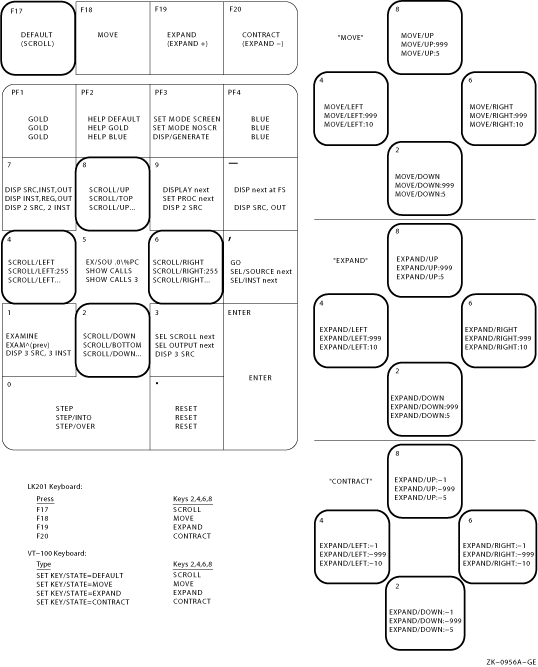

図 A-1 デバッガによって定義済みのキーパッド・キー機能---コマンド・インタフェース

A.1 機能 DEFAULT，GOLD，BLUE

1 つのキーにはたいてい次の 3 つの機能が定義されています。

• 特定のキーを押すことで，DEFAULT 機能を入力する。

• GOLD キーとも呼ばれる PF1 キーを押して離した後に，特定のキーを押すことで，GOLD 機能を入力する。

• BLUE キーとも呼ばれる PF4 キーを押して離した後に，特定のキーを押すことで，BLUE 機能を入力する。

図 A-1 の各キーの説明には，DEFAULT，GOLD，BLUE の各機能を上から順に表示します。たとえば，キーパッド・キー KP0 を押すと，STEP コマンド (DEFAULT 機能) が入力され，PF1，KP0 の順に押すと STEP/INTO コマンド (GOLD 機能) が入力され，PF4，KP0 の順に押すと STEP/OVER コマンド (BLUE 機能) が入力されます。

キーパッド・キーに割り当てられたコマンド・シーケンスは，KP2，KP4， KP6，KP8 に割り当てられた BLUE 機能以外は完結型で，ただちに実行されます。KP2 などのような非完結型のコマンドには， 図 A-1 で，コマンドの後ろに反復記号 (...) をつけて区別してあります。コマンド入力を完結させるには，パラメータを指定してから Return キーを押します。たとえば，12 行分をスクロール・ダウンするには，次のようにします。

1. PF4 キーを押す。

2. キーパッド・キー KP2 を押す。

3. キーパッドで :12 を入力する。

4. Return キーを押す。

A.2 LK201 キーボードに固有なキー定義

表 A-1 に，LK201 キーボードにだけあり，VT100 キーボードにはないキーを示します。また，そのキーごとに相当するコマンドと，LK201 キーボードを使用していない場合に代わりに使用できるキーパッド・キー ( 該当する場合 ) も示します。

A.3 表示のスクロール，移動，拡大，縮小を行うキー

省略時の設定では，キーパッド・キー KP2，KP4，KP6，KP8 は，現在のスクロール・ディスプレイをスクロールします。これらのキーは，方向 ( それぞれ，下，左，右，上 ) を制御します。また，F18，F19，または F20 を押すと，キーパッドをそれぞれ MOVE 状態，EXPAND 状態または CONTRACT 状態にすることができます。キーパッドが MOVE 状態にあると， KP2，KP4，KP6，KP8 は，現在のスクロール・ディスプレイをそれぞれ下，左，右，上へ移動できます。同様に EXPAND 状態と CONTRACT 状態にあると，4 つのキーを使用して現在のスクロール・ディスプレイを拡大または縮小できます。 図 A-1 と 表 A-2 を参照してください。また，VT100 キーボード用の等価キーの定義については，あとで説明します。

ディスプレイのスクロール，移動，拡大，または縮小を行うには，次のようにします。

1. KP3 を必要なだけ繰り返し押して，ディスプレイ・リストから現在のスクロール・ディスプレイを選択する。

2. F17，F18，F19，または F20 を押して，キーパッドをそれぞれ DEFAULT ( スクロール ) 状態，MOVE 状態，EXPAND 状態，CONTRACT 状態にする。

3. KP2，KP4，KP6，KP8 を押して，必要な機能を実行する。スクロール量または移動量を制御するには，PF1 (GOLD) と PF4 (BLUE) を使用する。

VT100 キーボードを使用している場合には，LK201 の F17 キーの効果を F20 にシミュレートできます。このためには，これらのキーの機能を他のキー・シーケンスに割り当てます。キーの割り当ては，デバッガ初期化ファイルなど，コマンド・プロシージャで実行できます (init_sec を参照 )。次のコードには，GOLD-KP9 と BLUE-KP9 ( 現在は未定義 ) が F17 〜 F20 キーを巡回したときの効果をシミュレートできるようなキー割り当てが指定されています。これらのキー割り当てが有効な場合には，GOLD-KP9 を押すと，キーパッドは DEFAULT ( スクロール ) 状態になります。 BLUE-KP9 を押すと，キーパッドの状態は DEFAULT，MOVE，EXPAND，CONTRACT に順に切り換わります。

DEFINE/KEY/IF_STATE=(GOLD,MOVE_GOLD,EXPAND_GOLD,CONTRACT_GOLD)-
 /TERMINATE KP9 "SET KEY/STATE=DEFAULT/NOLOG"
DEFINE/KEY/IF_STATE=(BLUE)-
 /TERMINATE KP9 "SET KEY/STATE=MOVE/NOLOG"
DEFINE/KEY/IF_STATE=(MOVE_BLUE)-
 /TERMINATE KP9 "SET KEY/STATE=EXPAND/NOLOG"
DEFINE/KEY/IF_STATE=(EXPAND_BLUE)-
 /TERMINATE KP9 "SET KEY/STATE=CONTRACT/NOLOG"
DEFINE/KEY/IF_STATE=(CONTRACT_BLUE)-
 /TERMINATE KP9 "SET KEY/STATE=DEFAULT/NOLOG"

A.4 オンライン・キーパッド・キー図

Help キーや PF2 キーをそれだけ，または他のキーとともに押すと，キーパッド・キーのオンライン・ヘルプを利用できます。 ( 表 A-3 を参照してください。) また，SHOW KEY コマンドを使用してもキー定義を表示できます。

A.5 デバッガのキー定義

表 A-4 に，すべてのキー定義を示します。
