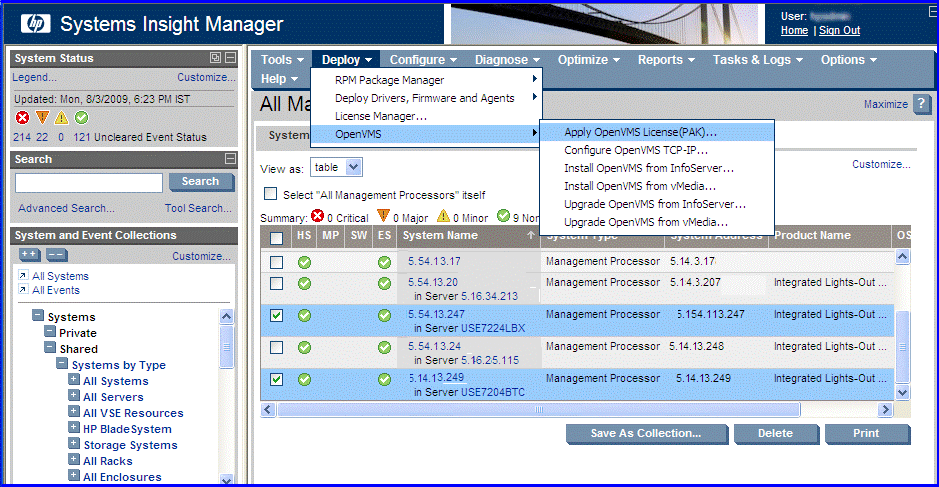

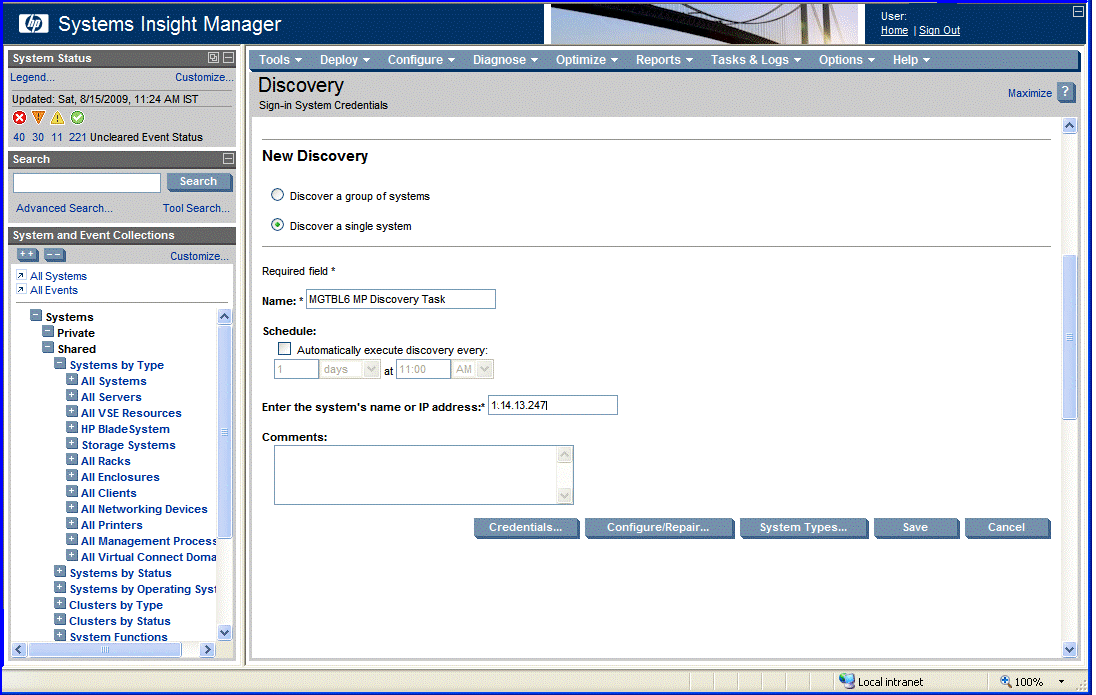

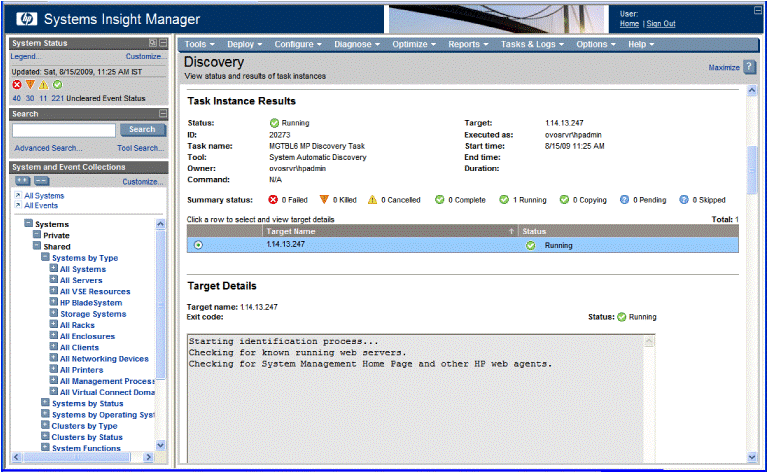

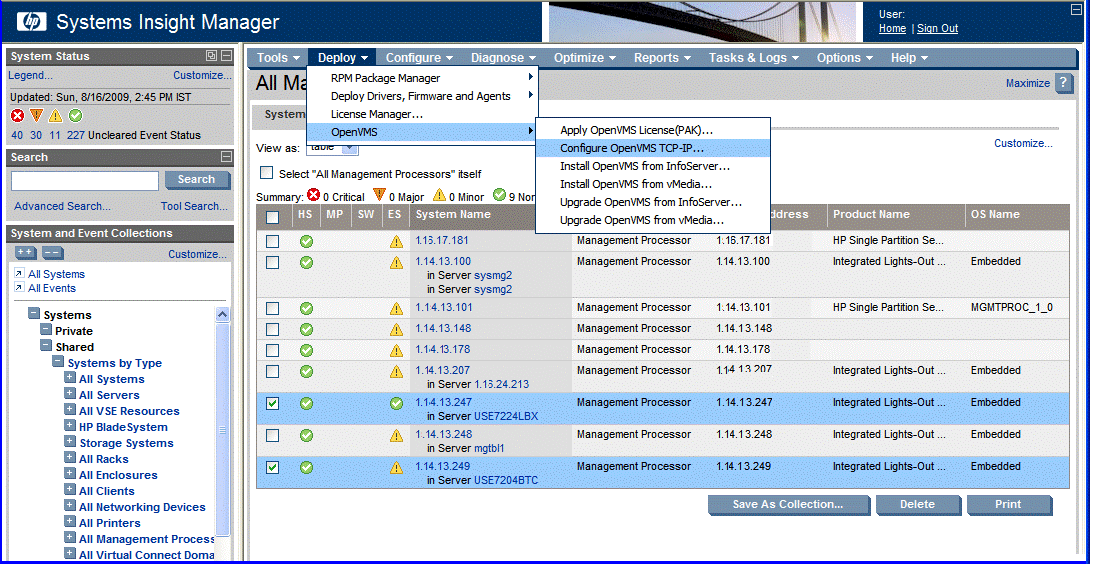

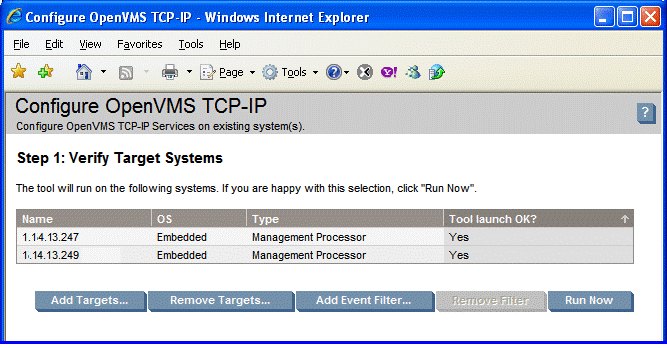

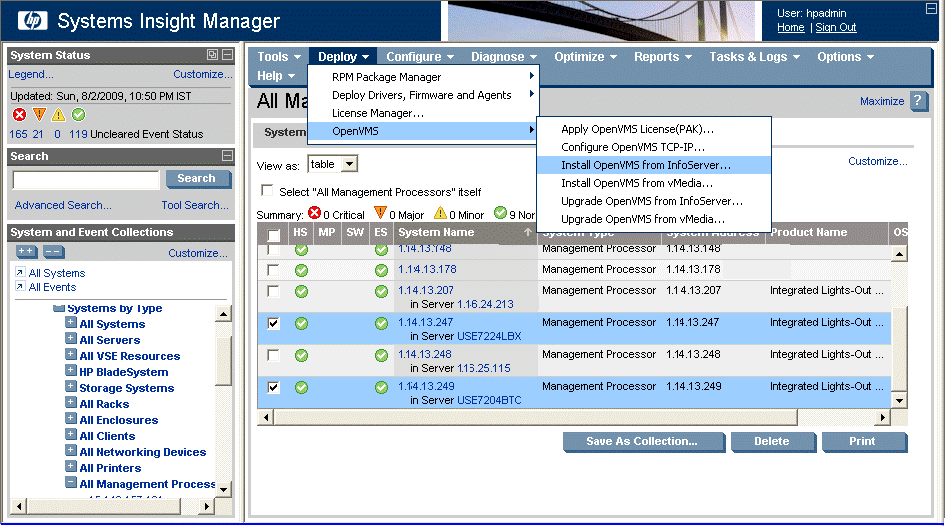

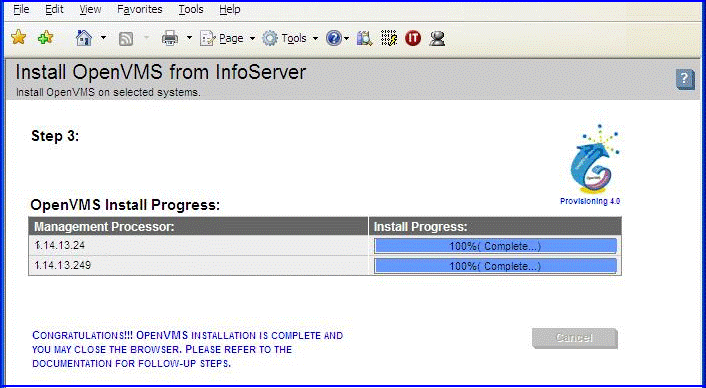

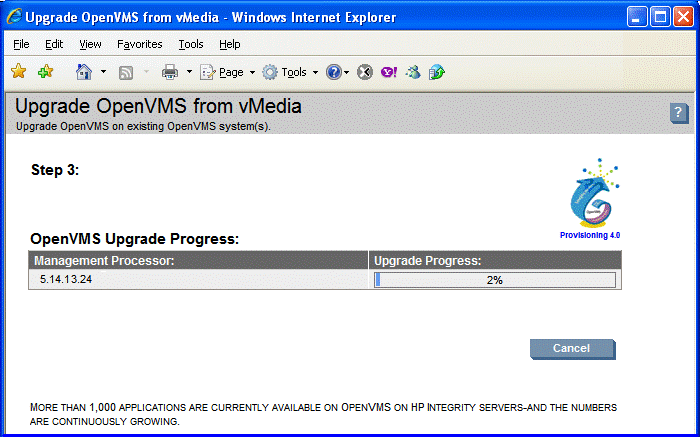

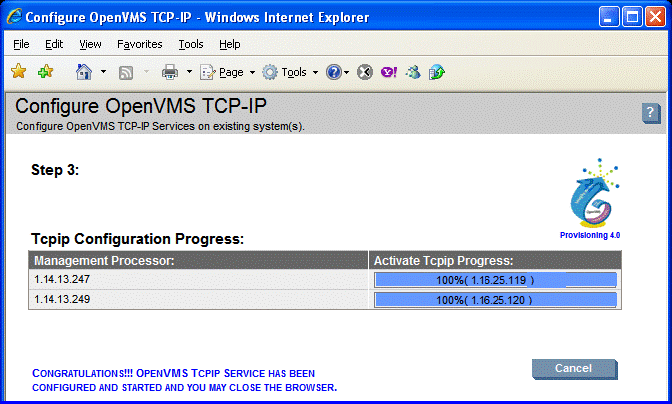

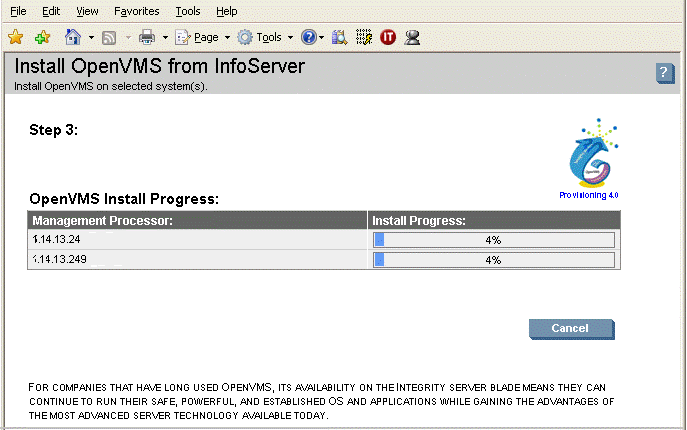

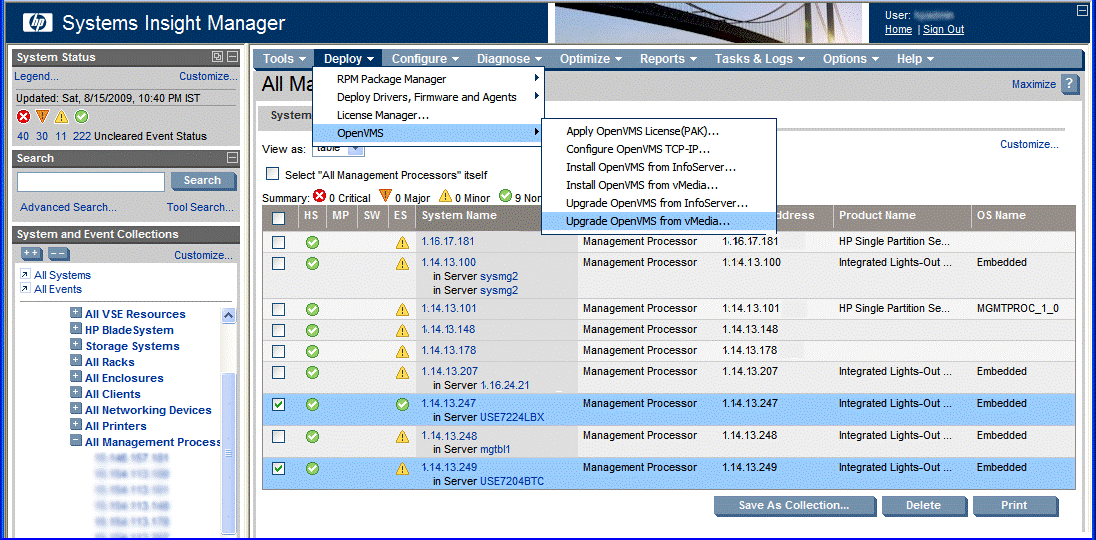

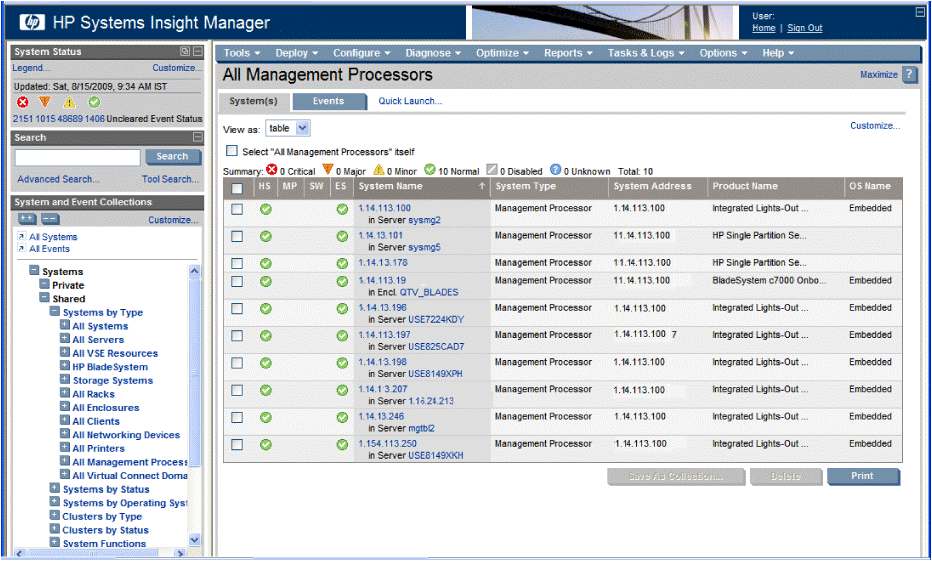

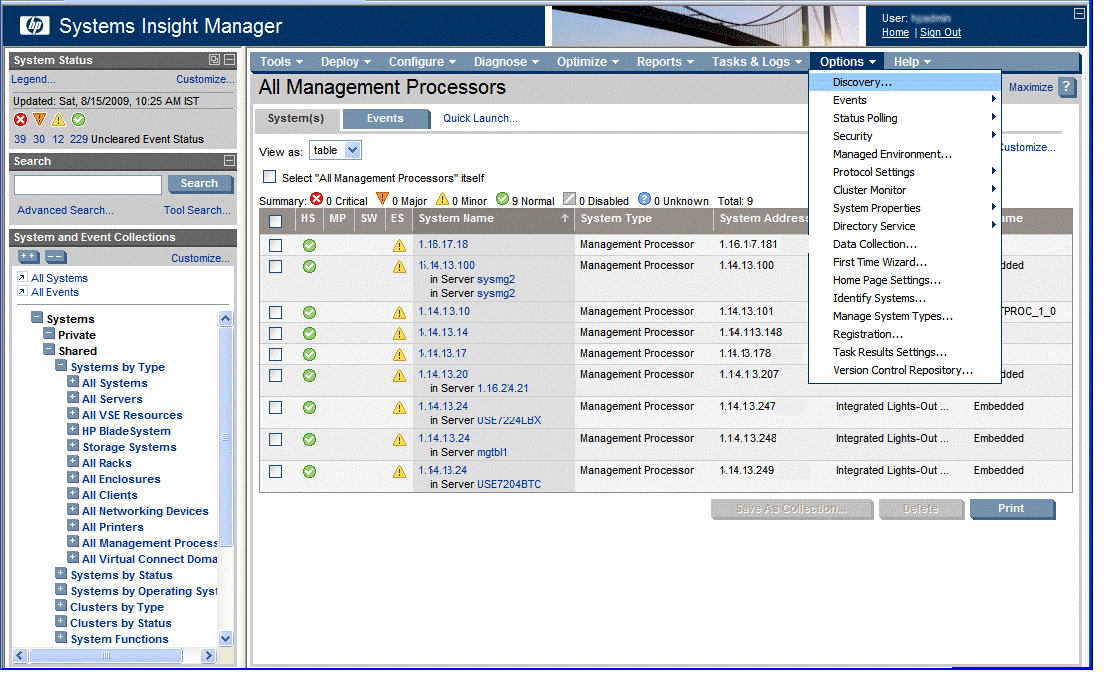

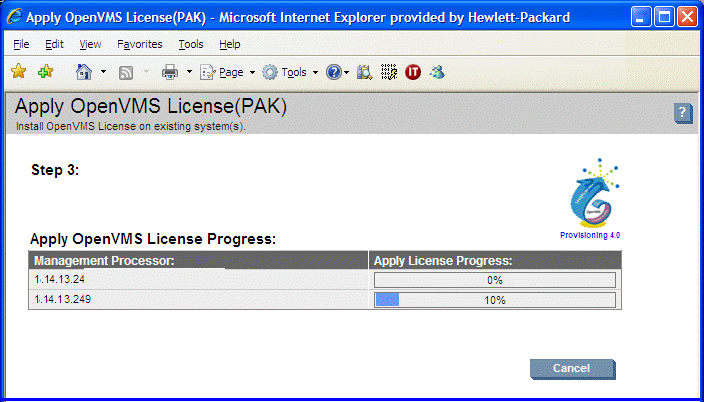

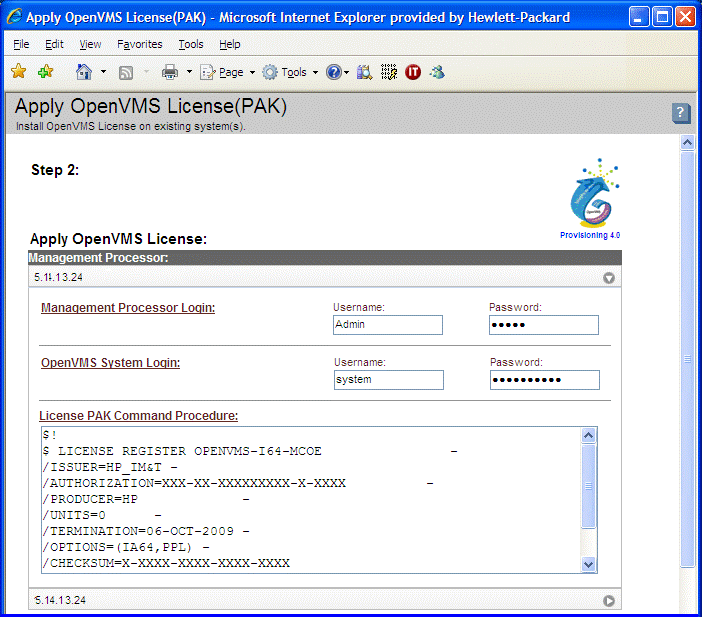

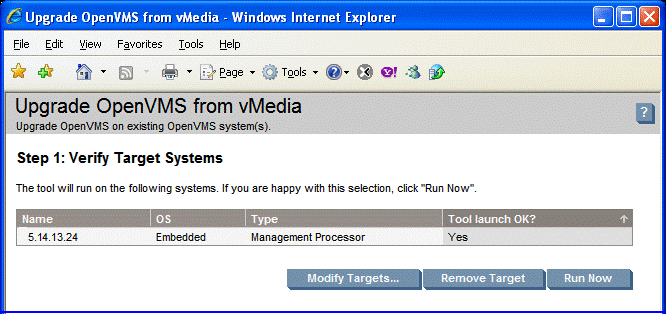

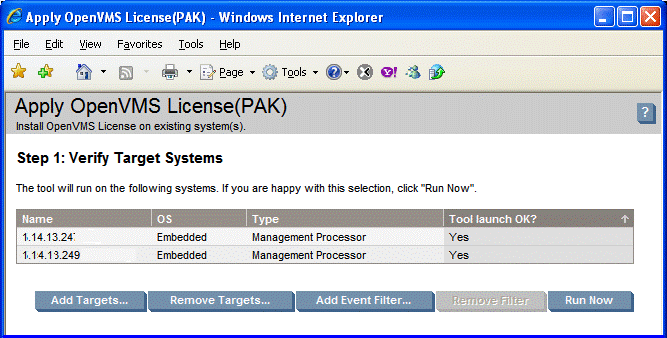

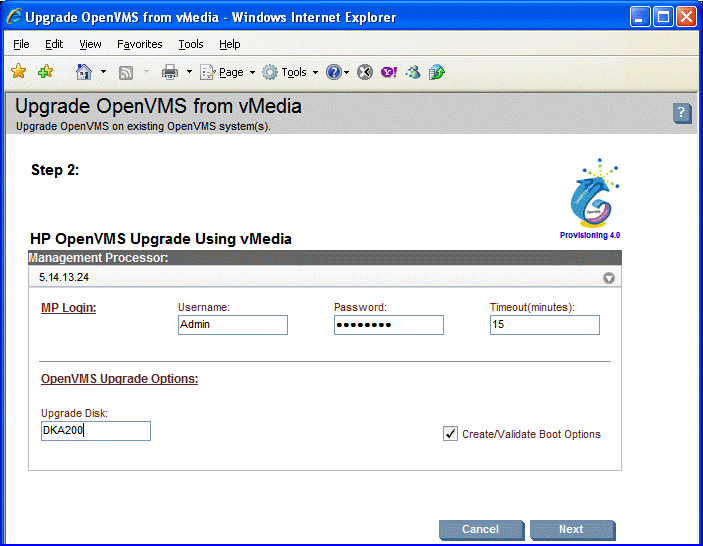

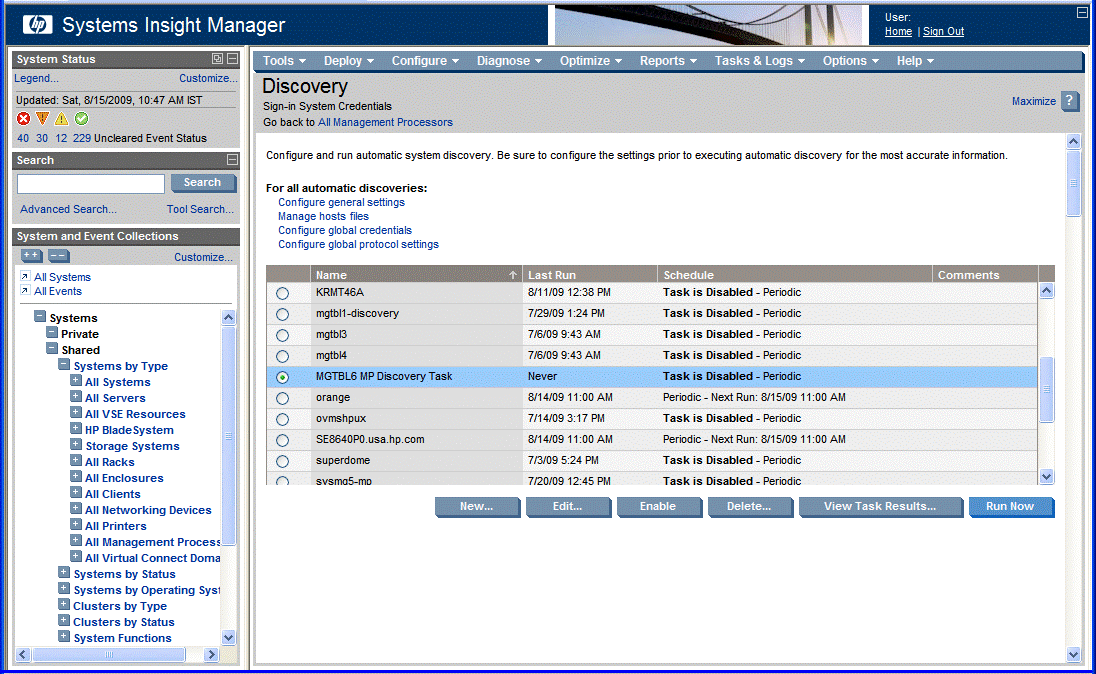

付録 D HP SIM と vMedia による OpenVMS のプロビジョニング

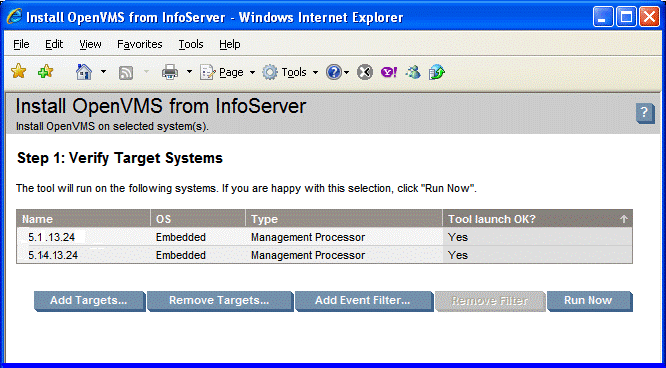

LAN に接続されているシステムを InfoServer サーバとして少なくとも 1 台使用する必要があります。 また，このシステムには，DVD ドライブが搭載されている必要があり，ネットワーク・ブートはその DVD ドライブから行うことになります。 OpenVMS Version 8.4 を展開するには，InfoServer サーバで OpenVMS Integrity Version 8.4 以降が動作している必要があります。 次の基本的な手順を実行して InfoServer サーバをセットアップします。

1. SYS$STARTUP:ESS$LAD_STARTUP.TEMPLATE ファイルを SYS$STARTUP:ESS$LAD_STARTUP.DAT ファイルにコピーします。 環境に合わせて変更が必要な場合は (一般には必要ありません)，SYS$STARTUP:ESS$LAD_STARTUP.DAT ファイルを変更します。

2. SYS$STARTUP:ESS$LAST_STARTUP.TEMPLATE ファイルを SYS$STARTUP:ESS$LAST_STARTUP.DAT ファイルにコピーします。SYS$STARTUP:ESS$LAST_STARTUP.DAT ファイルを次のように変更します。 また，環境に合わせて変更の必要なものがその他にあれば，このときに行っておきます。

   1. DEVICE = () というテキストが含まれている行からコメント (!) 文字を削除し，かっこの中にデバイス名を入力します。 たとえば，DEVICE = (EIA) とします。

   2. ALL_CONTROLLERS = ON の行をコメントアウトします (行の先頭に感嘆符 (!) を挿入します)。

3. 必要であれば，システム・スタートアップ・ファイル SYS$MANAGER:SYSTARTUP_VMS.COM に次の 2 行を追加します。

   @SYS$STARTUP:ESS$LAD_STARTUP.COM @SYS$STARTUP:LD$STARTUP

   	注記: リブートする代わりにこれらのサービスをすぐに開始する場合は，これらのコマンドを手動で実行してください。

InfoServer サーバ・システムで，次のようにして BOOTP サーバと TFTP サーバをセットアップします。

	重要: HP SIM のプロビジョニングでは，BOOTP サーバと TFTP サーバを InfoServer と同じシステムにセットアップしておく必要があります。また，ブート・ファイルをクライアント・システムへ供給するために，ブート・サーバ上で TFTP を実行する必要があります。

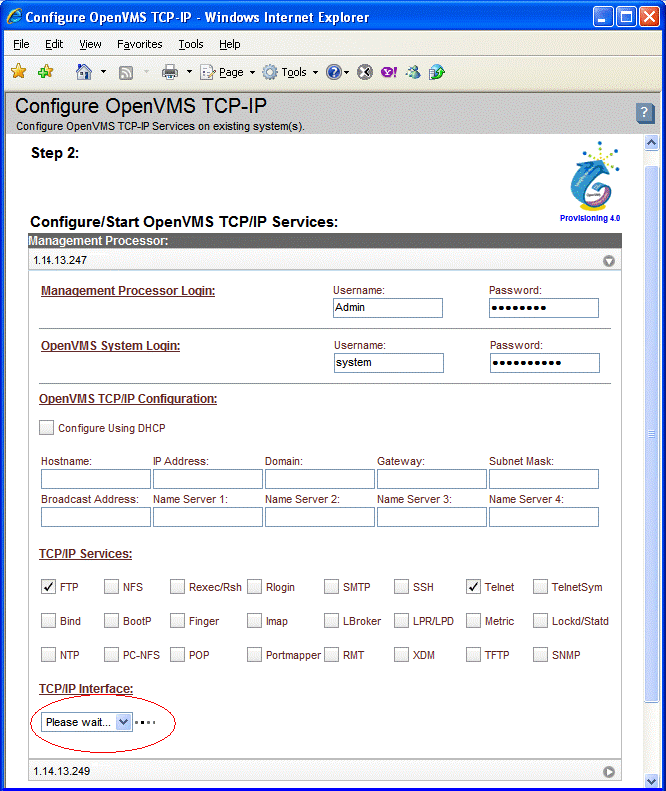

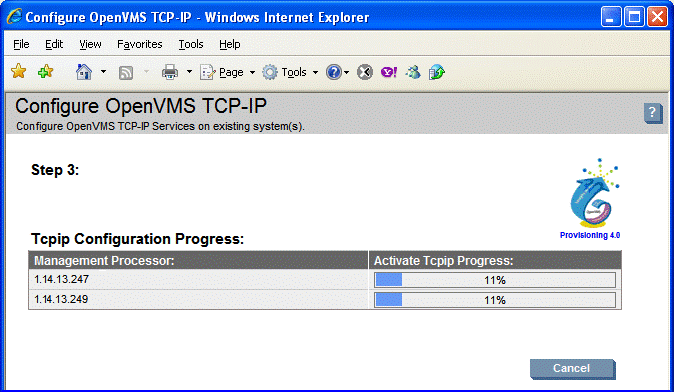

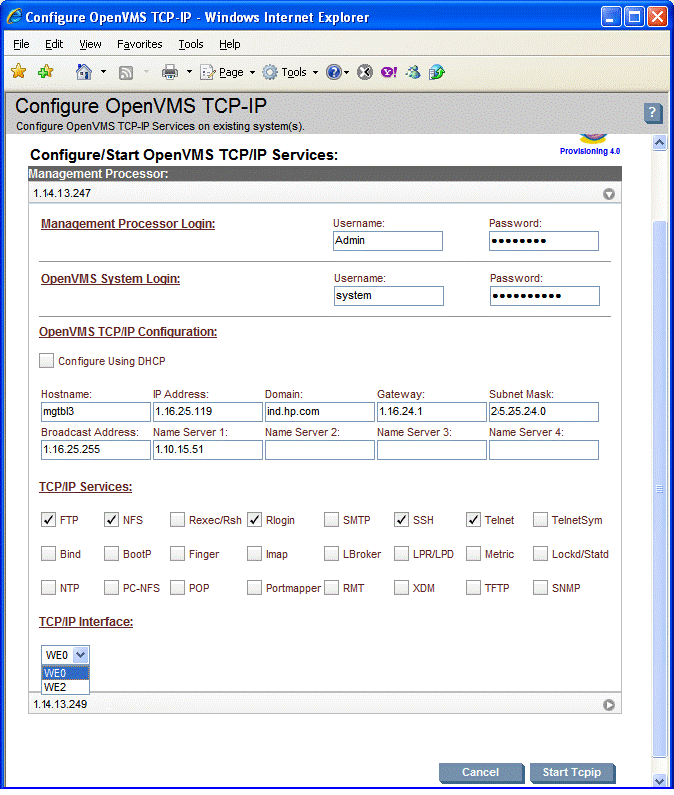

1. TCP/IP Services for OpenVMS がインストールされていることと，以下の点を確認します。

   • IP インタフェースが少なくとも 1 つは定義されていること。

   • BOOTP サーバと TFTP サーバが構成されて起動されていること。

   • TELNET と FTP が構成されて起動されていること(オプション)。

   IP インタフェースの情報を表示するには，TCPIP SHOW INTERFACE コマンドを使用します。

   	重要: プロビジョニングを使用して InfoServer から OpenVMS Integrity Version 8.4 あるいはそれ以降のバージョンをインストールあるいはアップグレードする場合，OpenVMS はターゲット・サーバのメモリ・ディスクでブートされます。 このため，OpenVMS Integrity Version 8.4 システムでは，手順 b および手順 c は必要ありません。 手順 b および手順 c は，Version 8.3-1H1 以下の OpenVMS システムの場合に実行してください。

   	注記: DHCP サービスを使用している場合は無効にする必要があります。 ただし，BOOTP サービスは有効にしておく必要があります。 サービスを無効または有効にする方法については，『HP TCP/IP Services for OpenVMS Management』を参照してください。

2. 次の例のように，TFTP でアクセス可能なディレクトリを作成して，OpenVMS Integrity のブート・ファイルがある場所をセットアップします (ブート・ファイルのディレクトリはオペレーティング・システムのバージョンに合わせて個別に作成することをお勧めします)。

   $ CREATE/DIRECTORY TCPIP$TFTP_ROOT:[V831H1]

   	重要: OpenVMS を将来アップグレードすることがあれば，そのたびに，そのバージョン専用のブート・ファイル用ディレクトリを作成し，また必要に応じて，各クライアントごとに指定されているブート・ファイルのパスを変更する必要があります。 こうした作業を考慮して，システムワイドまたはクラスタワイドの論理名を使用するようにしておけば，将来のアップグレードを簡単にすることができます。

3. 次の 2 つのファイルを，DVD から TCPIP$TFTP_ROOT:[V831H1] ディレクトリにコピーします。

   • [SYS0.SYSCOMMON.SYSEXE]VMS_LOADER.EFI

   • [SYS0.SYSCOMMON.SYSEXE]IPB.EXE

4. ネットワーク・デバイス (Integrity サーバのコア I/O カード) の IP アドレスなど，各ブート・クライアント (プロビジョニングの対象となる各クライアントのことで，以降プロビジョニング/ブート・クライアントと呼びます) のデータを収集します。

5. TCPIP SET HOST コマンドを使用して，各プロビジョニング/ブート・クライアントのホスト名を，TCP/IP Services for OpenVMS のローカル・ホスト・データベースの中で定義します。 次にその例を示します。 ここで，hostname はプロビジョニング/ブート・クライアントのホスト名，また，ipaddress はその IP アドレスです。

   $ TCPIP SET HOST hostname/ADDRESS=ipaddress

6. プロビジョニング/ブート・クライアントごとに BOOTP データベースへエントリを追加し，ゲートウェイとネットワーク・マスクを指定する必要があります。

   この処理には，下記に示すような形式で SET BOOTP コマンドを使用します。 hostname には，ブート・クライアントのホスト名を指定します。 MACAddress には，LAN ブートに使用するブート・クライアントのネットワーク・ポートの MAC アドレスを指定します。 gateways-ip には，ルーティング・ゲートウェイを指定します。 ip-network-mask には，サブネット・マスクを指定します。 disk_name には，OpenVMS OS イメージが含まれている DVD あるいは LD デバイスを指定します。

   ゲートウェイの名前とサブネットの情報については，ネットワーク管理者に確認してください。 このコマンドの詳細ついては，TCP/IP Services for OpenVMS のドキュメントを参照してください。

   V8.3-1H1 あるいはそれ以下の場合:

   $ TCPIP SET BOOTP hostname /HARDWARE=ADDRESS=MACAddress – /GATEWAYS=gateways-ip – /NETWORK_MASK=ip-network-mask – /FILE=TCPIP$TFTP_ROOT:[V831H1]VMS_LOADER.EFI

   V8.4 あるいはそれ以上の場合:

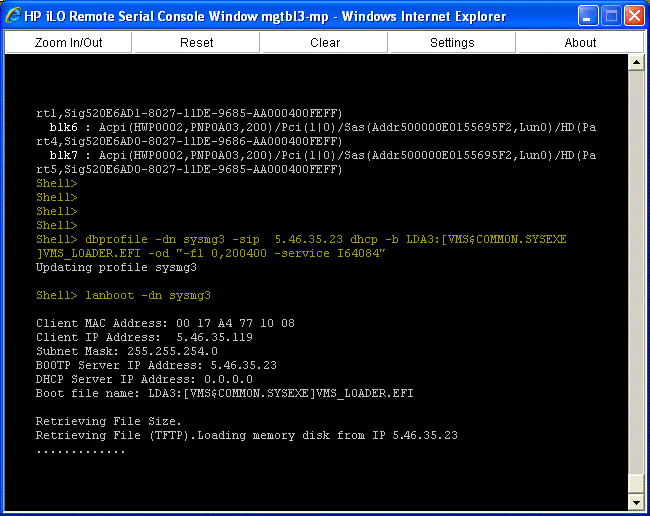

   $ TCPIP SET BOOTP hostname /HARDWARE=ADDRESS=MACAddress – /GATEWAYS=gateways-ip – /NETWORK_MASK=ip-network-mask – /FILE = <disk_name>[SYS0.SYSCOMMON.SYSEXE]VMS_LOADER.EFI

   BOOTP サーバ構成の表示および確認には，TCPIP SHOW BOOTP/FULL コマンドを使用してください。

   	重要: BOOTP のデータベースに定義されているクライアントのエントリは，OpenVMS Integrity のバージョンが新しくなるたびに変更して，そのバージョン専用の新しいブート・ファイルを指すようにする必要があります。 上記の例では，OpenVMS V8.4 のブート・ファイルは [V831H1]VMS_LOADER.EFI です。 Version 8.4 以降の場合は，DVD あるいは作成した LD デバイスにある VMS_LOADER の実際のパスです。

OpenVMS OE DVD のコピーを，InfoServer ユーティリティからアクセス可能な LD デバイス (論理ディスクまたは仮想ドライブ) 上に作成します。次の例に，LD デバイスを作成して OpenVMS DVD (DNA0:) を InfoServer サーバとなる OpenVMS システム上のデバイスにコピーする方法を示します。

$ @SYS$STARTUP:LD$STARTUP
$ LD CREATE I64084.DSK/SIZE=6900000
$ LD CONNECT I64084.DSK LDA1:
$ MOUNT/FOREIGN/NOASSIST LDA1:
$ MOUNT/OVERRIDE=IDENTIFICATION DNA0:
$ BACKUP/IMAGE/VERIFY DNA0: LDA1:
$ DISMOUNT DNA0:
$ DISMOUNT LDA1:

LD デバイスに対する機能/動作も含めた InfoServer 関連のコマンドの詳細については， InfoServer のヘルプ (InfoServer プロンプトで HELP とタイプします) あるいは 『HP OpenVMS システム管理ユーティリティ・リファレンス・マニュアル』 を参照してください。

次のコマンドを入力し，Integrity サーバとプロビジョニングの対象となる他のシステムすべてで InfoServer クライアントを起動します。

$ @SYS$STARTUP:ESS$STARTUP DISK

システムがブートする時に InfoServer も起動されるようにする場合は，このコマンドを SYS$MANAGER:SYSTARTUP_VMS.COM ファイルに追加しておきます。

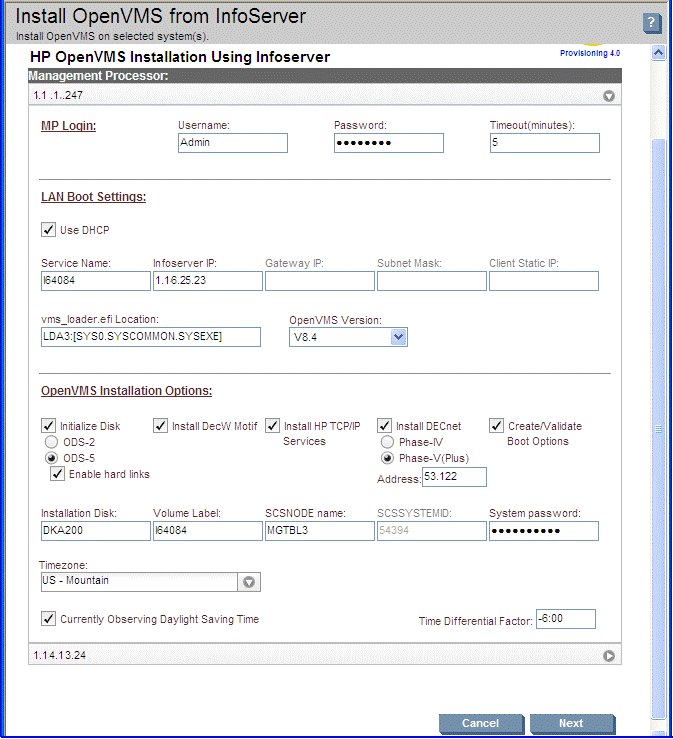

次の例のように，InfoServer のサービスとして LD デバイスを 有効にします。

$ MOUNT/SYSTEM/NOWRITE LDA1: I64084
$ INFOSERVER :== $ESS$INFOSERVER
$ INFOSERVER
INFOSERVER> CREATE SERVICE I64084 LDA1:
INFOSERVER> EXIT

PC または Window サーバの DVD ドライブに OpenVMS OE DVD を挿入します。

Integrity サーバの iLO 2 MP と vMedia が Integrity サーバのハードウェア・マニュアル (たとえば『HP Integrity iLO 2 MP Operations Guide』) に記載されているようにセットアップされていることを確認します。 vMedia アプレットの使用権を有効にします。

Integrity サーバの電源がオンになっていることを確認します。 Integrity サーバの iLO 2 MP に接続していったんログインしてしまえば，Integrity サーバの状態確認と電源投入は，Web ブラウザから行うことができます。 「Virtual Devices」タブを選択し，「Power Management」(画面左) を選択して，「Power & Reset」画面にアクセスします。

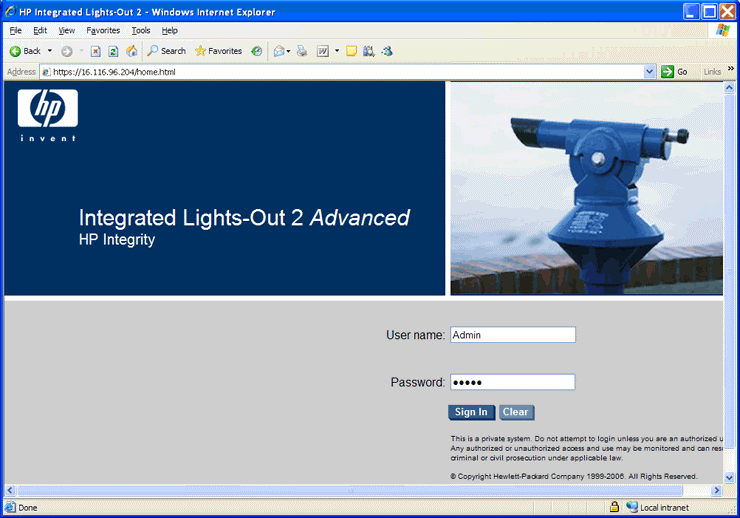

Integrity サーバと同じネットワークにある Windows ベースの PC またはサーバのブラウザから，DNS 名または IP アドレスを指定して Integrity サーバの iLO 2 MP にアクセスします。 アクセスできたら，次の例のようにしてログインします (この例では，IP アドレスを入力しています)。

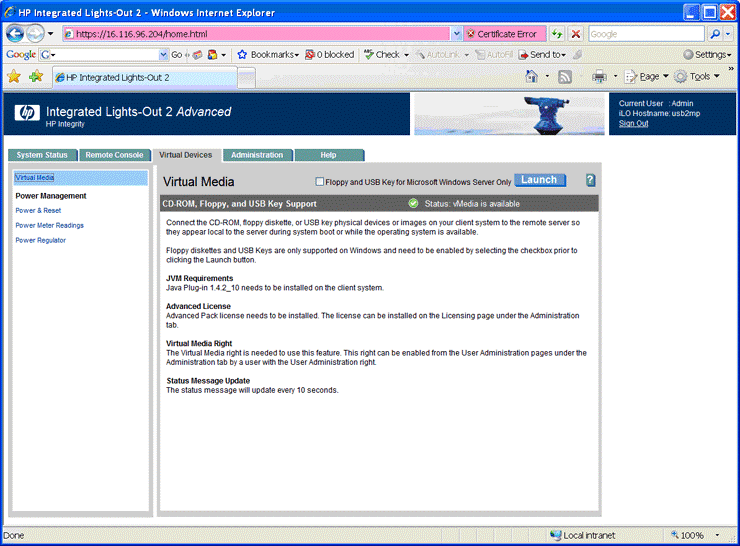

「Virtual Devices」タブを選択し，左側の一覧から「Virtual Media」を選択します。 Integrity サーバがセル・ベースのシステムでない場合は，この時点で次の手順へ進んでください。 サーバがセル・ベースのシステムである場合は，vMedia アプリケーションを起動する前にパーティションを選択する必要があります。 その例を次に示します。

次の例に示すように，「Virtual Media」画面の右上にある [Launch] をクリックします。

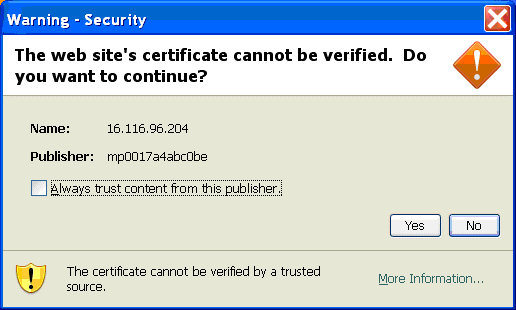

次の警告か，セキュリティに関するこれと同様の警告または情報メッセージが表示されることがあります。 常にコンテンツを信頼する場合は，このセキュリティの警告画面でチェック・ボックスを選択し，[YES] をクリックします (認証の警告を表示しないようにするには，iLO 2 MP の有効な証明書をインストールしてください。 詳細は，『HP Integrity iLO 2 MP Operations Guide』を参照してください。 また，ブラウザのオンライン・ヘルプも参照してください)。

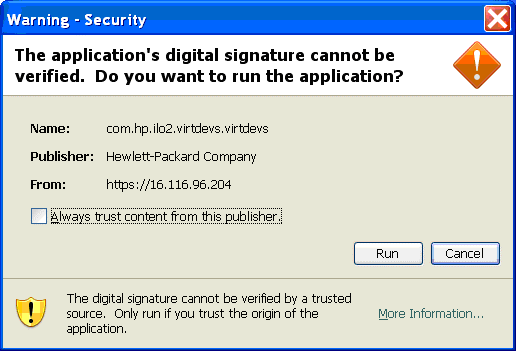

この後，以下の画面が表示されることがあります。常にコンテンツを信頼する場合はチェック・ボックスを選択し，[Run] をクリックします。

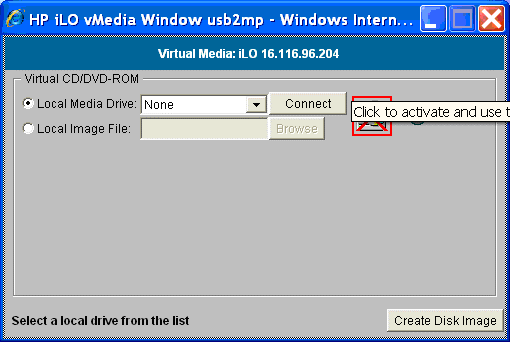

仮想 CD/DVD-ROM のダイアログ・ボックスが表示されるので，次の例に示すように「Local Media Drive」オプションが選択されていることを確認して，[Create Disk Image] をクリックします。

次の例のように，「Create Disk Image」ダイアログ・ボックスが表示されます。 構成するイメージのパスまたはファイル名を指定して，[Create] をクリックします。

	注意: 前述したように，vMedia を使用して Windows ベースの管理ワークステーションにあるローカルな DVD から直接インストールまたはアップグレードする方法はお勧めしません。 ローカル・ドライブ (またはネットワーク・ドライブ) にディスク・イメージを作成するようにすれば，インストールやアップデートがより速く行えるようになります。 ただしその方法は，Integrity サーバから高速なネットワーク・リンクを介してローカル・ドライブまたはネットワーク・ドライブにアクセスできるということが前提です。

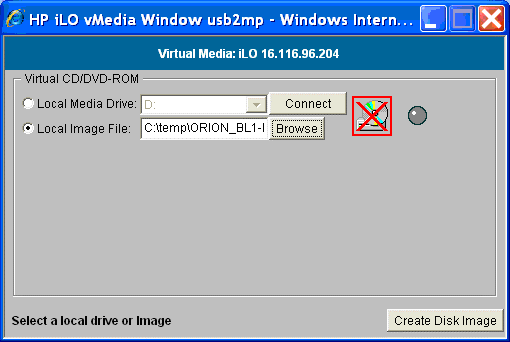

次の例のように「Virtual CD/DVD-ROM」ダイアログ・ボックスが表示されるので，「Local Image File」オプションを選択するとともに，vMedia でアクセスする作成済みの ISO イメージ・ファイルを参照して，[Connect] をクリックします。

画面が次の例のように変われば，指定したイメージが vMedia に接続されたことを示しています。 これで，ISO イメージ・ファイルから対象となる Integrity サーバをブートする準備が整いました。

PC または Window サーバの DVD ドライブに OpenVMS OE DVD を 挿入します。

Integrity サーバの iLO 2 MP と vMedia が Integrity サーバのハードウェア・マニュアル (たとえば『HP Integrity iLO 2 MP Operations Guide』) に記載されているようにセットアップされていることを確認します。 vMedia アプレットの使用権を有効にします。

Integrity サーバの電源がオンになっていることを確認します。 Integrity サーバの iLO 2 MP に接続していったんログインしてしまえば，Integrity サーバの状態確認と電源投入は，Web ブラウザから行うことができます。 「Virtual Devices」タブを選択し，「Power Management」(画面左) を選択して，「Power & Reset」画面にアクセスします。

Integrity サーバと同じネットワークにある Windows ベースの PC またはサーバのブラウザから，DNS 名または IP アドレスを指定して Integrity サーバの iLO 2 MP にアクセスします。 アクセスできたら，次の例のようにしてログインします。

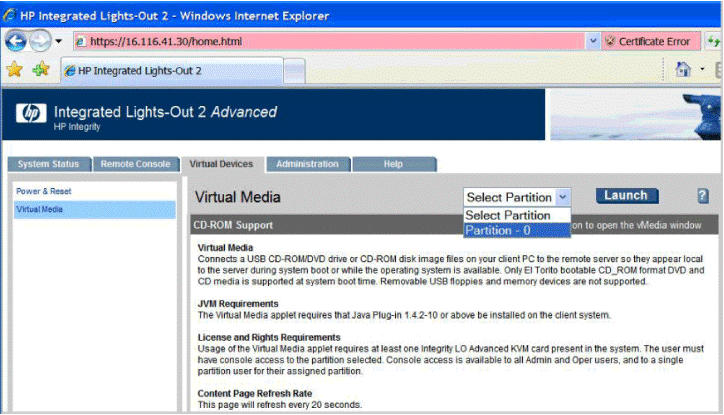

「Virtual Devices」タブを選択し，左側の一覧から「Virtual Media」を選択します。 Integrity サーバがセル・ベースのシステムでない場合は，この時点で次の手順へ進んでください。 サーバがセル・ベースのシステムである場合は，次のように，vMedia アプリケーションを起動する前に，パーティションを選択します。

次の例に示すように，[Launch] をクリックして，vMedia アプリケーションを起動します。

この時点で，D.1.4 項 「vMedia のセットアップ」に示したセキュリティの警告がポップアップして表示されることがあります。 常にコンテンツを信頼する場合は，このセキュリティの警告画面でチェック・ボックスを選択し，[YES] をクリックします (認証の警告を表示しないようにするには，iLO 2 MP ハードウェア の有効な証明書をインストールしてください。 詳細は，『HP Integrity iLO 2 MP Operations Guide』を参照してください。 また，ブラウザのオンライン・ヘルプも参照してください)。

仮想 CD/DVD-ROM のダイアログ・ボックスが表示されるので，次の例に示すように「Local Media Drive」オプションが選択されていることを確認して，[Create Disk Image] をクリックします。

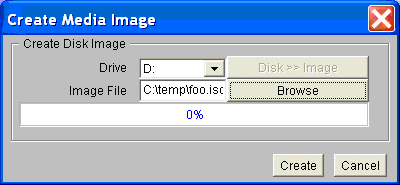

次の例のように，「Create Disk Image」ダイアログ・ボックスが表示されます。 構成するイメージのパスまたはファイル名を指定して，[Create] をクリックします。

	注意: 前述のように，vMedia を使用して Windows ベースの管理ワークステーションにあるローカルな DVD から直接インストールまたはアップグレードする方法はお勧めしません。 ローカル・ドライブ (またはネットワーク・ドライブ) にディスク・イメージを作成するようにすれば，インストールやアップデートがより速く行えるようになります。 ただしその方法は，Integrity サーバから高速なネットワーク・リンクを介してローカル・ドライブまたはネットワーク・ドライブにアクセスできるということが前提です。

次の例のように「Virtual CD/DVD-ROM」ダイアログ・ボックスが表示されるので，「Local Image File」オプションを選択するとともに，vMedia でアクセスする作成済みの ISO イメージ・ファイルを参照して，[Connect] をクリックします。

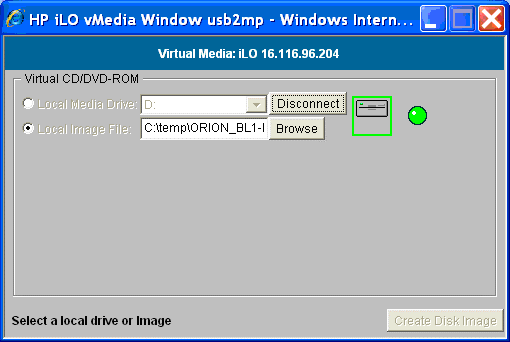

画面が次の例のように変われば，指定したイメージが vMedia に接続されたことを示しています。 これで，ISO イメージ・ファイルから対象となる Integrity サーバをブートする準備が整いました。

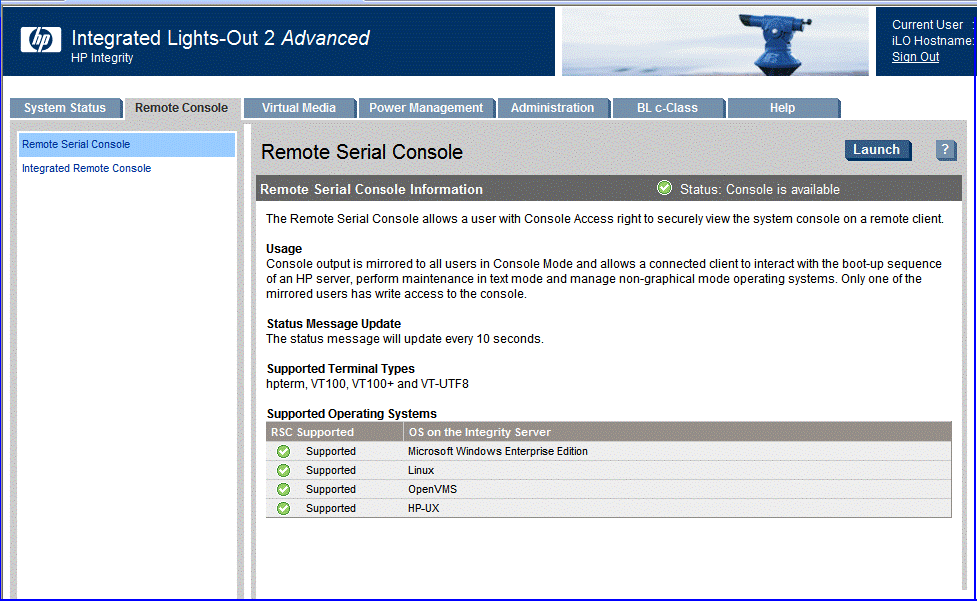

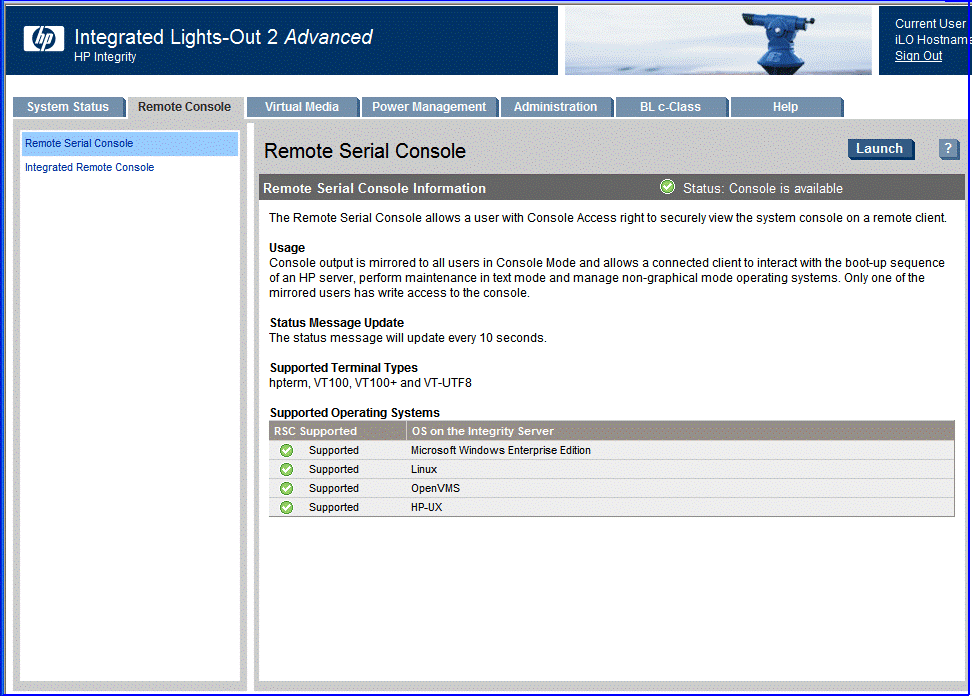

ブラウザまたはターミナル・エミュレータから Integrity サーバのコンソールにアクセスし，MP にログインして，MP のメイン・メニューで co コマンドを入力します。

   MP MAIN MENU:

         CO: Console
        VFP: Virtual Front Panel
         CM: Command Menu
      SMCLP: Server Management Command Line Protocol
         CL: Console Log
         SL: Show Event Logs
         HE: Main Help Menu
          X: Exit Connection

[usb2mp] MP> co

EFI の Shell プロンプトに対して reconnect -r コマンドを入力し，デバイスがすべて検出されることを確認します。

Shell> reconnect -r

次に EFI の Shell プロンプトが表示されたら，map -r コマンドを入力して，ブート可能な EFI システム・パーティションがある既知デバイスの一覧を再マッピングして再構築します。

Shell> map -r

次の例は，map -r コマンドによって表示されたブート・マッピング・テーブルを示しています。 この表の中で重要な意味を持つ行は，USB と CDROM の情報が両方とも含まれている行です。 そのため，この例では，fs0 が物理ディスクの上でファイル構造を持つ論理パーティションになっており，ここがブート元になります。つまり，ここにブート可能なパーティションが含まれています。また，blk2 はブート可能なパーティションがあるブロック型デバイスです。

Device mapping table
fs0 : Acpi(HWP0002,PNP0A03,0)/Pci(2|0)/Usb(0, 2)/CDROM(Entry0)
fs1 : Acpi(HWP0002,PNP0A03,200)/Pci(1|0)/Sas(Addr500000E014887A22,Lun0)/HD(Part1,...FF)
fs2 : Acpi(HWP0002,PNP0A03,200)/Pci(1|0)/Sas(Addr500000E014887A22,Lun0)/HD(Part4,...FF)
blk0 : Acpi(HWP0002,PNP0A03,0)/Pci(2|1)/Usb(0, 0)
blk1 : Acpi(HWP0002,PNP0A03,0)/Pci(2|0)/Usb(0, 2)
blk2 : Acpi(HWP0002,PNP0A03,0)/Pci(2|0)/Usb(0, 2)/CDROM(Entry0)
blk3 : Acpi(HWP0002,PNP0A03,200)/Pci(1|0)/Sas(Addr5000C50000A7B30D,Lun0)
blk4 : Acpi(HWP0002,PNP0A03,200)/Pci(1|0)/Sas(Addr500000E014887A22,Lun0)
blk5 : Acpi(HWP0002,PNP0A03,200)/Pci(1|0)/Sas(Addr500000E014887A22,Lun0)/HD(Part1,...FF)
blk6 : Acpi(HWP0002,PNP0A03,200)/Pci(1|0)/Sas(Addr500000E014887A22,Lun0)/HD(Part2,...FF)
blk7 : Acpi(HWP0002,PNP0A03,200)/Pci(1|0)/Sas(Addr500000E014887A22,Lun0)/HD(Part3,...FF)
blk8 : Acpi(HWP0002,PNP0A03,200)/Pci(1|0)/Sas(Addr500000E014887A22,Lun0)/HD(Part4,...FF)
blk9 : Acpi(HWP0002,PNP0A03,200)/Pci(1|0)/Sas(Addr500000E014887A22,Lun0)/HD(Part5,...FF)

ここで，EFI のブート・メニューを使用するか，または EFI の Shell プロンプトに対して次のコマンドを入力して，OpenVMS I64 イメージをブートします。

Shell> fs0:\efi\boot\bootia64.efi

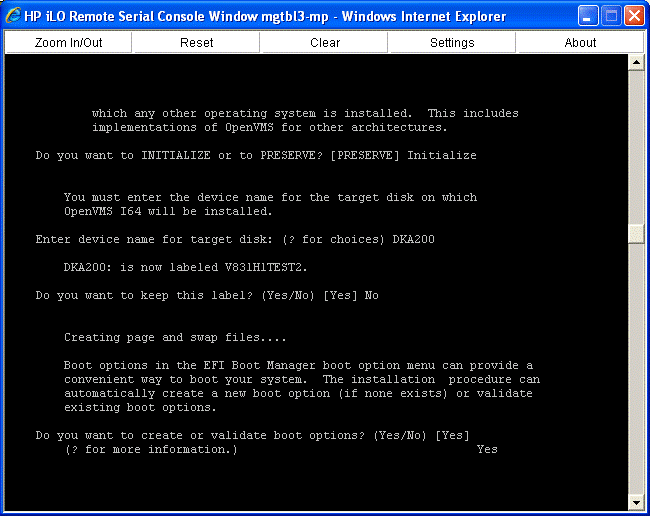

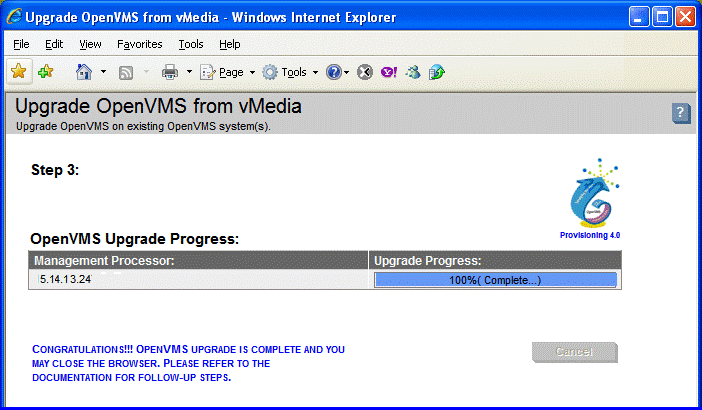

次の例に示すように，OpenVMS からメッセージがいくつか表示され，続いてオペレーティング・システムのメニューが表示されます。 ここまで来れば，Integrity サーバで OpenVMS のインストールやアップグレードを開始できます。

	注記: 「%SYSTEM-I-MOUNTVER」メッセージと「Universal Serial Bus Configuration Manager」メッセージは，OpenVMS V8.3-1H1 で新たに表示されるようになったメッセージです。このメッセージは，USB デバイスまたは vMedia デバイスを使用して Integrity サーバ rx2660，rx3600，または rx6600 をブートしたときにだけ表示されます。

   .
   .
   .
    Installing required known files...
%RUN-S-PROC_ID, identification of created process is 00000024
  %SYSTEM-I-MOUNTVER, DNA0: is offline.
Mount verification in progress.

  %SYSTEM-I-MOUNTVER, DNA0: has completed mount verification.

Universal Serial Bus Configuration Manager, Version V2.1 Reset Unconfigured devices

    Configuring devices...

%PKA0, Copyright (c) 2001 LSI Logic, PKM V1.1.01  Chip LSISAS1068
%PKA0, LSISAS1068 firmware version is 1.16.0.0
%EWA0, Auto-negotiation mode assumed set by console
%EWA0, Merl5704 located in 64-bit, 66-mhz PCI-X slot
%EWA0, Device type is BCM5704C (UTP) Rev B0 (21000000)
%EWB0, Auto-negotiation mode assumed set by console
%EWB0, Merl5704 located in 64-bit, 66-mhz PCI-X slot
%EWB0, Device type is BCM5704C (UTP) Rev B0 (21000000)
%EWA0, Link up: 100 mbit, full duplex, flow control (txrx)
%EWB0, Link up: 100 mbit, full duplex, flow control (txrx)

    ****************************************************************

    You can install or upgrade the OpenVMS I64 operating system
    or you can install or upgrade layered products that are included
    on the OpenVMS I64 distribution media (CD/DVD).

    You can also execute DCL commands and procedures to perform
    "standalone" tasks, such as backing up the system disk.

    Please choose one of the following:

        1)  Upgrade, install or reconfigure OpenVMS I64 Version X8.3-BO8
        2)  Display layered products that this procedure can install
        3)  Install or upgrade layered products
        4)  Show installed products
        5)  Reconfigure installed products
        6)  Remove installed products
        7)  Find, Install or Undo patches; Show or Delete Recovery Data
        8)  Execute DCL commands and procedures
        9)  Shut down this system

Enter CHOICE or ? for help: (1/2/3/4/5/6/7/8/9/?)
