B.1.6 構成 |
 |

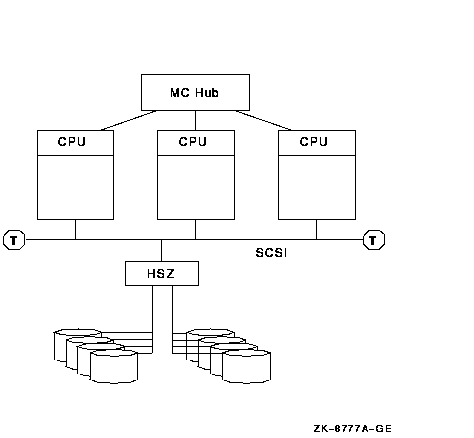

図 B-4 は，ストレージに SCSI インターコネクトを使用する MEMORY CHANNEL の基本クラスタです。この構成には，MEMORY CHANNEL インターコネクトの高いパフォーマンス，そして SCSI インターコネクトの経済性という 2 つの利点があります。
図 B-4 MEMORY CHANNEL ベース・クラスタと SCSI ベース・クラスタ
図 B-4 に示す構成では，MEMORY CHANNEL インターコネクトがノード間通信を処理し，SCSI バスがストレージ通信を処理します。

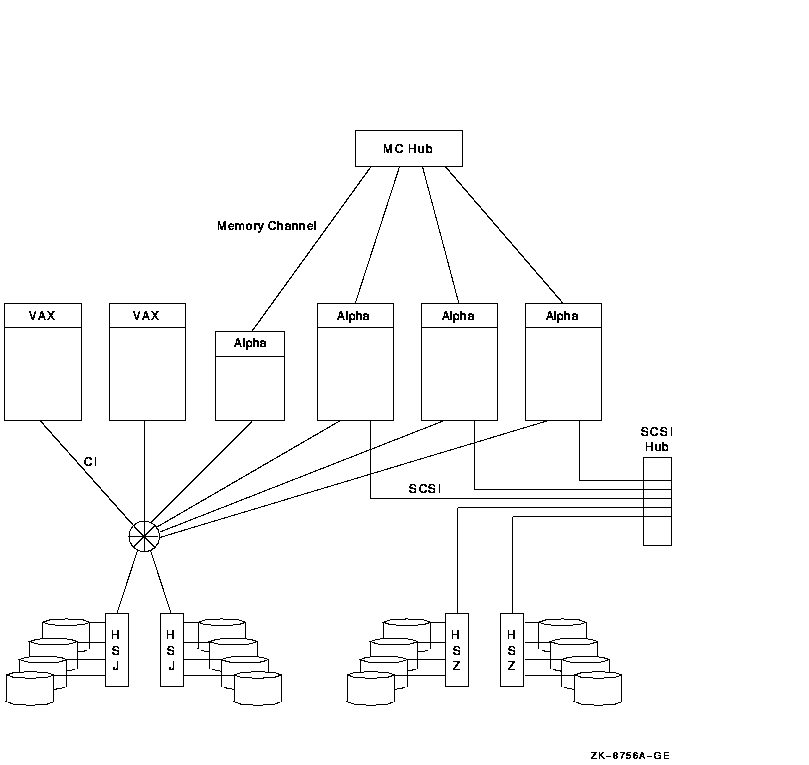

MEMORY CHANNEL を現在のシステムに追加して統合することもできます。 図 B-5 は，CI ベース・クラスタと SCSI ベース・クラスタの混成アーキテクチャに MEMORY CHANNEL を追加した例です。この例で，BI 方式の VAX システムと XMI 方式の VAX システムは，同じ CI クラスタで PCI 方式の Alpha MEMORY CHANNEL システムに統合されています。
図 B-5 MEMORY CHANNEL の CI 方式と SCSI 方式のクラスタ
MEMORY CHANNEL インターコネクトは，ストレージやブートには使用していないので，ブート・デバイスには他のインターコネクトでアクセスします。たとえば 図 B-5 の場合，全ノードが CI でブート・デバイスに直結されているので，ブート・デバイス用には， CI 方式のディスクのどれかを選択するとよいでしょう。

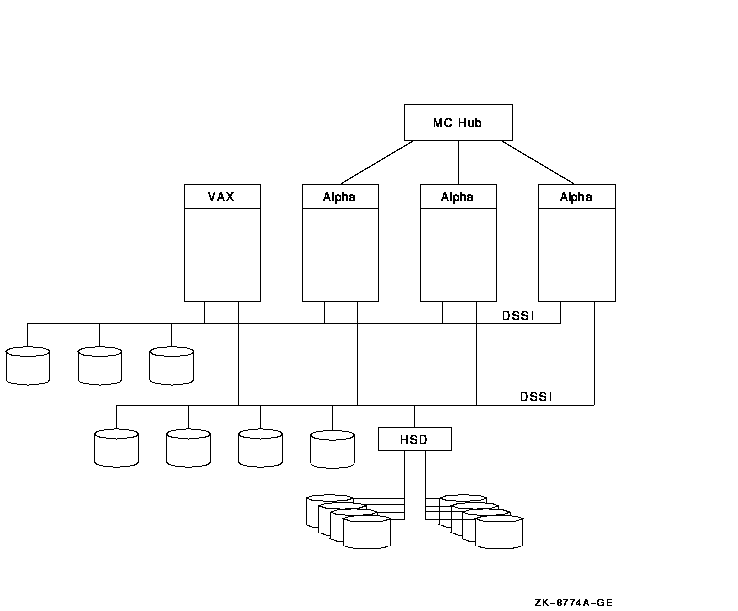

図 B-6 にあるように，MEMORY CHANNEL は既存の DSSI クラスタに統合することもできます。
図 B-6 MEMORY CHANNEL DSSI 方式のクラスタ
図 B-6 にある，3 つの MEMORY CHANNEL システムと VAX システムからは， HSD コントローラに接続された SCSI ストレージの他，DSSI インターコネクトに直結されたストレージをアクセスできます。この構成で，MEMORY CHANNEL は Alpha ノード間通信を処理し，DSSI はストレージ間通信を処理します。
MEMORY CHANNEL は， 表 B-1 に示すプラットフォームと構成をサポートしています。
表 B-1 MEMORY CHANNEL 構成のサポート
| 構成
|
MEMORY CHANNEL は，以下の構成をサポートしています。

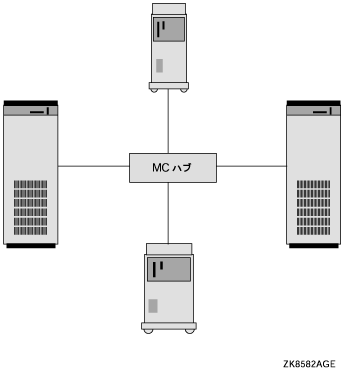

- MEMORY CHANNEL ハブごとに最高で 8 ノード。

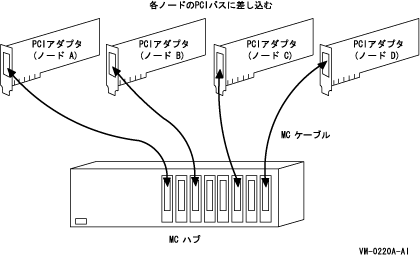

- 2 ハブ構成の場合，ノード当たり 2 PCI アダプタ。それぞれ異なるハブに接続のこと。

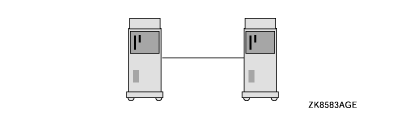

- 2 ノード構成の場合，ハブは不要。
|
| ケーブル
|
MEMORY CHANNEL は，以下のケーブルをサポートしています。
- 最長 10-m (32.8 ft) ラジアル・トポロジの銅ケーブル。
- 最長 30-m (98.4 ft) ラジアル・トポロジの HP 製の光ファイバ・ケーブル。最長 3-km (1.8 マイル) ラジアル・トポロジの他のベンダの光ファイバ・ケーブル。
|
| ホスト・システム
|
MEMORY CHANNEL は，以下のシステムをサポートしています。
- AlphaServer 8400
- AlphaServer 8200
- AlphaServer 4100
- AlphaServer 2100A
- AlphaServer 1200
- AlphaServer 800
|
 | 注意
MEMORY CHANNEL バージョン 1.5 ハブと MEMORY CHANNEL バージョン 2.0 ハブのどちらを組み込んだ OpenVMS Cluster システムでもコンピュータを構成できますが，アダプタとケーブルのバージョン番号をハブのバージョン番号に合わせないと MEMORY CHANNEL が正しく機能しません。
つまり，MEMORY CHANNEL バージョン 1.5 アダプタは MEMORY CHANNEL バージョン 1.5 ハブと MEMORY CHANNEL バージョン 1.5 ケーブルに，また，MEMORY CHANNEL バージョン 2.0 アダプタは， MEMORY CHANNEL バージョン 2.0 ハブと MEMORY CHANNEL バージョン 2.0 ケーブルに使用してください。
|

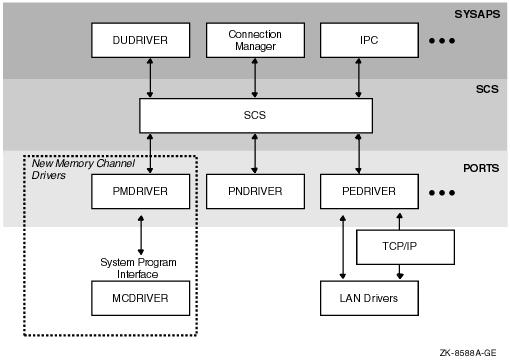

この節では，MEMORY CHANNEL の働きについて，その技術的な内容を詳しく取り上げます。
