6.5.3 HSZ 割り当てクラスを使用したデバイス名 |
 |

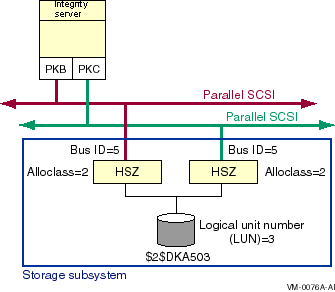

同じストレージ・デバイスに複数のバスが接続されているノードがある場合， 図 6-15 に示す新しい HSZ 割り当てクラスを使用します。
図 6-15 HSZ 割り当てクラスを使用したデバイス名
HSZ 割り当てクラスは，割り当てクラス HSC，HSD，HSJ に似ています。 HSZ 割り当てクラス番号を使用したデバイス名の形式は，以下のとおりです。
$HSZ-allocation-class$ddcu
|
形式の意味は次のとおりです。
- HSZ-allocation-class は，システム管理者によって特定の HSZ ストレージ・コントローラに割り当てられる 1 から 999 までの十進値である。
- dd はデバイス・クラスを表します。ディスクの場合，DK である。
- c は，コントローラを表します。 HSZ 割り当てクラスを使用する場合 A である。
- u は，デバイス・ユニット番号を表します。デバイスの SCSI バス ID と論理ユニット番号 (LUN) で決まる。
システム管理者は，構成に応じて以下のコマンドのどちらかを使用して HSZ コンソールから HSZ 割り当てクラスを設定します。
HSZ> SET THIS_CONTROLLER ALLOCATION_CLASS = n
|
または
HSZ> SET OTHER_CONTROLLER ALLOCATION_CLASS = n
|
ここで n は 1 から 999 の値です。
デュアル冗長構成の 1 つのコントローラ・モジュールに割り当てクラスが設定されると，他のコントローラでも自動的に同じ値に設定されます。
以下の例では，割り当てクラスは 199 に設定されます。この例では，この値が両方のコントローラに設定される様子を表しています。
z70_B => SET THIS ALLOCATION_CLASS=199
z70_B => SHOW THIS_CONTROLLER
Controller:
HSZ70 ZG64100136 firmware XB32-0, Hardware CX25
Configured for MULTIBUS_FAILOVER with ZG64100160
In dual-redundant configuration
Device Port SCSI address 6
Time: NOT SET
Host port:
SCSI target(s) (0, 2, 3, 4, 5, 6)
TRANSFER_RATE_REQUESTED = 20MHZ
Host Functionality Mode = A
Allocation class 199
Command Console LUN is target 0, lun 1
Cache:
32 megabyte write cache, version 4
Cache is GOOD
Battery is GOOD
No unflushed data in cache
CACHE_FLUSH_TIMER = DEFAULT (10 seconds)
NOCACHE_UPS
z70_B => SHOW OTHER_CONTROLLER
Controller:
HSZ70 ZG64100160 firmware XB32-0, Hardware CX25
Configured for MULTIBUS_FAILOVER with ZG64100136
In dual-redundant configuration
Device Port SCSI address 7
Time: NOT SET
Host port:
SCSI target(s) (0, 2, 3, 4, 5, 6)
TRANSFER_RATE_REQUESTED = 20MHZ
Host Functionality Mode = A
Allocation class 199
Command Console LUN is target 0, lun 1
Cache:
32 megabyte write cache, version 4
Cache is GOOD
Battery is GOOD
No unflushed data in cache
CACHE_FLUSH_TIMER = DEFAULT (10 seconds)
NOCACHE_UPS
|
以下の規則は，SCSI デバイス名に HSZ 割り当てクラスを使用する場合に適用します。
- マルチバス・モードでは，デバイス名に HSZ 割り当てクラスを使用します (そうしないと，デバイスが構成されません)。
- 透過モードでは，デバイス名に HSZ 割り当てクラスを使用できますが，必須ではありません。
- HSZ の両方のコントローラに同じ HSZ 割り当てクラス番号を設定します。これは HSZ ファームウェアが自動的に処理します。
- クラスタ内では，すべてのタイプの割り当てクラスで HSZ 割り当てクラス番号を固有にします。
- HSZ 割り当てクラスを持つデバイスを参照するときは，HSZ 割り当てクラスを指定します。たとえば，DKA500 と NODE10$DKA500 という名前は使用できません。また，$GETDVI システム・サービスは，このようなデバイスに対しては， HSZ 割り当てクラスを組み入れた完全な名前だけを戻します。
