H.4.2 クラス・データ・ブロック

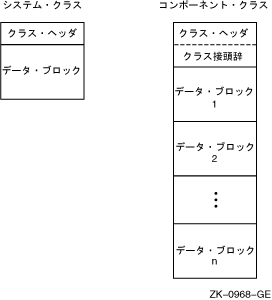

各データ・ブロックのサイズと形式，およびレコードあたりのブロック数は，クラスによって異なります。システム・クラスでは， 1 つのレコードに付き 1 つのデータ・ブロックが格納され，コンポーネント・クラスでは，1 つの要素に付き 1 つのデータ・ブロックが格納されます。ブロック内のフィールドは，性能データ項目です。

以降では，データ・ブロック内のデータ項目について，クラス別に説明します。データ項目には，数の項目，レベル項目，情報項目の 3 種類があります。数項目は，システムのブート時に収集間隔ごとに増える数量を示します。レベル項目は，収集間隔ごとに増減する可能性がある数量を示します。情報項目は，数項目やレベル項目のように数量ではなく，文章によるデータです。

以降の表の C は数項目，L はレベル項目，I は情報項目を示します。フィールド長の後の括弧内の文字が項目タイプです。クラス・レコードは，アルファベット順です。

CLUSTER クラス・レコードは，クラスタ単位の CPU，メモリ，ロッキング動作を示すデータです。CLUSTER クラス・レコードのレコード・タイプは 19，サイズは 65 バイトです。 CLUSTER クラスを記録すると，明示的に指定していない場合でも， DISK クラスと MODES クラスもともに記録されます。

CLUSTER クラス・レコードの形式を次の図に示します。

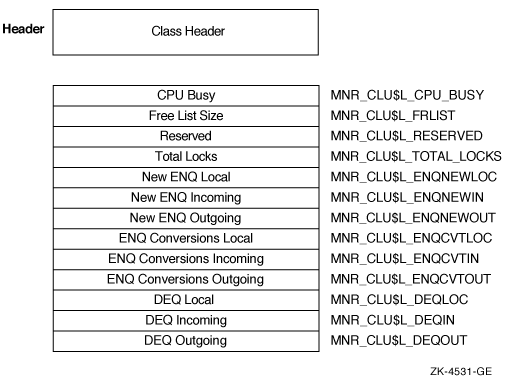

図 H-8 CLUSTER クラス・レコードの形式

次の表にCLUSTER クラス・レコードのデータ・ブロック・フィールドの説明を示します。

DECNET クラス・レコードは，OpenVMS サブシステムの DECnet の動作を示すデータです。DECNET クラス・レコードのレコード・タイプは8，サイズは 36 バイトです。

次の図にDECNET クラス・レコードの形式を示します。

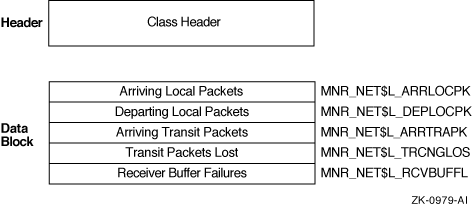

図 H-9 DECNETクラス・レコードの形式

次の表にDECNET クラス・レコードのデータ・ブロック・フィールドの説明をに示します。

DISK クラス・レコードは，システム内のすべてのディスク・デバイスについて示すデータです。DISK クラス・レコードのレコード・タイプは 12 であり，サイズは，監視対象ディスク数によって異なります。バイト数で表されるサイズは，クラス・ヘッダ，クラス接頭辞，レコードに格納されるデータ・ブロックを次の式で加算して求めます。

16 + 8 + (44 * MNR_CMP$L_ELTCT の値)

図 H-10 に，Alpha システムと Integrity システムでの DISK クラス・レコードの形式を示します。

図 H-10 DISK クラス・レコードの形式 - Alpha および Integrity

次の表にDISK クラス・レコードのデータ・ブロック・フィールドの説明を示します。

DLOCK クラス・レコードは，分散ロック管理機能の動作を示すデータです。DLOCK クラス・レコードのレコード・タイプは 14，サイズは 76 バイトです。

次の図にDLOCK クラス・レコードの形式を示します。

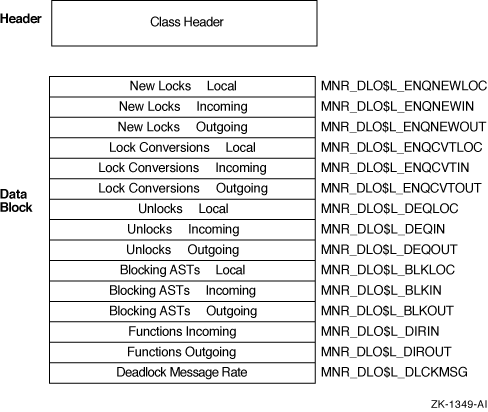

図 H-11 DLOCK クラス・レコードの形式

次の表にDLOCK クラス・レコードのデータ・ブロック・フィールドの説明を示します。

FCP クラス・レコードは，ファイル・システム ACP の動作を示すデータです。FCP クラス・レコードのレコード・タイプは 5，サイズは 64 バイトです。

次の図にFCP クラス・レコードの形式を示します。

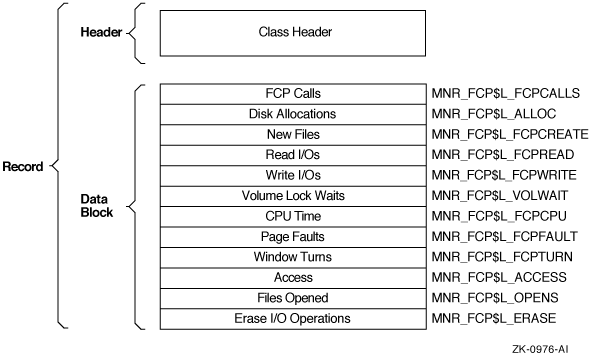

図 H-12 FCP クラス・レコードの形式

次の表にFCP クラス・レコードのデータ・ブロック・フィールドの説明を示します。
