25.2.3 デバイスの検出

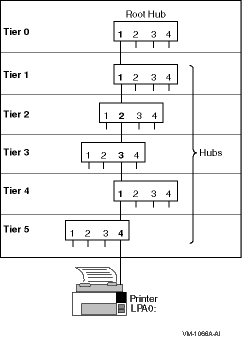

USB デバイスの OpenVMS デバイス名は次のとおりです。

ほとんどのバックプレーン・バスと異なり， USB バスでのデバイスの検出は非同期処理であるため，完了までに要する時間は決まっていません。デバイスを検出するためには， SYSMAN において OpenVMS の自動構成で提供されるレイヤ以外の，追加の検出レイヤが必要です。 UCM は，デバイスを検出してデバイス・ドライバをロードするための，この第 2 のレイヤを提供します。そのため，システムに接続されている USB デバイスはブート時に検出されますが，実際の検出タイミングは，デバイスの数や構成，タイミングに影響を与えるその他のシステム・イベントに依存します。

USB デバイスを検出したり，USB デバイスを使用するコードや DCL プロシージャを作成する場合は，デバイスが検出されていなかったり構成されていない状況に対処し，デバイスが外された (オフラインになる) 場合にも対処する必要があります。そのため，コードや DCL プロシージャは，デバイスが見つかるまでリトライしたり待つ必要があります。また，デバイスが接続されている (オンラインである) ことを確認する必要もあります。

また，ハブ・ドライバは，ブート後の実行時にシステムに挿入されたデバイスを検出し，UCM がこれらのデバイスを構成します。構成後に外されたデバイスはオフラインになり，デバイスをシステムに再度接続するまでは使用できなくなります。

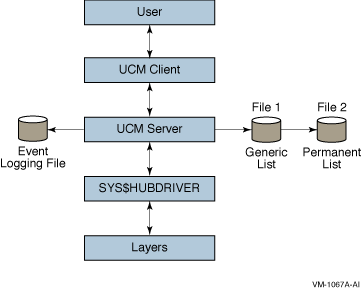

UCM クライアントは，UCM サーバと会話し，デバイスや発生している USB イベントについての情報を表示するためのコマンド行インタフェースを提供します。

UCMリスト

UCM サーバは， USB デバイスを構成するために使用するいくつかのリストをメモリ上で管理しています。

• ジェネリック・リスト - UCM が知っているデバイス・タイプが格納されています。システム構成データベースから構築されます。

• テンタティブ・リスト - HUB ドライバによって検出され， UCM によってまだ構成されておらず，永続化されていないデバイスが格納されます。通常このリストは空です。

• パーマネント・リスト - UCM によって永続化されたデバイスが格納されています。このデバイスが見つかると，同じ OpenVMS デバイス名が付与されます。

次の表で，UCM リストについて詳しく説明します。

動作しているシステムには，パーマネント・リストは 1 つしかなく，UCM はこのリストを SYS$SYSTEM:USB$UCM_DEVICES.DAT から読み込みます。ほとんどのお客様の場合，このファイルは，OpenVMS が SYS$COMMON:[SYSEXE] に提供する小さなファイルです。

注意 USB$UCM_DEVICES.DAT は決して削除しないでください。このファイルを削除すると， USB で接続されるデバイスを使用できなくなる可能性があります。

25.3 デバイスの自動的な構成

UCM による構成には自動と手動があります。ここでは，デバイスを自動的に構成する方法について説明します。デバイスを手動で構成する方法については， 第 25.4 節 を参照してください。

デバイスを自動的に構成するのは簡単です。デバイスを挿入するだけでデバイスが構成されます。 UCM は，ジェネリック・リストに登録されている新しい (永続化されていない) デバイスを自動的に構成し，そのデバイス用の OpenVMS デバイス・ドライバをロードし，デバイスを永続化します。

次のリストでは，システムの起動時から始まり自動的に実行される実際の手順を説明します。

1. OpenVMS は UCM サーバを起動します。 UCM サーバは次の操作を実行します。

   1. 自動ロードと永続化の設定内容，除外リストと対象リストを読み込みます。

   2. サポートされているデバイスが登録されているジェネリック・リストを読み込みます。

   3. パーマネント・リストからすでに構成済みのデバイスの記述を読み込みます。

2. UCM は空白のテンタティブ・リストを初期化します。

3. UCM は USB バスを起動し，バス上のデバイスは自己の存在を示します。

4. UCM はパーマネント・リストでデバイス・データを確認します。デバイス・データがパーマネント・リストに登録されている場合は，そのデータをロードし，使用できるようにします。
   デバイス・データがリストにない場合は，UCM は次のステップを実行します。

5. UCM はジェネリック・リストでデータを確認します。デバイス・データがこのリストに登録されている場合は，そのデータを使用して，テンタティブ・リストにエントリを作成します。

6. 自動的なロードが有効になっている場合 (デフォルト)， UCM はそのデバイス用の OpenVMS デバイス・ドライバをロードして接続し， OpenVMS デバイス・インスタンスを作成しようとします。

7. 自動的な永続化が有効になっている場合 (デフォルト)， UCM はデバイスをテンタティブ・リストからパーマネント・リストに移動し，ディスク上の構成済みデバイスのデータベースを更新します。

8. SET AUTO コマンドで自動的なロードが無効になっている場合は，ユーザがデバイスをパーマネント・リストに追加するか，またはこのリストからデバイスを削除するまで，データはテンタティブ・リストに残されます。

   注意 デバイスを切断しても，テンタティブ・リストのエントリは削除されません。 自動的なロードと永続化が無効になっているときには， UCM の起動後，パーマネント・リストに追加されたデバイスは，その後，デバイスが切断されて再接続されるまで構成されません (つまり，使用可能な状態になりません)。 パーマネント・リストを変更すると，ファイルの新バージョンが作成されます。

9. すべてのバスのすべてのデバイスが処理されるまで，ステップ 3〜8 を繰り返します。

10. 次に UCM は，ユーザから要求があるか，またはデバイスが接続されるか切断されるまで待機します。

ログ・ファイル

UCM は以下のファイルを使用して，切断，接続，エラーを記録します。

SYS$MANAGER:USB$UCM_EVENTS.LOG

イベント・ログにアクセスするために，特殊なアクセス権は必要ありません。しかし，UCM コマンド SET LOG/NEW を使用して新しいログ・ファイルを作成するには，OPER 特権が必要です (UCM コマンドの一覧，および各コマンドを実行するのに必要な特権を記載した表が 第 25.7 節 に示されていますので参照してください)。

25.4 手動でのデバイスの構成

新しいデバイスの自動的な認識と構成を無効にしたい場合や，特定のデバイスだけを自動的に構成したい場合があります。

25.4.1 自動的な構成を無効にする

自動的な構成をすべて無効にする場合は， UCM SET AUTO/DISABLE コマンドを使用します。

UCM> SET AUTO/DISABLE=(LOAD)

このコマンドを実行すると，パーマネント・データベースに登録されていない すべてのデバイスの自動的なロードが すべて無効になります。

つまり，いったんデバイスが構成されパーマネント・データベースに追加されると，システムにデバイスを接続するたびに， UCM はそのデバイス用のドライバをロードし，デバイスを作成します。パーマネント・データベースに登録されていないデバイスは，通常は自動的にロードされ，デバイスが作成されて，パーマネント・データベースに登録されます。

SET AUTO/DISABLE=LOAD コマンドで自動的なロードを無効にすると，デバイス・ドライバはロードされず，デバイスが作成されず，パーマネント・データベースに登録されません。代わりに，ユーザが手動で操作できるように，テンタティブ・リストに登録されます。

あるタイプのデバイスをロードから除外する

デバイスをロードから除外する 1 つの方法は， SET AUTO コマンドで /EXCLUDE スイッチを使用することです。これにより，特定のデバイスがロードされなくなります。

特定のタイプのデバイスのロードを無効にするには，たとえば次のコマンドを実行します。

UCM> SET AUTO/DISABLE=DNA

このコマンドを実行すると，DNA ディスクが自動的にロードされなくなります。

SET AUTO コマンドの修飾子についての詳細は，このコマンドの説明を参照してください。

---
