システム管理ユーティリティ・リファレンス・マニュアル


目次 索引

付録 H
MONITOR におけるレコード形式

この付録では,MONITOR で使用するレコードの形式について説明します。

  注意
最新の MONITOR レコード形式の入手については,弊社の担当者にお問い合せください。



MONITOR で記録要求を実行すると,バイナリ性能データが MONITOR 記録ファイルに書き込まれます。この書き込みは,各要求対象クラスの収集時間間隔ごとに行われます。レコードの内容は,指定した性能クラスに対してあらかじめ指定したデータ集合です。

記録ファイルは,MONITOR 要求を実行したときに作成され,要求が終了するとクローズされます。このファイルを使用すれば,データをフォーマッティングしてターミナル上に表示したり,要約ファイルを作成したり,別の特性を持たせた記録ファイルを新たに記録したりすることができます。

  注意
この項で扱うレコード形式は,今後の OpenVMS リリースで断りなく変更される場合があります。

MONITOR 記録ファイルは,可変長レコードで構成される OpenVMS RMS 順編成ファイルです。ファイル内の最初のレコードは,1 バイトのタイプ・フィールドです。その他のフィールドの長さと形式は,レコードの種類によって異なります。レコード・タイプには,次の 3 つがあります。

  • カスタマ制御レコード

  • 弊社制御レコード

  • クラス・レコード

カスタマ制御レコードは,記録ファイルのどこにでも格納することができます。このレコードは,MONITOR で作成されることはないので,MONITOR で記録ファイルを読み込んだときには無視されます。

カスタマ制御レコード以外で記録ファイルの最初に格納されるのは,弊社制御レコードです。現在,ファイル・ヘッダ・レコード,システム情報レコード,レコード RMS ファイル名レコードの 3 種類の弊社制御レコードがあります。ノード遷移レコードも制御レコードですが,このレコードのファイル内における記憶位置は,任意です。

弊社制御レコードの後に,クラス・レコードが続きます。クラス・レコードは,指定の性能クラスに関するデータを格納します。通常,レコード対象クラスの収集間隔ごとに書き込まれます。ただし,1 回の収集間隔で 1 つのクラスのデータを取り出すためにいくつものクラス・レコードが必要である場合は,この限りではありません。こういった状況は,最大レコード・サイズを超えるほど多数のプロセスが存在する場合の PROCESSES クラスで発生する可能性があります。

各レコード・タイプには,一意の番号が割り当てられています。レコード・タイプ番号 0 〜 127 はクラス・レコード, 128 〜 191 は弊社制御レコード,192 〜 255 はカスタマ制御レコードに予約されています。

MONITOR が作成するレコード・タイプは,現在 26 個です。次の表は,MONITOR レコード・タイプとその番号,対応するクラス・タイプの一覧です。MONITOR クラス・タイプについては, 付録 H.4.1 項 を参照してください。

  注意
OpenVMS Version 8.3 から,ヘッダ・インクルード・ファイル $MONDEF でクラス番号のシンボル定数が定義されるようになりました。

レコード・タイプ タイプ番号 クラス・タイプ
ファイル・ヘッダ 128
システム情報 129
ノード遷移 130
RMS ファイル名 131
PROCESSES クラス 0 コンポーネント
STATES クラス 1 システム
MODES クラス 2 コンポーネント
PAGE クラス 3 システム
IO クラス 4 システム
FCP クラス 5 システム
POOL クラス 1 6 システム
LOCK クラス 7 システム
DECNET クラス 8 システム
予約 9 システム
予約 10 システム
FILE_SYSTEM_CACHE クラス 11 システム
DISK クラス 12 コンポーネント
予約 13 コンポーネント
DLOCK クラス 14 システム
SCS クラス 15 コンポーネント
予約 16 システム
SYSTEM クラス 17 システム
予約 18 システム
CLUSTER クラス 19 システム
RMS クラス 20 コンポーネント
MSCP_SERVERクラス 21 システム
TRANSACTIONクラス 22 システム
VECTORクラス 23 システム
VBSクラス 24 システム
予約 25 システム
RLOCK 26 システム
TIMER 27 システム
ALIGN 28 システム

1POOLクラスの情報は,バージョン6.0以前のMONITOR記録ファイルでのみ使用できる。



以降では,各レコード・タイプ内の各フィールドの内容について説明します。レコード・タイプとレコード・サイズは,10 進値で表します。システム時間は,システム時間形式による 64 ビット値です。

フィールド・オフセット名は,MONITOR では定義されません。ただし,MONITOR の出力レコードを使用して作業する場合には,オフセット名を定義し使用するようにしてください。

次は,フィールド・オフセット名の命名規約です。

MNR_CCC$X_DDDDD

CCC は,レコード・タイプまたはクラス・ニーモニックです。

X は,次のとおりにデータ項目のサイズを示す 1 文字コードです。

B はバイト
W はワード
L はロングワード
Q はクォドワード
O はオクタワード
T は ASCII 文字列

DDDDD は,データ項目を示す名前です。

以降の表では,レコード・フィールドについて説明しますが,フィールド内容の説明の後に,データ・サイズを括弧で囲んで示します。

H.3 弊社制御レコード

弊社制御レコードには,次の 4 つの種類があります。

  • ファイル・ヘッダ・レコード

  • システム情報レコード

  • ノード遷移レコード

  • RMS ファイル・レコード

それぞれのファイルには,そのファイルに格納されるすべてのクラスの性能データに該当する情報を示すヘッダ・レコードが 1 つ含まれます。ヘッダ・レコードは,カスタマ制御ファイルを除き,ファイルにおける最初のレコードでなくてはなりません。

1 ファイル,1 ノードに付き,システム情報レコードが 1 つ格納されます。このレコードはヘッダ・レコードの次に位置し,監視対象システムに関する情報が格納されます。

H.3.1 ファイル・ヘッダ・レコード

ファイル・ヘッダ・レコードのレコード・タイプは 128,サイズは 259 バイトです。

図 H-1 に, Alpha システムと Integrity システムでのファイル・ヘッダ・レコードの形式を示します。

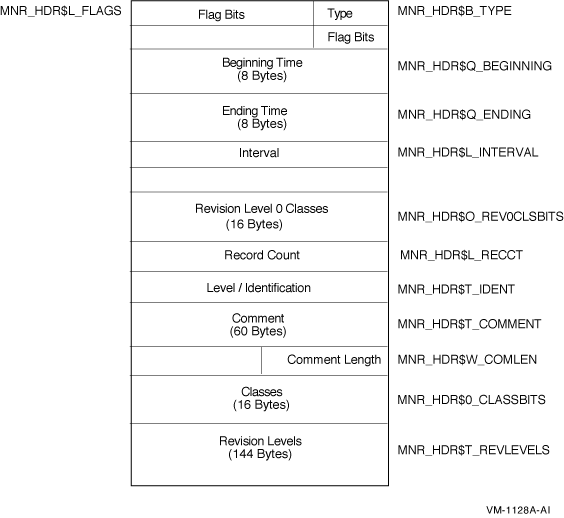

図 H-1 ファイル・ヘッダ・レコードの形式 - Alpha および Integrity


ファイル・ヘッダ・レコードのフィールドの説明を次の表に示します。

フィールド シンボリック・オフセット 内容
Type MNR_HDR$B_TYPE レコード・タイプ識別子 (1 バイト)
Flags MNR_HDR$L_FLAGS 全部で32のフラグ・ビット。下位ビット = ビット 0。フラグはすべて,今後の使用のため弊社で予約している。(1 ロングワード)
Beginning Time MNR_HDR$Q_BEGINNING 記録を開始するシステム時間 (1 クォドワード)
Ending Time MNR_HDR$Q_ENDING 記録を終了するシステム時間 (1 クォドワード)
Interval MNR_HDR$L_INTERVAL 秒単位による収集間隔。記録要求を実行するときにユーザが指定する。連続する 2 つのタイムスタンプを減算することによって求められる時間間隔値とまったく同じであるとは限らない。 (1 ロングワード)
Revision Level 0 Classes MNR_HDR$O_REV0CLSBITS すべてのクラスを示す 128 ビット文字列。1 のビットは,更新レベルが 0 で,タイプ番号がビット番号と同じであるクラスがファイルに存在することを示す。下位ビット = ビット 0。(1 オクタワード)。OpenVMS VAX バージョン 3.0 のファイルとの互換性をとるため用意されている。
Record Count MNR_HDR$L_RECCT ファイル内のレコード総数 (1 ロングワード)
Structure Level Identification MNR_HDR$T_IDENT MONITOR 記録ファイル構造レベル ID (バージョン 8.3 では MON01060) (8 バイト)。
Comment MNR_HDR$T_COMMENT ユーザが入力する記録ファイルの説明。説明が終わった後には,ブランク文字が入る。 (60 バイト)
Comment Length MNR_HDR$W_COMLEN ユーザが指定する記録ファイルの説明の実際の長さ (1 ワード)
Classes MNR_HDR$O_CLASSBITS すべてのクラスを示す 128 ビット文字列。1 のビットは,タイプ番号がビット番号と同じクラスがファイルに存在することを示す。下位ビット = ビット 0。 (1 オクタワード)
Revision Levels MNR_HDR$T_REVLEVELS 各クラスの 1 バイトのバイナリ更新レベル番号で構成される 128 バイト文字列。初期状態のクラス更新レベルは,0 である。今後のリリースでレコード定義が変更された場合,更新レベルが 1 高くなるが,必ずしも 1 に限定されない。



H.3.2 システム情報レコード

システム情報レコードのレコード・タイプは 129,サイズは 47 バイトです。 図 H-2 に,Alpha システムと Integrity システムでのシステム情報レコードの形式を示します。

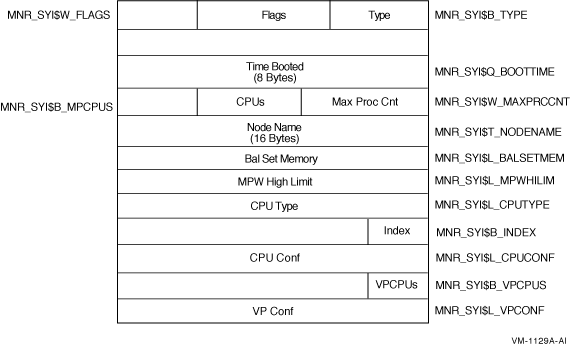

図 H-2 システム情報レコードの形式 - Alpha および Integrity


システム情報レコード・フィールドの説明を次の表に示します。

フィールド シンボリック・オフセット 内容
Type MNR_SYI$B_TYPE タイプ識別子 (1 バイト)
Flags MNR_SYI$W_FLAGS 全部で16のフラグ・ビット。下位ビット = ビット 0。0 のビットを 1 に設定した場合,データの収集対象ノードは,VAXcluster のメンバである。他のフラグは,今後の使用のため弊社で予約している。(1 ワード)
Time Booted MNR_SYI$Q_BOOTTIME システムをブートしたシステム時間。ブート時以降の秒数を負の値に変換し,現在のシステム時間に加算して求める。(1 クォドワード)
Max Process
Cnt
MNR_SYI$W_MAXPRCCNT システム・パラメータ MAXPROCESSCNT の値 (1 ワード)
CPUs MNR_SYI$B_MPCPUS CPU の数 (1 バイト)
Node Name MNR_SYI$T_NODENAME 監視対象ノードの名前 (指定された長さの ASCII 文字列。16 バイト)
Balance Set
Memory (Bal
Set Mem)
MNR_SYI$L_BALSETMEM メモリを割り当てることができるプロセス・ページ数 (1 ロングワード)
MPW High
Limit
MNR_SYI$L_MPWHILIM システム・パラメータ MPW_HILIMIT の値 (1 ロングワード)
CPU Type MNR_SYI$L_CPUTYPE CPU タイプ・コード。 $PRDEF マクロを指定する。(1 ロングワード)
Index MNR_SYI$B_INDEX いくつかの内部データ構造におけるノード位置を示す。(1 バイト)
CPU Config MNR_SYI$L_CPUCONF マルチプロセッサ内の各 CPU の記憶位置を示すビット・マスク (1 ロングワード)
VPCPUs MNR_SYI$B_VPCPUS 現在のシステム内のベクタ機能付きプロセッサの数 (1 バイト)
VP Config MNR_SYI$L_VPCONF ベクタ機能付きプロセッサを示すビット・マスク (1 ロングワード)



H.3.3 ノード遷移レコード

ノード遷移レコードのレコード・タイプは 130,サイズは 2 バイトです。ノード遷移レコードの形式を次の図に示します。

図 H-3 ノード遷移レコードの形式


ノード遷移レコード・フィールドの説明を次の表に示します。

フィールド シンボリック・オフセット 内容
Type MNR_NTR$B_TYPE レコード・タイプ識別子。ノードの削除処理を示す。(1 バイト)
Index MNR_NTR$B_INDEX いくつかの内部データ構造におけるノードの位置を示す。(1 バイト)



H.3.4 RMS ファイル・レコード

RMS ファイル・レコードのレコード・タイプは 131 であり,サイズは,RMS ファイル数とファイル名文字列長によって異なります。 RMS ファイル・レコードの形式を次の図に示します。

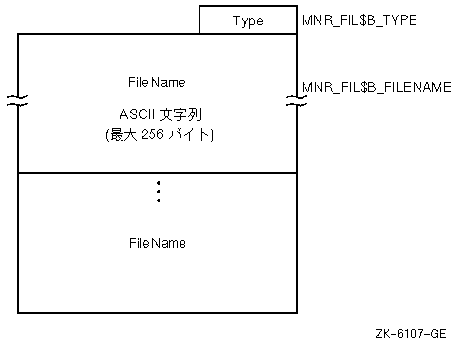

図 H-4 RMS ファイル・レコードの形式


RMS ファイル・レコード内のフィールドを次に示します。

フィールド シンボリック・オフセット 内容
Type MNR_FIL$B_TYPE レコード・タイプ識別子 (1 バイト)
Filename MNR_FIL$T_FILENAME MONITOR RMS 要求に使用する RMS ファイルを示す,指定された長さの ASCII 文字列 (最大 256 バイト)



H.4 クラス・レコード

MONITOR 記録ファイルには,収集間隔ごとに,処理対象クラスそれぞれに対して 1 つのクラス・レコードが格納されます。ただし,PROCESSES クラスは除きます。PROCESSES クラスの詳細については, 付録 H.4.2.12 項 を参照してください。たとえば,100 の収集間隔において,PROCESSES 以外のクラスを 5 つ記録することをユーザが指定した場合,記録ファイルには 500 個のクラス・レコードが格納されます。クラス・レコードの順序は,収集間隔内のタイプ番号の昇順です。ある収集間隔における最初のクラス・レコードは,直前の収集間隔における最後のクラス・レコードの直後に格納されます。
