OpenVMS マニュアル

FILE_SYSTEM_CACHE クラス・レコードは，ファイル・システム ACP，XQP のキャッシュ動作を示すデータです。FILE_SYSTEM_CACHE クラス・レコードのレコード・タイプは 11，サイズは 72 バイトです。

次の図にFILE_SYSTEM_CACHE クラス・レコードの形式を示します。

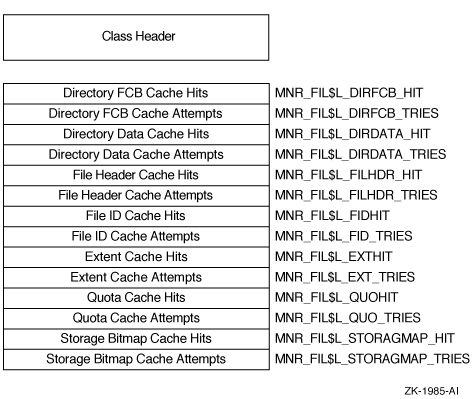

図 H-13 FILE_SYSTEM_CACHE クラス・レコードの形式

次の表にFILE_SYSTEM_CACHE クラス・レコードのデータ・ブロック・フィールドの説明を示します。

入出力クラス・レコードは，入出力サブシステムの動作を示すデータです。入出力クラス・レコードのレコード・タイプは 4，サイズは 72 バイトです。

次の図に入出力クラス・レコードの形式を示します。

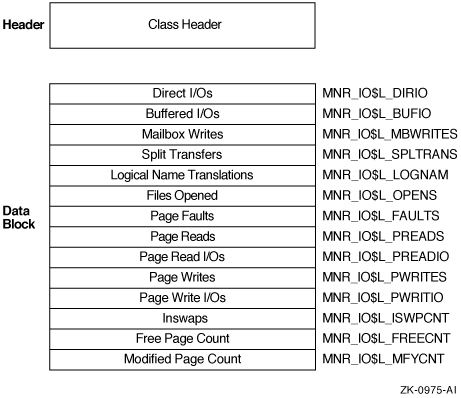

図 H-14 入出力クラス・レコードの形式

次の表に入出力クラス・レコードのデータ・ブロック・フィールドの説明を示します。

LOCK クラス・レコードは，ローカル管理サブシステムの動作を示すデータです。LOCK クラス・レコードのレコード・タイプは 7，サイズは 56 バイトです。

次の図にLOCK クラス・レコードの形式を示します。

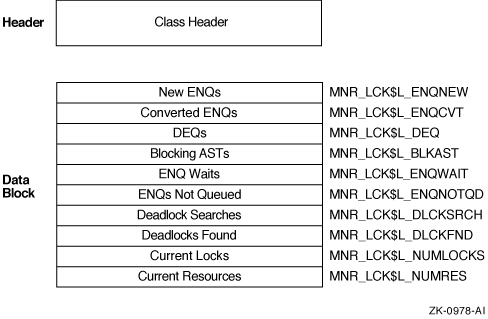

図 H-15 LOCK クラス・レコードの形式

次の表にLOCK クラス・レコードのデータ・ブロック・フィールドの説明を示します。

MODES クラス・レコードは，各プロセッサ・モードで使用した時間を示すデータです。MODES クラス・レコードのレコード・タイプは 2 であり，サイズは監視対象システム上のアクティブ CPU の数によって異なります。バイト単位で表されるサイズは，レコードに格納されるクラス・ヘッダ，クラス接頭辞，データ・ブロックのサイズを次の式で加算して求めます。この式では，すべての CPU がアクティブであると仮定しています。

16 + 8 (36 * MNR_SYI$B_MPCPUS)

次の図にMODES クラス・レコードの形式を示します。

図 H-16 MODES クラス・レコードの形式

次の表にMODES クラス・レコードのデータ・ブロック・フィールドの説明を示します。

MSCP_SERVER クラス・レコードは，MSCP サーバの動作を示すデータです。 MSCP_SERVER クラス・レコードのレコード・タイプは 21，サイズは 68 バイトです。

次の図にMSCP_SERVER クラス・レコードの形式を示します。

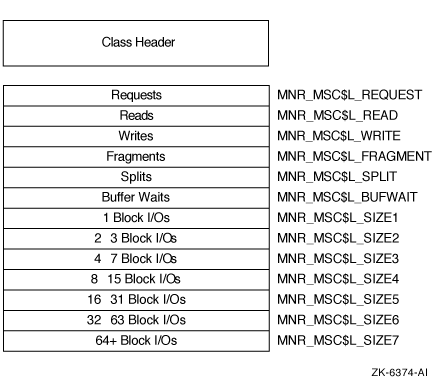

図 H-17 MSCP_SERVER クラス・レコードの形式

次の表にMSCP_SERVER クラス・レコードのデータ・ブロック・フィールドの説明を示します。

PAGE クラス・レコードは，ページ管理サブシステムの動作を示すデータです。PAGE クラス・レコードのレコード・タイプは 3，サイズは 68 バイトです。

次の図にPAGE クラス・レコードの形式を示します。

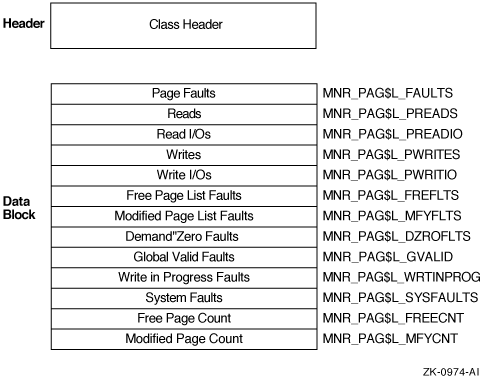

図 H-18 PAGE クラス・レコードの形式

次の表にPAGE クラス・レコードのデータ・ブロック・フィールドの説明をに示します。

PROCESSES クラス・レコードは，システム内のすべてのプロセスを示すデータです。PROCESSES クラス・レコードのレコード・タイプは 0 であり，サイズは監視対象プロセス数によって異なります。バイト単位によるサイズは，レコードに格納されるクラス・ヘッダ，クラス接頭辞，データ・ブロックのサイズを次の式で加算して求めます。

13 + 8 + (67 * MNR_CMP$L_ELTCT の値) OpenVMS Alpha Version 7.3-2

16 + 8 + (72 * MNR_CMP$L_ELTCT の値) OpenVMS Alpha Version 8.2
                                                    および Integrity Version 8.2-1

16 + 8 + (96 * MNR_CMP$L_ELTCT の値) OpenVMS Alpha および Integrity
                                                    Version 8.3


図 H-19 に， Alpha システムと Integrity システムでの PROCESSES クラス・レコードの形式を示します。

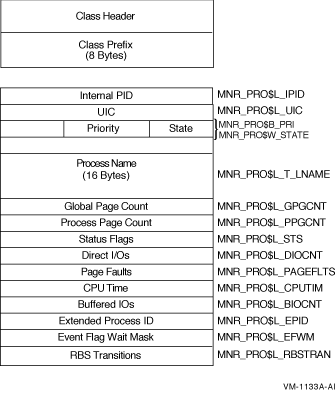

図 H-19 PROCESSES クラス・レコードの形式 - Alpha および Integrity

次の表にPROCESSES クラス・レコードのデータ・ブロック・フィールドの説明を示します。
